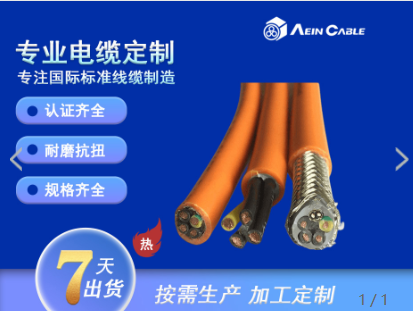

AC-FLEX902 PUR 高柔屏蔽拖链电缆  PUR 屏蔽拖链电缆  1200 万次高柔屏蔽线  -40 度耐寒拖缆

当前位置: 首页> 电工电气、照明> 电线、电缆> 其他电线、电缆
来源:[上海埃因电线电缆有限公司]
联系人：李先生
手机：19108291615
电话：021-37592588
传真：021-37592588
QQ：3040220194
Email：lijie@aein-cable.com
地址：上海上海市奉贤区奉村路333号
品牌：埃因电缆
价格：面议 元/
供应地：上海上海市
产品型号：AC-FLEX902 PUR

一、产品简介（痛点 + 差异化，精简通顺，去掉重复话术）

AC-FLEX902 是高端 PUR 屏蔽型拖链电缆，对标进口 TRVVP-PUR 线缆，专为多变频器、重度油污、高低温、长行程高频往复自动化设备开发。
内层采用 VDE Class6 超细无氧铜分层退扭成缆，搭配≥80% 覆盖率镀锡铜编织全屏蔽，完美隔绝电机、焊机高频 EMI 电磁干扰；外层升级改性 PUR 聚氨酯护套，耐磨、耐水解、耐乳化切削油，零下 40℃低温不发硬开裂，标准 1200 万次拖链弯折无断丝，兼顾动力供电与编码器、传感器精密信号传输，整机出口可一站式满足 CE/RoHS 安规检测，大幅替换进口线缆降低设备运维成本。

AC-FLEX 全系列选型对比表（清晰区分客户选型）

表格
型号 护套材质 屏蔽结构 标准弯折寿命 核心适配工况
AC-FLEX801 PVC 单层 无屏蔽 800 万次 常温无干扰设备动力，经济型
AC-FLEX802 PVC 单层 镀锡铜总屏蔽 800 万次 短行程普通伺服、IO 控制线
AC-FLEX812 PVC 双层 镀锡铜总屏蔽 800 万次 长行程防磨损、多变频车间
AC-FLEX901 PUR 聚氨酯 无屏蔽 1200 万次 低温 / 重度油污、无干扰动力回路
AC-FLEX902 PUR 聚氨酯 高密度镀锡铜全屏蔽 1200 万次 低温 + 油污 + 变频器强干扰伺服 / 信号

二、细分应用场景（精准行业，客户快速匹配）

? 核心适用设备

  1. CNC 龙门 / 五轴加工中心：伺服电机、光栅尺、编码器拖链布线，杜绝变频干扰导致定位漂移
  2. 六轴 / 桁架工业机器人、第七轴行走机构：高频往复位置反馈信号线
  3. 汽车冲压、焊接自动化产线：多焊机密集强电磁环境移动线缆
  4. 冷链仓储、低温 AGV 穿梭车：零下低温库全天候拖链运行
  5. 食品加工、机床重度油污生产线：耐乳化切削油长期拖拽
  6. 欧美成套自动化整机出口：CE+RoHS 合规，无需二次换线复测

?? 选型区分建议

  1. 仅设备供电、无精密信号、无变频干扰：选 AC-FLEX901 无屏蔽款节省成本；
  2. 常温、预算有限、短行程设备：选用 PVC 系列 AC-FLEX802；
  3. 北方冷库、冬季无预热车间、机床大量切削液环境，且存在变频器：必选 AC-FLEX902；
  4. 高精度差分总线（Profinet）、视觉相机升级 AC-FLEX903 对绞屏蔽款；
  5. 不可长期浸泡在强酸强碱水溶液中使用。

三、分层产品结构（由内至外，逻辑清晰）

表格
结构层级 材质 & 执行标准 功能说明
导体 IEC/VDE Class6 0.08~0.14mm 超细无氧裸铜 多股超细束绞分散拖拽应力，1200 万次弯折不断芯，20℃直流电阻达标
芯绝缘 PVC-J-105 耐热绝缘（EN60811） 长期 90℃稳定绝缘，抗冷却液、弱酸腐蚀，绝缘衰减小
芯线标识 ≤0.5mm2：DIN47100 彩色分色；≥0.5mm2 黑芯白印编号，标配黄绿地线 欧标线束配色，设备装配、售后检修高效区分回路
成缆工艺 芯数＜10 单层短节距绞；≥10 双层退扭复绞 + 弹性填充 消除拖拽扭力，线缆圆整不扭结，减少内部摩擦损耗
内隔离垫层 无纺布缓冲层 隔开线芯与屏蔽网，避免往复摩擦磨损铜网，延长屏蔽寿命
总屏蔽层 ≥80% 覆盖率镀锡铜编织网 EMC 电磁兼容，阻隔外部变频、焊机辐射干扰，抑制线缆自身信号外泄
外护套 改性哑光 / 亮面 PUR 聚氨酯（耐水解级） 核心升级材质：耐磨强度为 PVC3 倍，耐机油 / 切削液，-40℃低温高弹性，低摩擦不卡拖链
线缆印字 AEIN AC-FLEX902 PUR 300/500V CE RoHS 米标 海外客户、第三方检测可直接核验型号规格与合规资质

护套标准颜色

橙色 RAL2004、灰色 RAL7001、黑色 RAL9005，可按需定制特殊色

四、全套标准技术参数（整理规范，去除重复冗余）

表格
参数类别 标准数值 工程解读
额定电压 ≤0.5mm2：300/300V
0.75~16mm2：300/500V
≥25mm2：0.6/1KV 		工业控制、小型动力一体化通用电压等级
耐压测试 ≤0.5：1500V；0.75~16：2000V；≥25：3500V/5min 不击穿 油污潮湿机床沟道绝缘安全冗余充足
使用温度 固定敷设：-40℃ ~ +90℃
移动拖拽：-30℃ ~ +90℃ 		北方冷库、冬季车间无需预热，密闭机床长期高温稳定
拖链机械指标 自支撑最大速度 10m/s；滑行 5m/s
最大拖拽行程 400m
加速度≤100m/s2
单次循环＜35 次 /min
标准弯折寿命≥1200 万次 		长行程重型自动化耐久指标，大幅减少停机换线维修成本
最小弯曲半径 固定敷设≥4× 线缆外径
动态拖拽≥7.5× 外径 		狭小拖链内腔顺畅走线，护套不易开裂分层
耐介质性能 DIN EN60811 耐油、耐乳化切削液；EN50396 抗 UV / 臭氧；耐弱酸微生物 机床、半露天设备常年不粉化、不开裂
阻燃等级 IEC60332-1 单根自熄 控制柜短路延缓火势，提升设备安全等级
合规标准 VDE0295、IEC60228、RoHS、CE 环保认证 内销 / 外贸整机检测一次通过
交货规格 0.1~50mm2，2~60 芯现货，支持镀锡导体、特殊印字 7 天定制 标准出厂 100 米 / 卷，可按需零裁

五、七大核心产品卖点（转化型， Feature→收益）

  1. PUR 耐水解聚氨酯护套（核心差异化）
    耐磨性能远超普通 PVC，零下 40℃低温保持柔韧不开裂，长期浸泡机床切削油不溶胀，解决低温、油污工况线缆快速老化报废痛点。
  2. Class6 超细分层退扭导体
    多层束绞分散高频拉扯扭力，1200 万次连续拖拽无断丝、电阻稳定，信号无衰减漂移，降低设备误报警故障。
  3. ≥80% 高密度镀锡铜全屏蔽
    完整包裹线芯，双向阻隔外部变频器、焊机电磁干扰，伺服定位、传感器数值稳定，杜绝加工尺寸偏差。
  4. 双层缓冲隔离结构
    内垫层隔离缆芯与屏蔽网，拖拽时铜网不直接摩擦外被，避免屏蔽层破损失效，大幅延长线缆使用寿命。
  5. 超宽耐候温度区间
    固定敷设 - 40℃，冷链、北方无供暖车间直接使用，夏季密闭机床 90℃高温不变形，南北工厂通用。
  6. CE+RoHS 双国际环保认证
    内外销自动化整机一套线缆通用，无需额外更换线材做认证，缩短设备出口周期、降低配套成本。
  7. 全规格现货快速交付
    0.1~50mm2 多芯库存充足，橙色 / 灰 / 黑三色常备，镀锡导体、特殊印字、非标芯数 7 天加急生产。
