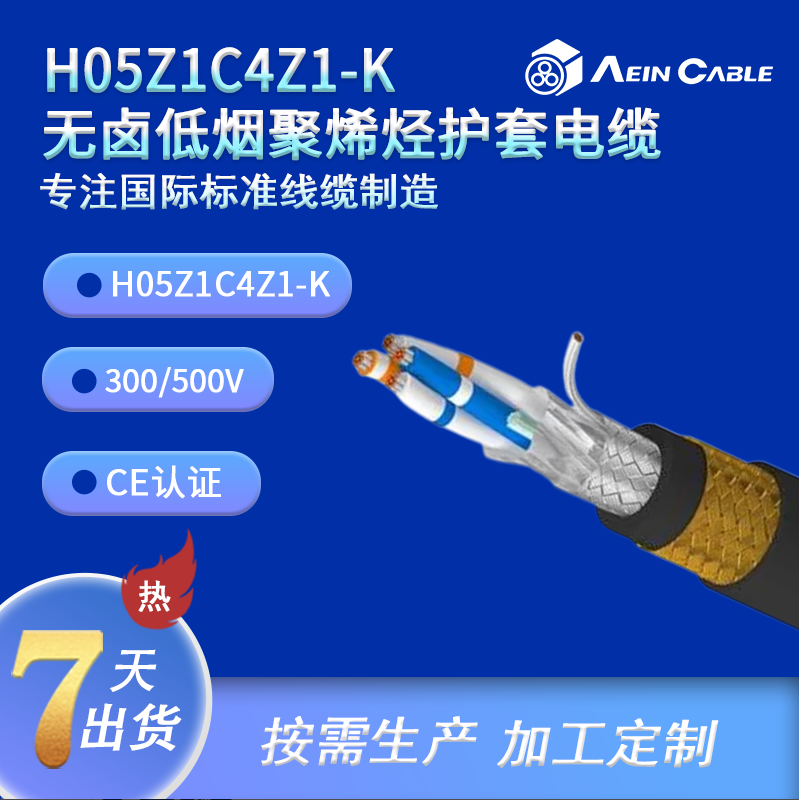

埃因 H05Z1C4Z1-K 300/500V LSZH 无卤屏蔽控制电缆 CE 欧标认证

一、H05Z1C4Z1-K 完整型号释义

二、电缆完整内部结构参数

1. 导体：裸铜多股软导体，符合 IEC60228 Class5 标准，20℃最大导体电阻 13.3Ω/km，柔软耐弯折；
2. 芯线绝缘：LSZH 交联聚烯烃绝缘，无卤素、燃烧低烟无腐蚀气体；
3. 屏蔽层：镀锡铜丝编织屏蔽，支持分屏、总屏两种结构，隔绝变频器、电机电磁干扰；
4. 外护套：LSZH 低烟无卤聚烯烃护套，耐老化、阻燃自熄；
5. 线缆印字：AEIN CABLER SHANGHAI AEIN WIRE & CABLE CO,LTD H05Z1C4Z1-K N×Nmm2 300/500V CE 连续米标打印；
6. 护套配色：黑色、灰色、橙色、蓝色等工程常用色可定制。

三、电气、耐候、防火技术参数表

四、产品核心竞争优势

1. 全链路 LSZH 低烟无卤材质，满足欧洲消防强制要求
   绝缘、护套均为无卤聚烯烃，火灾发生时不释放氯、溴有毒腐蚀性烟气，烟雾透光率高，适配欧盟商场、厂房、医院等高安全场所布线，通过 IEC 全套无卤阻燃检测。
2. 镀锡铜编织双层屏蔽可选，信号传输无失真
   分屏适合多回路精密测量信号，总屏适配整机统一抗干扰，镀锡铜抗氧化，长期潮湿车间屏蔽效能不衰减，杜绝电机、变频器干扰造成数据漂移。
3. -40℃超低温耐受，全年工况稳定
   区别普通 PVC 控制线，LSZH 聚烯烃低温不发硬开裂，北方厂房、冷库设备、冬季户外固定布线均可长期使用， 90℃耐高温不软化。
4. CE 欧盟官方认证，设备出口一站式合规
   完整通过欧盟低压指令检测，机床、测量仪器、自动化成套设备出口欧盟无需更换线缆，满足整机清关与工地验收标准。
5. Class5 软导体，狭小柜体布线灵活
   多股绞合软导体弯曲性能优异，控制柜内部、设备门板、狭小设备腔体穿线便捷，长期轻微往复弯折不易断芯。
6. 统一标准米标印字，施工检修高效
   线缆全程打印品牌、型号、电压、CE 标识与连续米数，现场布线长度核算、后期故障排查无需额外测量，降低人工成本。

五、典型工业应用场景

H3：数控机床加工设备

H3：自动化成套控制柜

H3：欧洲出口整机配套

H3：厂房固定配电测控线路

六、执行标准与产品认证

1. 产品通用标准：EN50525 欧标低压线缆规范；
2. 导体标准：IEC 60228 Class5；
3. 防火环保标准：IEC60332-1 阻燃、IEC60754 无卤、IEC61034 低烟；
4. 出口准入认证：欧盟 CE 低压指令认证；
5. 环保管控：RoHS 2.0 限制有害物质。

七、定制服务说明
