●额定电压：30V
●耐高温：80oC
●护套材质：黑色PVC
●芯线识别：数字编号及彩色芯线识别
●UL认证号：E341104
●适用于控制线路等固定布线。
●可剪切，1米起售
●对绞芯线，带编织屏蔽，抗电磁干扰性能优越。
●带铜丝编织屏蔽层，抗干扰性好，保证了电路不受干扰，更好的进行信号连接。

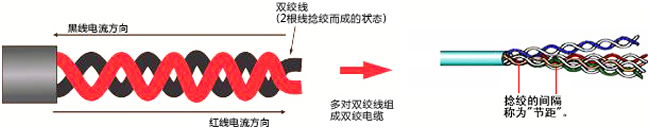

●导体为对绞加工， 对绞可增强抵抗来自相邻线缆的干扰，同时降低自身信号，通常用于信号传输。
●根据使用环境，选择需要的芯数，截面积等尺寸确定型号。

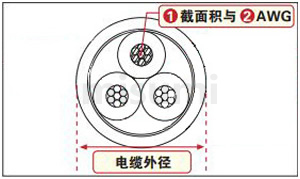

1 截面积
用于流通电线电流的构成部分导体的截面积，表示大小。
截面积越大表示电缆越粗。单位为mm2
也可用于判断连接器、端子类所适用的尺寸。

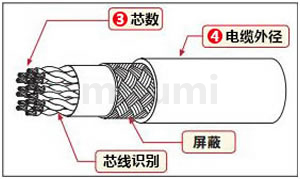

3 芯数
电线中线芯的根数，以数字进行计算
＜线芯＞ 覆有绝缘体的导体。
＜绝缘体＞ 从其他电路绝缘导体，绝缘体越厚，
耐电压性能越高。
2 AWG
美规导体的尺寸。与截面积相反，值越大表示电缆越细。
也可用于判断连接器、端子类所适用的尺寸。
4 电缆外径
电缆截面的直径。
用于判断连接器装配外壳、电缆夹等
电线的引出口直径尺寸。
●型号表
※注意芯数/对数标记为1P时的线芯数为“2芯”
类型
截面积
(mm2)
对数
长度
AWG
规格
绞合
构造
线芯根数
电缆外径
(mm)
参考重量
kg/km
MAST-UL20276SCB
0.12
1P
1～100米
26
对绞
2
4.3
30.8
1.5P
(3C)
3
4.4
31.5
2P
4
5.4
42.3
3P
6
5.6
47.3
4P
8
6
53.3
5P
10
6.4
61.3
6P
12
6.9
70.1
7P
14
6.9
74.1
8P
16
7.3
81
10P
20
8.3
104.4
12P
24
8.5
111.9
20P
40
11
177.3
0.2
1P
24
2
4.7
36.8
1.5P
(3C)
3
4.9
40
2P
4
6.2
53.5
3P
6
6.4
60.6
4P
8
6.9
71.6
5P
10
7.4
81.5
6P
12
7.9
96.2
7P
14
7.9
102.4
8P
16
8.8
119.1
10P
20
10
148.7
12P
24
10.3
163.5
15P
30
11.3
184.8
18P
36
11.9
223.9
20P
40
13
255.4
0.3
1P
22
2
5.3
49.5
1.5P
(3C)
3
5.5
51.1
2P
4
7
72.1
3P
6
7.4
83.2
4P
8
8
100.5
5P
10
8.6
117.6
6P
12
9.5
131.9
8P
16
10.3
167
10P
20
11.8
220.2
12P
24
12.2
239.7
20P
40
15
368.9
温度变化时电流导电系数
允许通过最大电流值为30℃悬空布设1根时的理论数值。
环境温度(℃)
20
30
40
50
60
70
温度变化时
电流导电系数
1.08
1
0.88
0.76
0.62
0.43
周围温度在30℃以上时与以上电流减少系数相乘可得出该温度下的允许通过电流的理论值。
●线芯识别表

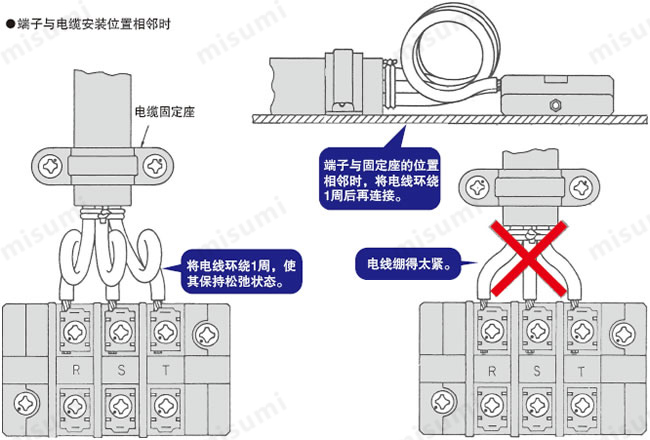

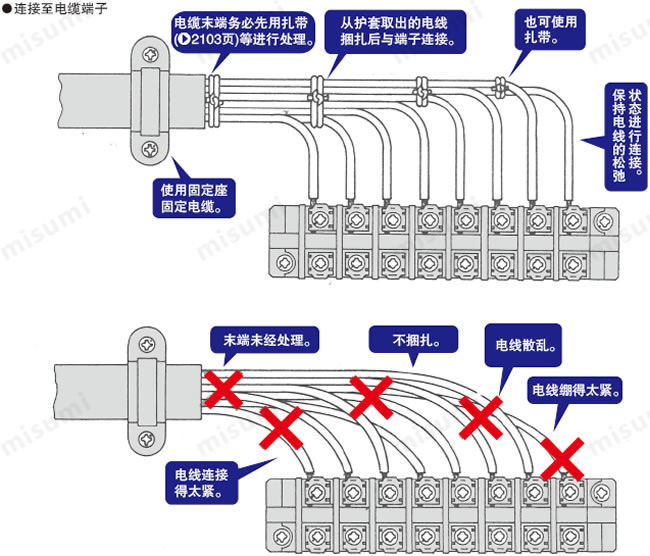

从电缆护套中取出的绝缘电线可通过捆扎线束连接至电器或端子排。
电缆可在护套切口附近使用鞍座或连接器固定，保证其不会移动。
如果有多余的电线也尽量不要剪断，可以预留下来以便今后需要增设时再使用。
工程项目
通讯设备
大型电器
电力设备
03
17
2025
UL20276SCB-0.3-1.5P 1.5p
来源:[上海埃因电线电缆有限公司]
联系人：郭女士
手机：17521603348
电话：021-37992600
传真：021-37592600
QQ：978890042
Email：978890042@qq.com
地址：上海上海市奉贤区奉村路333号
品牌：
价格：面议
元/
供应地：上海上海市
产品型号：UL20276
产品概述
固定用信号电缆 带屏蔽 UL20276规格
产品特点

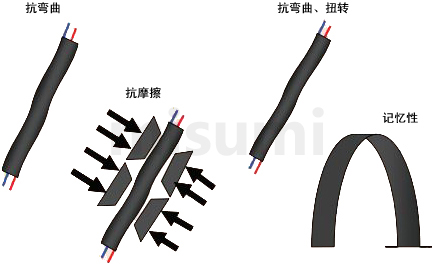

●采用柔软PVC材料，耐磨，耐扭。
尺寸图

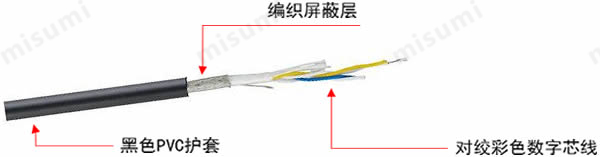

●产品结构
规格概述
●规格特性
使用方法
电缆与连接器或端子排的使用
使用案例
