使用说明书

OGR.463.2149

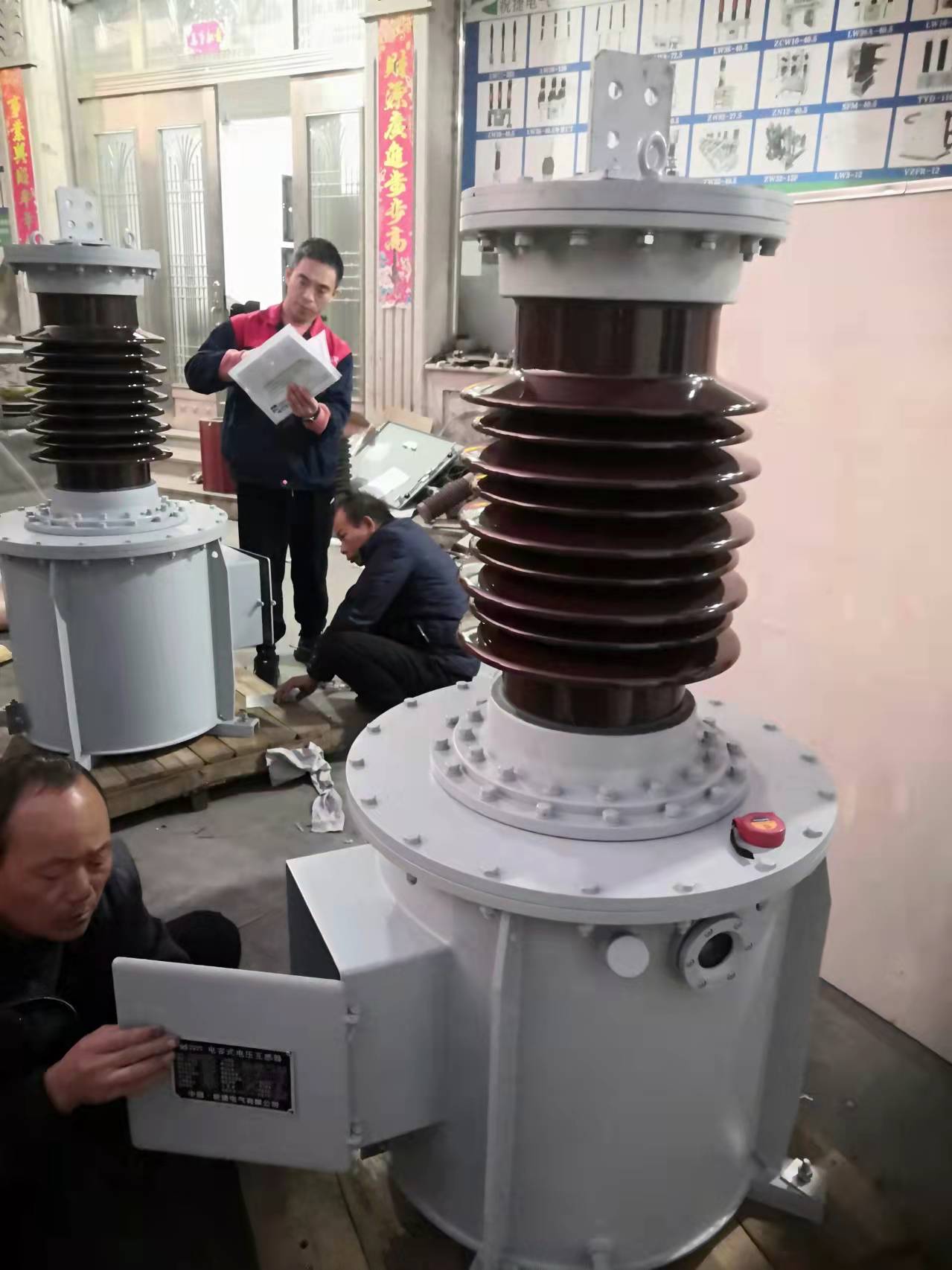

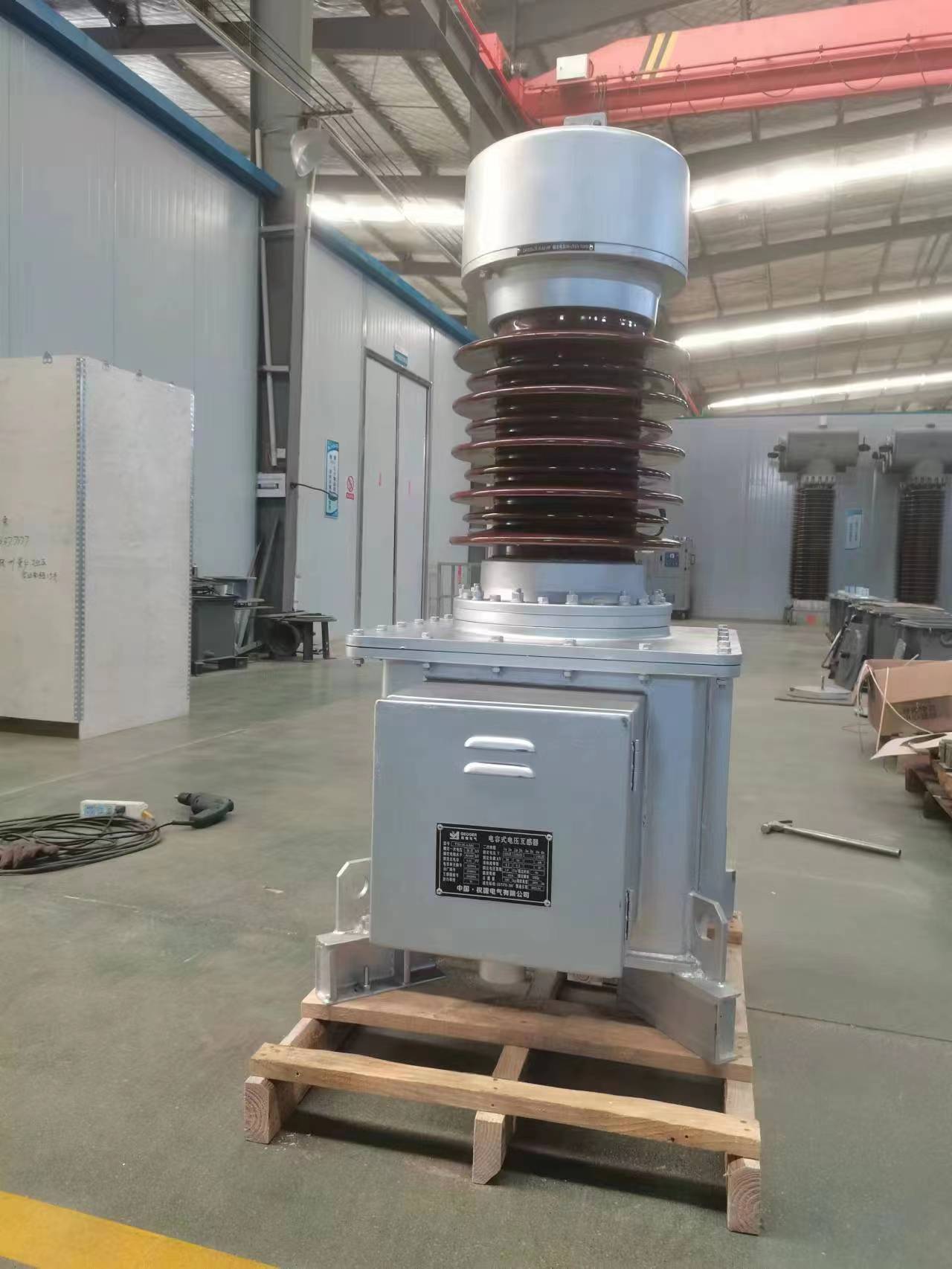

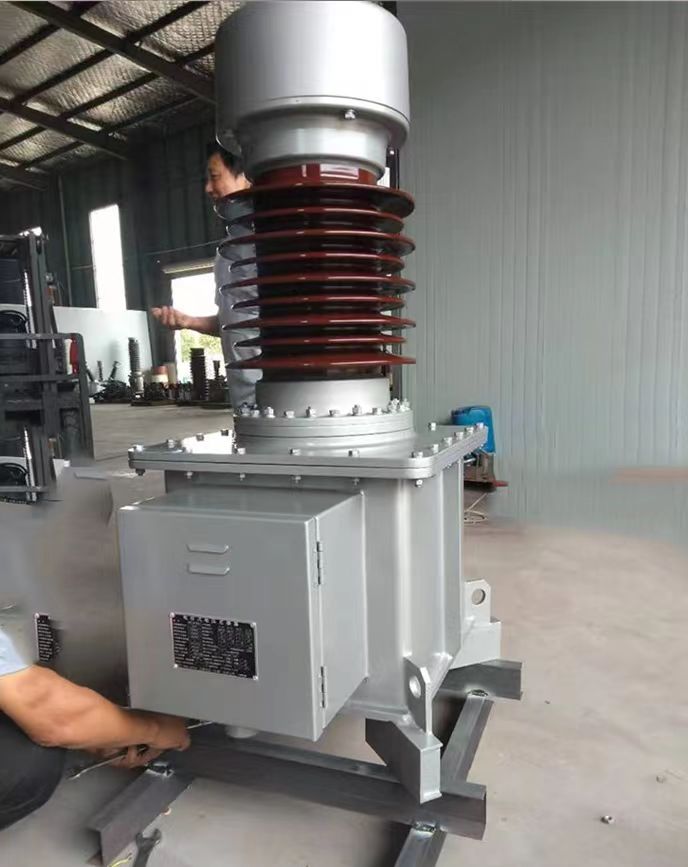

TYD335√3-0.02HF型电容式电压互感器

第1张

共2张

本说明书仅适用于TYD335√3-0.02HF型电容式电压互感器（以下简称互感器）。除

本说明书规定之外，其余按我厂通用说明书 OGR．463.354《电容式电压互感器使用说明

书》的规定执行。

1 互感器的主要技术参数见表1

表1 互感器的主要技术参数

额定电压 kV

一次侧

TYD335√3-0.02HF

二次laln绕组

0.1√3

二次2a2n绕组

0.1√3

剩余绕组 dadn

0.1√3

中间电压

10

额定负荷 VA

准确级

COSΦ＝0.8（滞后）

二次绕组 1aln

30/0.2

二次绕组2a2n

30/0.5,3P

剩余电压绕组 dadn

50/3P

额定电容 pF

载波耦合电容C

20000

高压电容G

39594

中压电容C2

40415

额定频率 Hz

50

爬电比距 mm／kV［大爬距（IV级）］

≥31

互感器重量 kg

480

注：负荷／准确级可根据用户需要调试

2 互感器外形图及安装尺寸图见图1。
