模拟量转无线模块

一、概述

模拟量转无线模块是一种用于将模拟量信号（如温度、湿度、压力、电流、电压等）转换为无线信号进行传输的设备。

达泰提供的模拟量转无线模块产品系列丰富，功能强大，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端提供1-96路4~20mA信号输入端子，接收端提供1-96路4~20mA信号输出信号，与发射端信号逐一对应。

• 模拟量转无线模块的特点

1. 远距离传输：

1. 不同产品型号传输距离不同，无线传输距离可达50KM左右，适用于大型工厂和复杂环境。

1. 稳定可靠：

1. 采用达泰全数字加密无线传输方式，确保数据的安全性和稳定性。

2. 模块为工业级设计标准，能够在-40~85℃的工作环境下稳定运行。

1. 即插即用：

1. 无需编程：使用时无需编写复杂程序，一般电工即可调试，降低了使用门槛 。

2. 可与传感器、变送器、PLC、DCS、变频器、智能仪表等设备连接。

1. 多种传输方式：

1. 可实现点对点、一点对多点、多点对一点的通信方式，可满足不同应用场景需求。

• 产品介绍

达泰1系工业级无线模拟量信号传输器DTD110F就是点对点的无线模拟信号传输装置，通过无线信号发射器和无线信号接收器代替了有线信号传输导线，发射端模块提供4路4~20mA信号输入端子，接收端提供4路4~20mA信号输出信号，与发射端信号逐一对应。

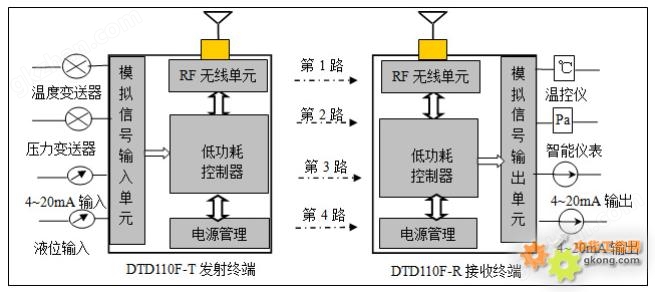

DTD110F由一个无线发射终端和一个无线接收终端组成，发射端采集工业现场的变送器输出的标准4~20mA电流信号并通过无线方式传送，远端输出2线制或3线制4~20mA电流信号，可以接入显示仪表、PLC或DCS等设备。无线可靠传输距离可达3公里，特殊要求可以定制5公里以上超远距离。既可以实现点对点通信，也适合于点对多点而且分散不便于挖沟布线等应用场合，不需要编写程序，不需要布线，一般电工就可以调试使用。

声明：报价为无线传输距离10米的产品价格，不含其他配件及税运。每款产品功能距离不同，价格不同，咨询产品请联系我司产品经理。

• 产品型号

达泰模拟量转无线模块提供多种型号以满足不同客户的需求。

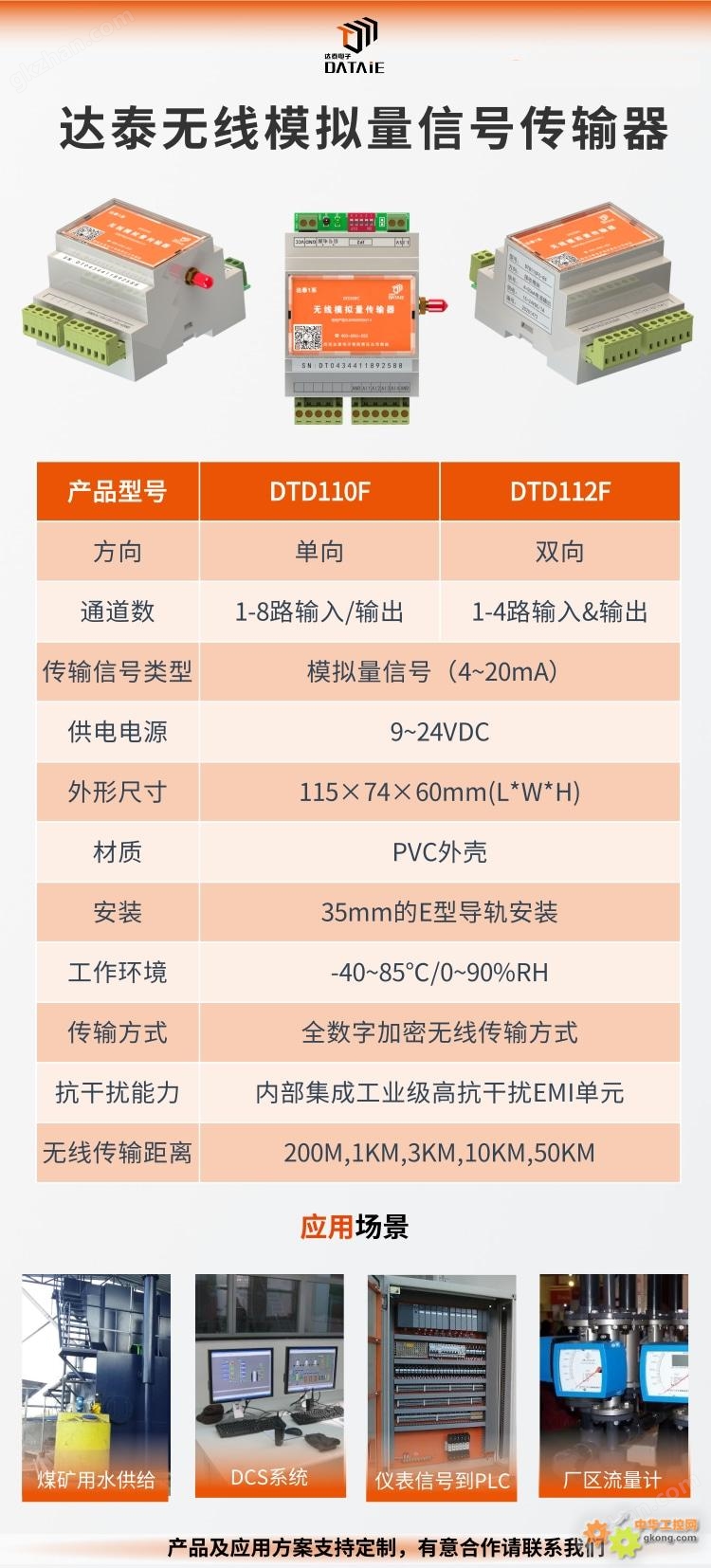

1. DTD110F系列点对点无线模拟量信号传输器

产品主型号：DTD110/112F

通道数：1~8路输入/输出

1. 可定制多路双向无线模拟量传输装置

达泰模拟量转无线模块可以根据现场的需求定制为多路无线传输装置，提供4-96路模拟量信号输入/输出，后期无运行费用，配置防雨机箱，防护等级IP45。

• 应用场景

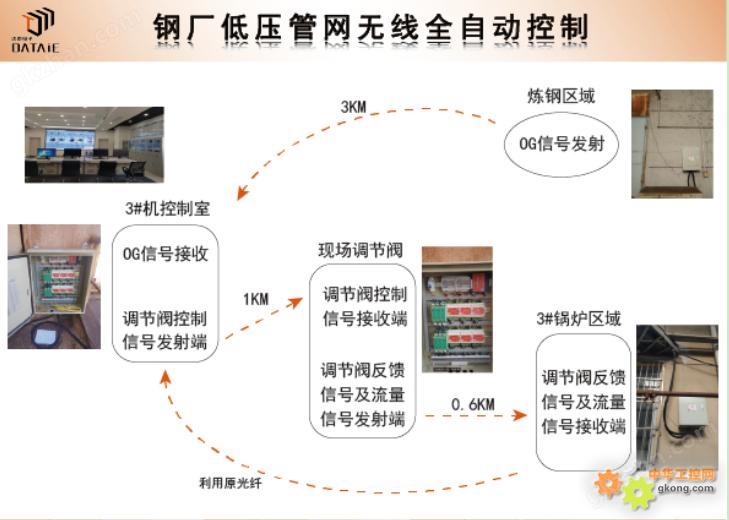

广泛应用于化工、水泥、冶炼、发电、煤炭等复杂恶劣的工业场合，实现对生产过程中各种模拟量信号的无线监测和控制，如压力、温度、流量、液位等信号的传输。例如在浙江某钢厂无线技改项目中，利用DTD110FY将各区域OG蒸汽信号采集无线传输到控制室，实现低压管网无线全自动控制，实现全钢厂区域蒸汽的生产和消耗自动平衡。

• 接线方法

模拟量转无线模块的接线方法通常非常简单，只需要将模拟信号输入端连接到模块的模拟量输入端口，然后将模块的模拟量输出端口连接到模拟信号输出端即可。此外，模块还需要按要求匹配合适的电源。

• 无线方案好处

1. 节省改造周期，无需大型施工

免除布线维护困扰，缩短改造工期。

2. 安装简单，无需编程

无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输

通讯协议进行了再次加密处理，可以确保数据的安全和可靠性。

4. 无运行费用，无需插卡

后期在使用过程中，不需要支付任何无线设备运营费用。

5. 完备的售后服务

具有20年工业现场调试经验的无线通讯专家团队，为产品提供可靠的技术支持与售后服务。

八、相关方案

   方案1. 大同煤矿山上水池液位无线监控，点击浏览
   方案2. 国电电力大同第二发电厂分布流量计信号无线采集，点击浏览
   方案3. 鞍山钢铁炼焦厂区内模拟量信号监测，点击浏览
   方案4. 宁夏某生物科技味精生产线多处模拟量信号无线检测4发1收，点击浏览
   方案5. 火车动车检修库防止机车车辆过入作场安全防护，点击浏览
   方案6. 工业废水处理循环利用系统流量计液位无线远程测控，点击浏览

■ 战略合作企业案例

部分应用方式 ▼

◆ 电力变压器油温无线监控；焦作电厂；
◆ 石油钻井架井绳张力无线传输设备；长庆油田井架张力无线监测设备配套，2004年~2021年连续17年
◆ 西安联谊橡胶制品厂，橡胶厂硫化生产工艺无线DCS监测系统；2006年~2021年连续15年
◆ 马鞍山钢厂，6AI，DTD110FB，有安徽工业大学订购，2008年~2021年连续13年
◆ 正泰集团瑞安分公司，2AI，DTD110FB，水池液位控制
◆ 钢铁厂监控设备，赤峰远联钢厂，DTD110FC-2，DTD110HC双向
◆ 西安江河电站技术开发有限公司，DTD110FC直接代替4~20mA的有线变送器实现无线通信
◆ 北京合康亿盛变频科技股份有限公司，DTD110FC工业场合的管网压力等无线远程监测
◆ 华能临沂发电有限公司，DTD110FC工业设备运行参数的实时无线测控
◆ 青铜峡铝厂，4AI，DTD110FC，由北京合康亿盛变频公司配套，2013年~2021年连续8年 
◆ 怀安电厂，DTD110FC现场压力实时无线传输显示；2010年~2021年连续11年
◆ 宝钢集团宁波钢铁公司余能电厂1#机组转炉煤气流量监测，DTD110FC，2013~2021年连续8年
◆ 广西玉柴机器股份有限公司智能仪表信号多地显示，DTD110FC
◆ 航空工业西安飞机工业(集团)有限责任公司，水位信号传输1KM到控制室的变频器
◆ 杭州锦江集团旗下山西复晟铝业有限公司， 原材料搅拌机变送器距离1KM到DCS
◆ 河北元信环保科技开发有限公司， 传感器信号无线传输2KM到操作室的数显表
◆ 华润电力控股有限公司， 8路模拟量4-20mA信号传输4公里到控制室的DCS
◆ 辽宁省广播电视传输发射中心， 液位4-20mA传输到2公里外的控制室
◆ 河南科伦药业有限公司， 水温信号传到500米车间控制室
◆ 伊春鹿鸣矿业有限公司， 液位（4-20mA）传输1KM到控制室DCS
★ 山西大同煤矿，山上水池液位无线监控，800m，2017年至今 【点击进入方案】
◆ 江苏太古可口可乐饮料有限公司， 罐体上变送器4-20mA信号传输到地面100米的PLC
◆ 安阳钢铁集团有限责任公司，分散仪表模拟量信号到PLC，300M
◆ 辽宁东方发电有限公司，现场4AI到DCS，3KM
★ 国电电力大同第二发电厂，分布流量计信号无线采集，2KM，2018年至今【点击进入方案】
★ 鞍山钢铁集团有限公司，炼焦厂区内模拟量信号监测，1KM，2018年至今【点击进入方案】
★ 福州东车辆段火车动车检修库，防止机车车辆过入作场安全防护，2KM，2018年至今【点击进入方案】
★ 宁夏伊品生物科技，味精生产线多发1收开关量/模拟量信号无线传输，1KM，2018年至今【点击进入方案】
