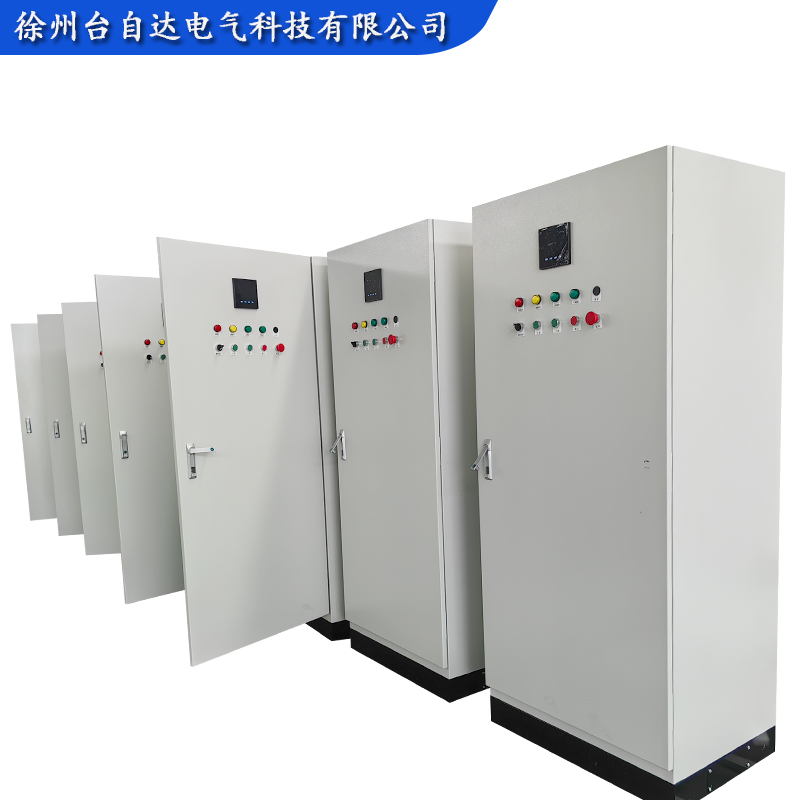

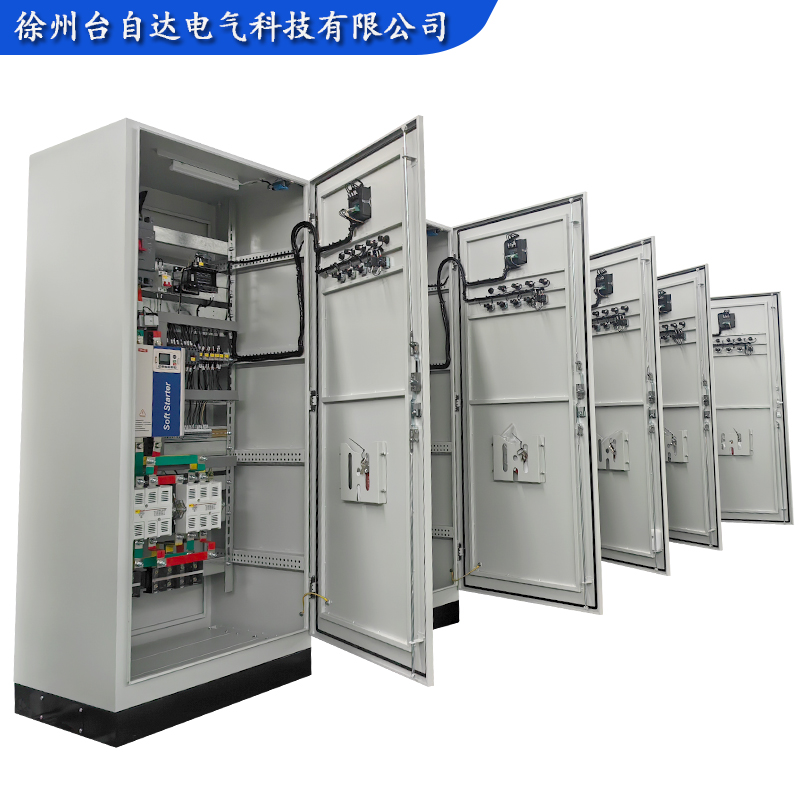

电气控制柜具有以下四个优点

1、结构合理：接线空间宽敞，容积大，多层防护隔板主开关采用多功能装饰板，可随意更换开关，ABS塑料内门锁，可防触电。

2、电机控制柜性能稳定：连接采用排骨式汇流铜排，套热缩管，并加盖透明PC板。

3、操作安全：多层防护隔板，使操作者与带电部分隔离，每层门板都连接地排，确保操作者的安全。

4、电机控制柜拆装方便：箱体与安全支架，内门，外门等可随意分开取出。让箱体先预埋。保证配电箱内元件的一次性安装，免损坏。

电气控制柜线路常用的保护环节有以下几种

1、短路保护:短路时熔断器FU的熔体熔断而切断电路起保护作用。

2、电动机长期过载保护:采用热继电器FR。由于热继电器的热惯性较大,即使发热元件流过几倍于额定值的电流,热继电器也不会立即动作。因此在电动机启动时间不太长的情况下,热继电器不会动作,只有在电动机长期过载时,热继电器才会动作,用它的常闭触头使控制电路断电。

3、欠电压、失电压保护:通过接触器KM的自锁环节来实现。当电源电压由于某种原因而严重欠电压或失电压(如停电)时,接触器KM断电释放,电动机停止转动。当电源电压恢复正常时,接触器线圈不会自行通电,电动机也不会自行启动,只有在操作人员重新按下启动按钮后,电动机才能启动。

4、自锁、互锁保护:将其中一个接触器的常闭触头串入另一个接触器线圈电路中,则任何一个接触器先通电后,即使按下相反方向的启动按钮,另一个接触器也无法通电。
