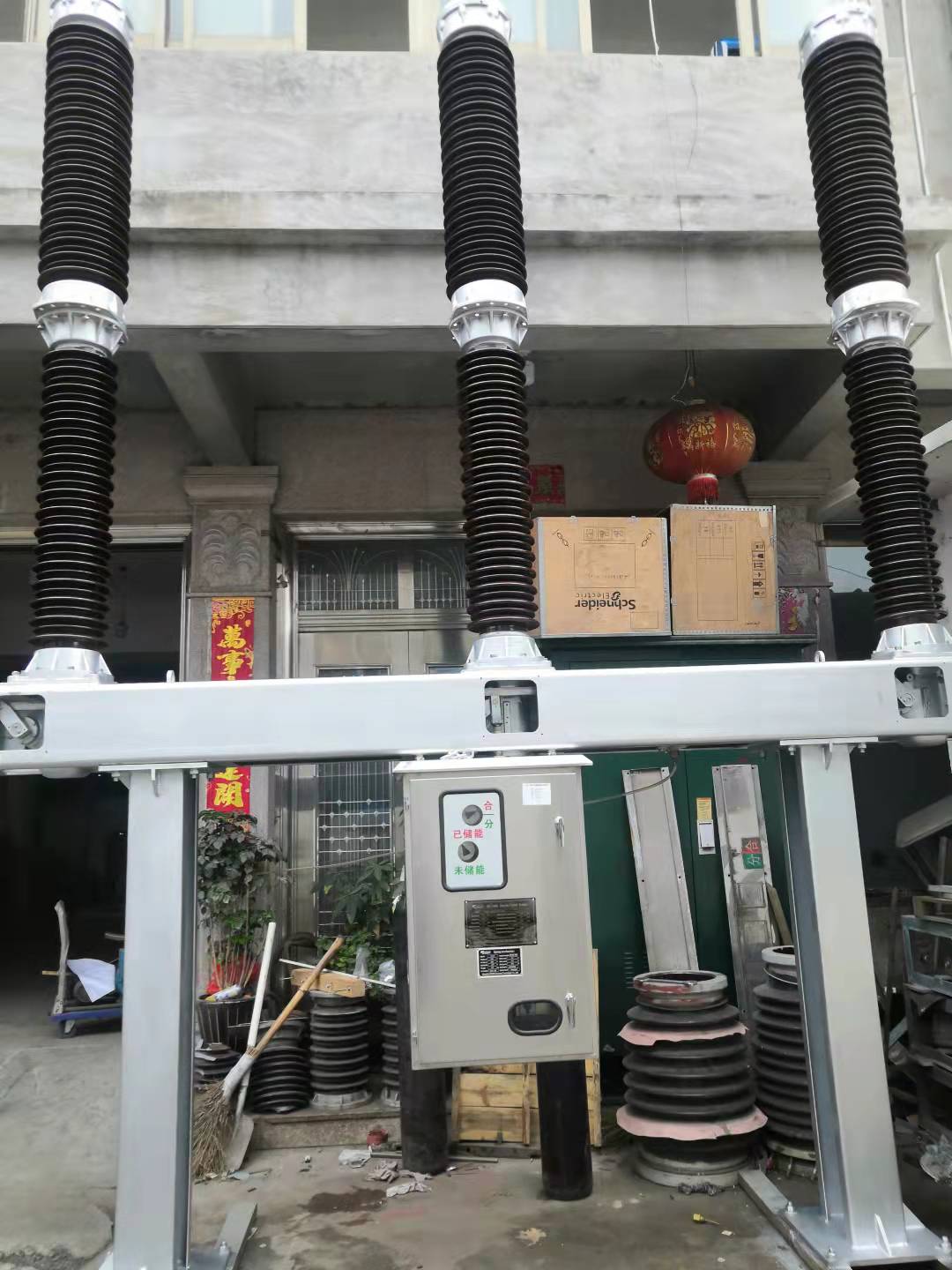

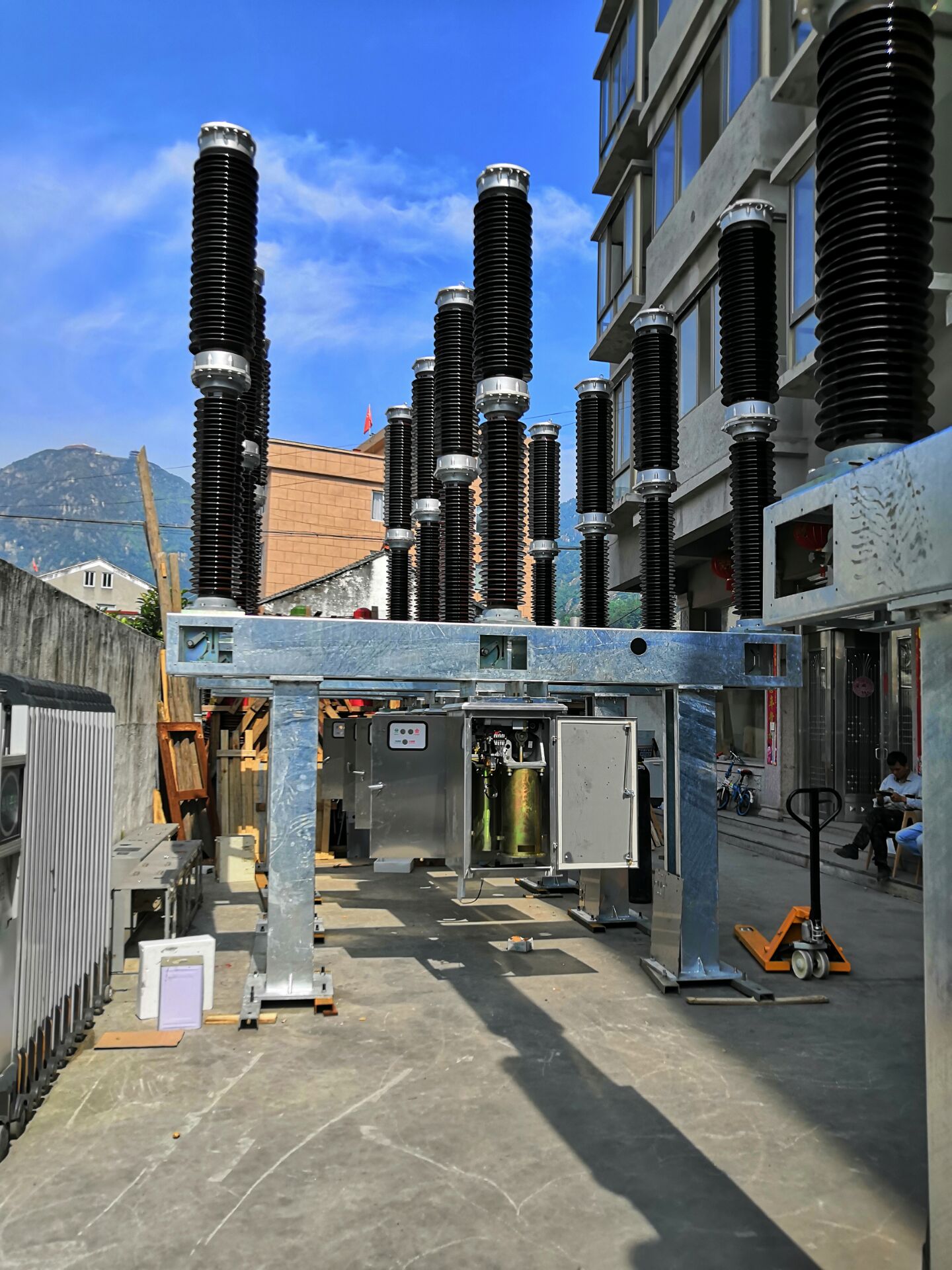

LW49-145型自能式六氟化硫断路器系户外交流三极50Hz高压输变电设备，用于分合额定电流、故障电流或转换线路，实现对输变电系统的保护、控制及操作，可以进行三极分闸、合闸及快速自动重合闸操作
表2 绝缘水平 kV
序号
名 称
主要技术参数
1
1min工频耐受电压
（有效值、干试、湿试）
断口间
230
极间或极对地
230
2
雷电冲击耐受电压（峰值）（全波1.2/50μs ）
断口间
550
极间或极对地
550
3
SF6气体零表压时，5min工频耐受电压（有效值）
断口间
95
极对地
95
注：序号1、序号2中参数为海拔2000m的绝缘水平。
3.3 SF6气体压力（20℃）见表3。
表3 SF6气体压力 MPa（20℃）
序号
符号
名 称
SF6气体参数
1
PN
额定工作压力
0.5±0.015
2
P1
补气报警压力
0.45±0.015
3
P2
闭锁压力
0.43±0.015
4
P3
产品包装运输时充气压力
0.025
3.4 控制回路和辅助回路电源额定电压见表4。
表4 控制回路和辅助回路电源额定电压
序号
名 称
单位
参 数
1
控制回路及信号回路电压
V
d.c.110/d.c.220
2
电机电压/功率
V/W
d.c./ a.c. 220/750
3
驱潮加热回路电压/功率
V/W
a.c.220/100
3.5 机械特性见表5
序号
名 称
单位
参 数
1
分闸时间上下限
ms
27±3
2
合闸时间上下限
ms
100±20
3
分—合时间
ms
≤300
4
合—分时间
ms
≤50
5
分闸同期性
ms
≤3
6
合闸同期性
ms
≤5
7
开断时间
ms
60
8
分 闸 速 度（分后10ms）
m/s
3.9-0.3()
9
合 闸 速 度（合前5ms）
m/s
2.8±0.3
二、产品结构与工作原理
