产品型号:LW36-66-72.5-126-145

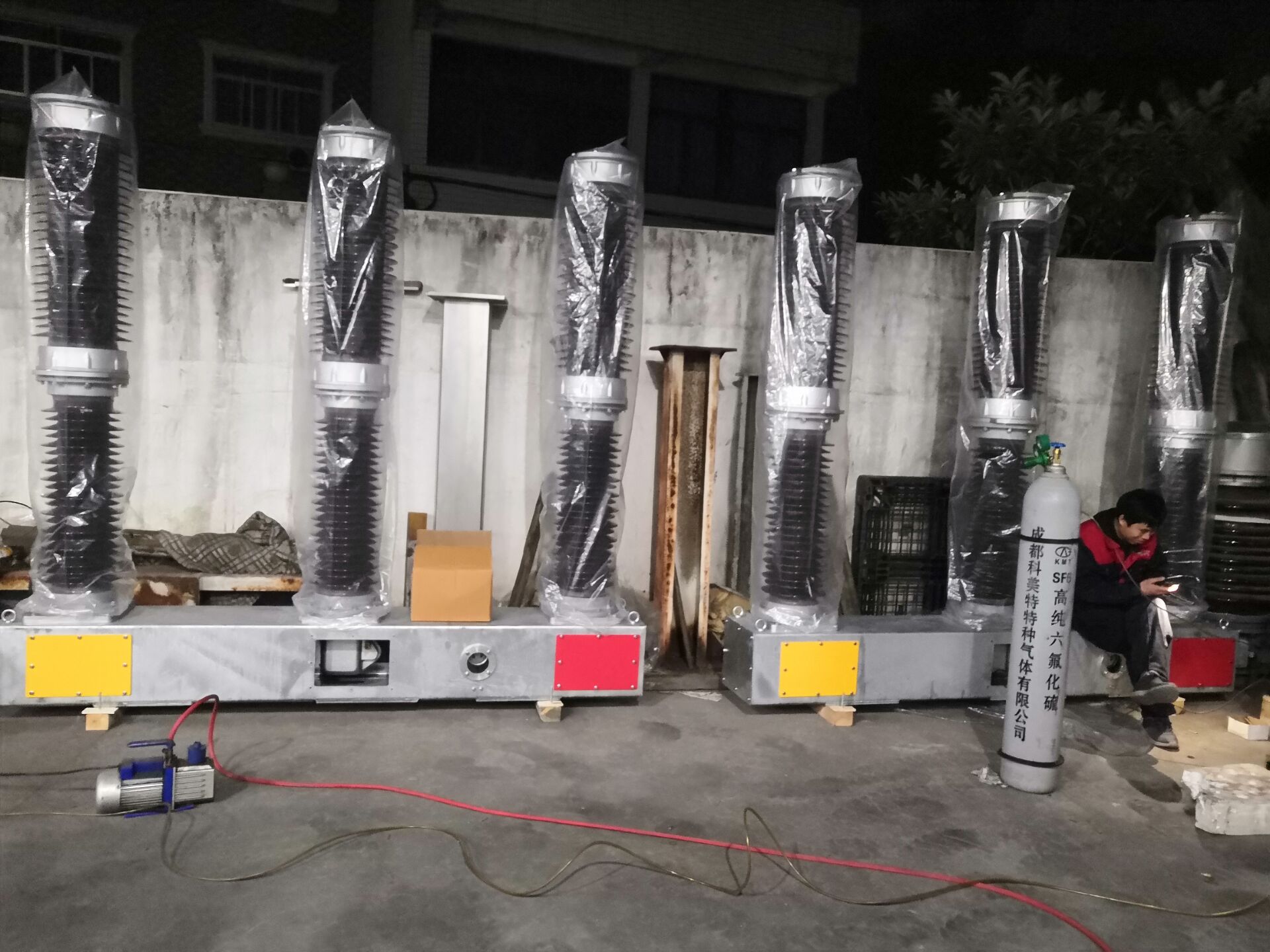

LW36-66-72.5-126-145户外SF6断路器祝捷

4-1)凸轮 4-2)分闸弹簧 4-3)棘轮;(4-4)棘轮

轴;

(4-5)合闸弹簧  4-6)合闸保持掣子  4-7)合闸掣子; (4-8)合闸电磁铁;(4-9)掣  4-10)分闸电磁铁;

(4-11)分闸电磁铁动铁芯  4-12)分闸掣子;

(4-13)分闸保持掣子  4-14)拐  4-15)拐臂轴;











(4-16)棘爪  4-17)棘爪轴  4-18)大拐臂。

3.3.1 弹簧机构分闸操作见图 4(A)

弹簧机构在合闸位置且分闸弹簧(4-2)与合闸弹簧(4-5)均 已储能。拐臂(4-14)和(4-18)受分闸弹簧(4-2)逆时针方向 的力矩,此力矩被分闸保持掣子(4-13)和分闸掣子(4-12)阻挡。

分闸操作步骤如下:

a. 分闸电磁铁(4-10)的线圈接受分闸信号后带电,其动铁 芯(4-11)动作,冲动分闸掣子(4-12);

b. 分闸掣子(4-12)向顺时针方向旋转, 释放分闸保持掣子(4- 13);

c. 分闸保持掣子(4-13)亦向顺时针方向旋转, 并释放 A 销;

d. 拐臂(4-14)和(4-18)受分闸弹簧(4-2)的推力, 向逆 时针方向旋转;

e. 拐臂(4-18)通过与其连接的水平拉杆与垂直拉杆(3-18) 使动静触头快速分离,断路器分闸。

3.3.2 弹簧机构合闸操作见图 4(B)

弹簧机构在分闸位置, 合闸弹簧(4-5)已储能, 棘轮轴(4-4) 承受联接在棘轮(4-3)上的合闸弹簧(4-5)逆时针方向的力矩 被合闸保持掣子(4-6)和合闸掣子(4-7)所阻挡。

合闸操作步骤如下:

a. 合闸电磁铁(4-8)的线圈接受合闸信号后带电, 掣子(4-9) 动作,冲动合闸掣子(4-7);

b. 合闸掣子(4-7)向顺时针方向旋转, 释放合闸保持掣子(4- 6;)
