3-11）灭弧室瓷套；（3-12）动触头；（3-13）六氟化硫气体； （3-14）压气缸；（3-15）活  塞；（3-16）中间触指；

（3-17）支柱瓷套；（3-18）绝缘操作杆。

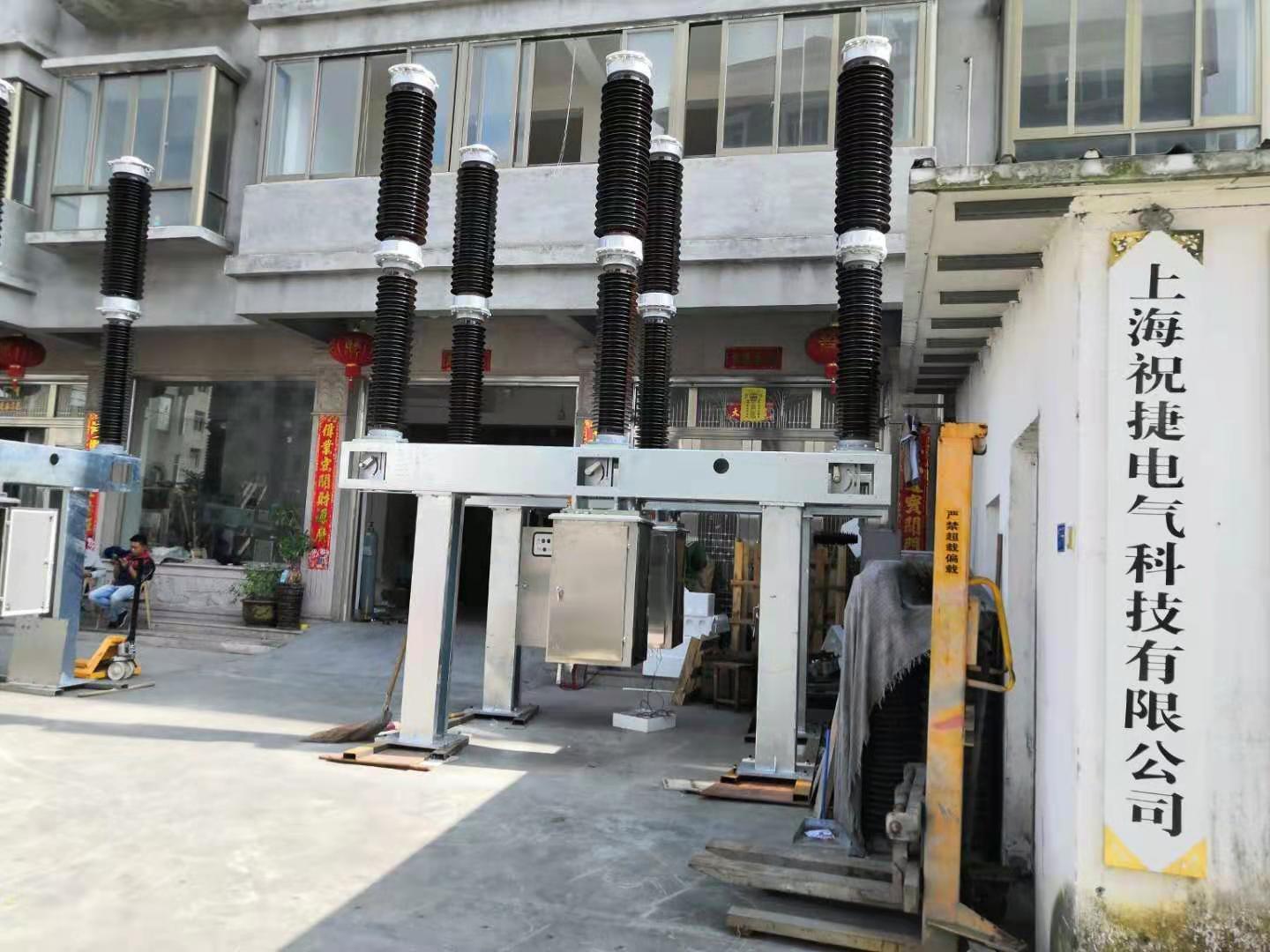

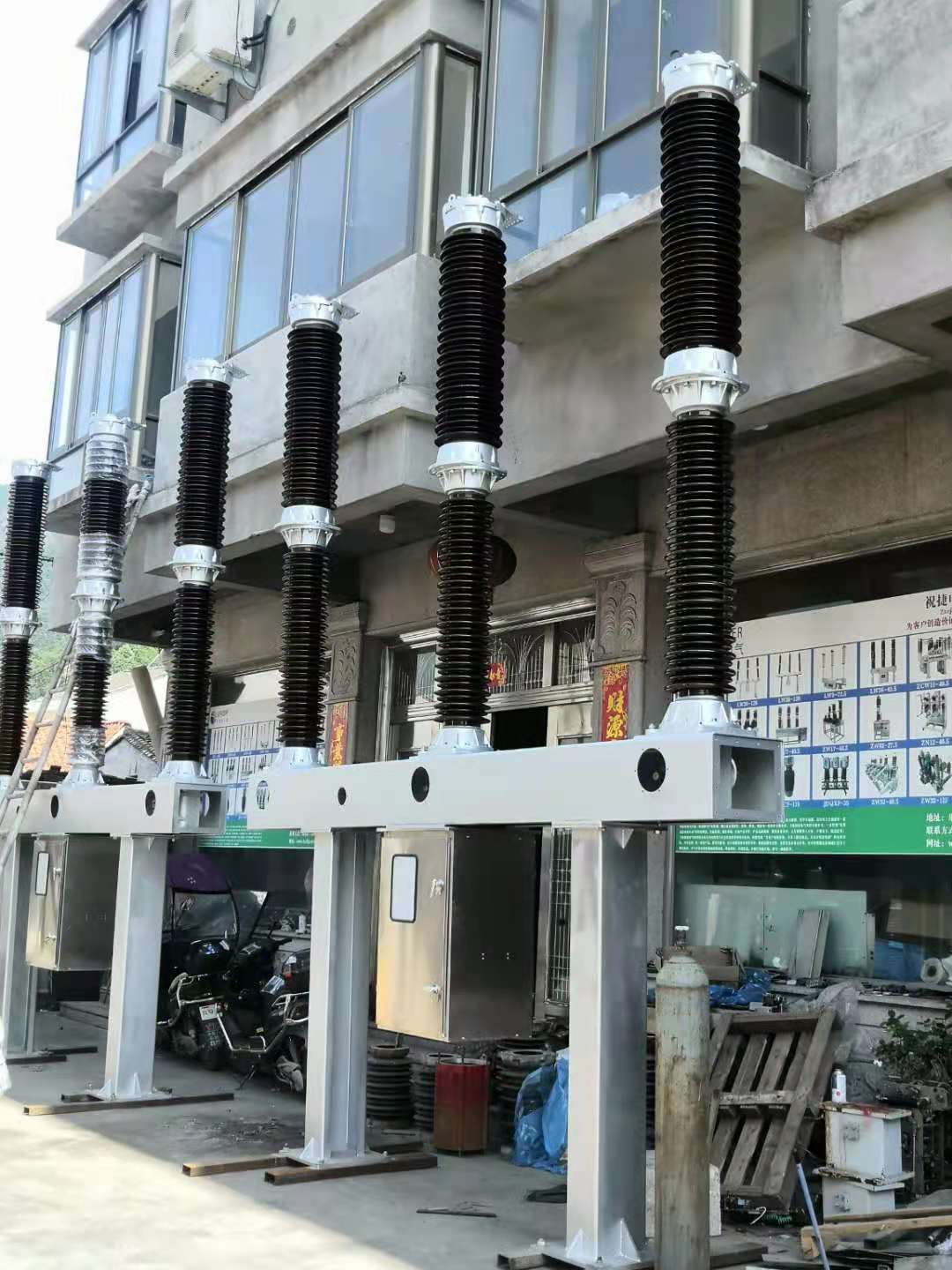

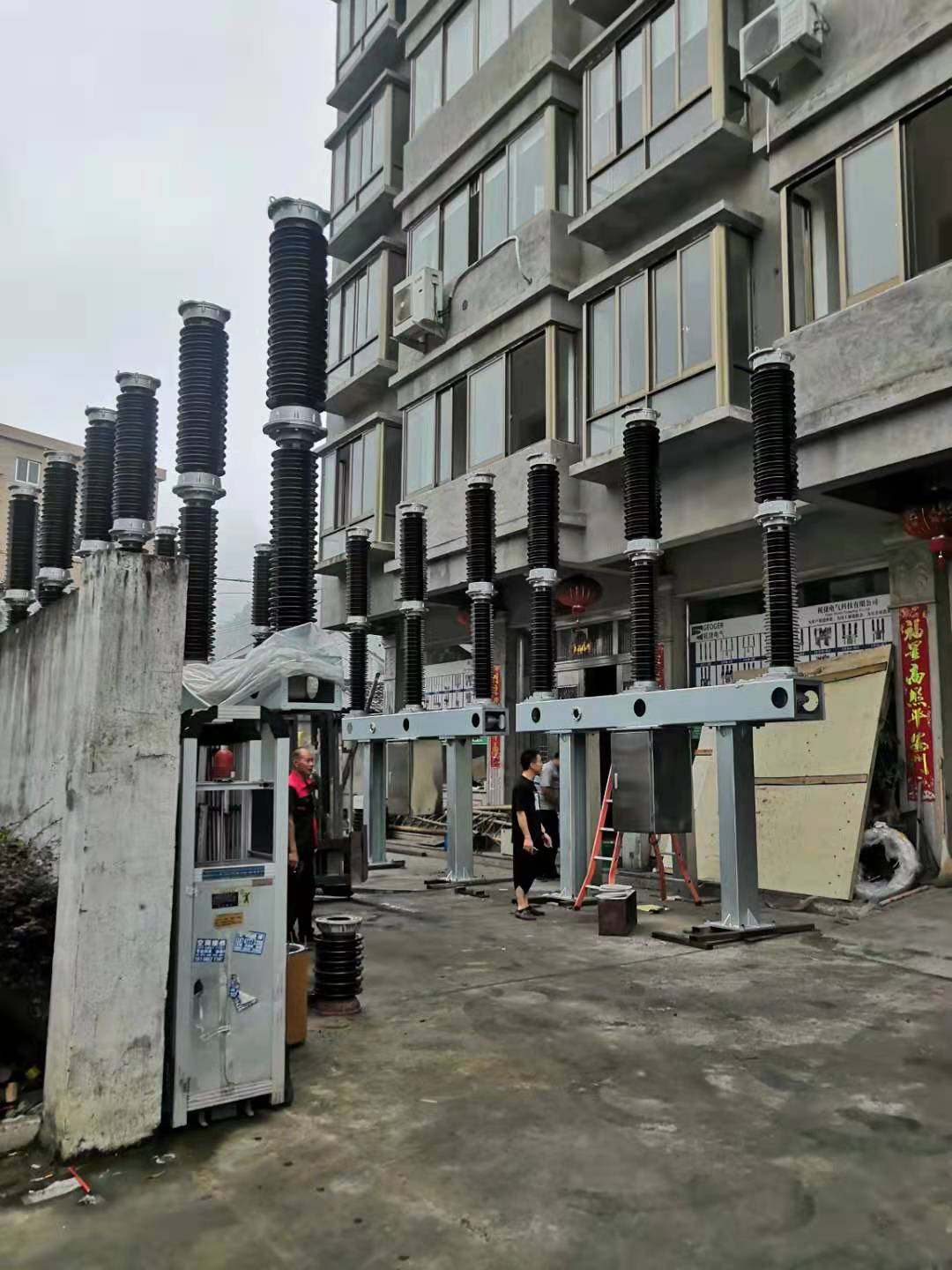

3.2.2 工作原理

a. 合闸状态见图 3（A）

断路器在合闸状态时，电流由上接线端子板（3-1）通过静触 指（3-4）主触头（3-12）、气缸（3-14）、中间触指（3-16）和中

间法兰（3-8）流至下接线端子板（3-1）。

b. 分闸操作及灭弧室动作原理见图 3（B）和图 1

分闸操作时，绝缘操作杆（3-18）在弹簧机构（2-9）的操动 下，使主触头（3-12）及与之相连的气缸（3-14）一起快速向下 运动。压气缸（3-14）与活塞杆（3-7）之间的六氟化硫气体被压 缩， 静触指（3-4）与动触头（3-12）分离， 电流被转移至动弧触 头（3-6）与静弧触头（3-3）上。随着主触头（3-12）继续向下 运动， 动、 静弧触头分离， 并产生电弧， 电弧在喷口（3-5）喉道 内燃烧堵塞喷口喉道， 电弧被上游区的压力吹向活塞杆（3-7）内。 当喷口喉道快速离开静弧触头时，被压缩的六氟化硫气体处于临 界压力并以音速从喉道喷出，产生强烈的喷吹作用， 电流过零瞬 间使电弧迅速熄灭。电弧熄灭后由于主触头继续向下运动，吹喷

作用持续进行，保证了开断后的去游离，使介质恢复强度迅速增强。

c. 合闸操作
