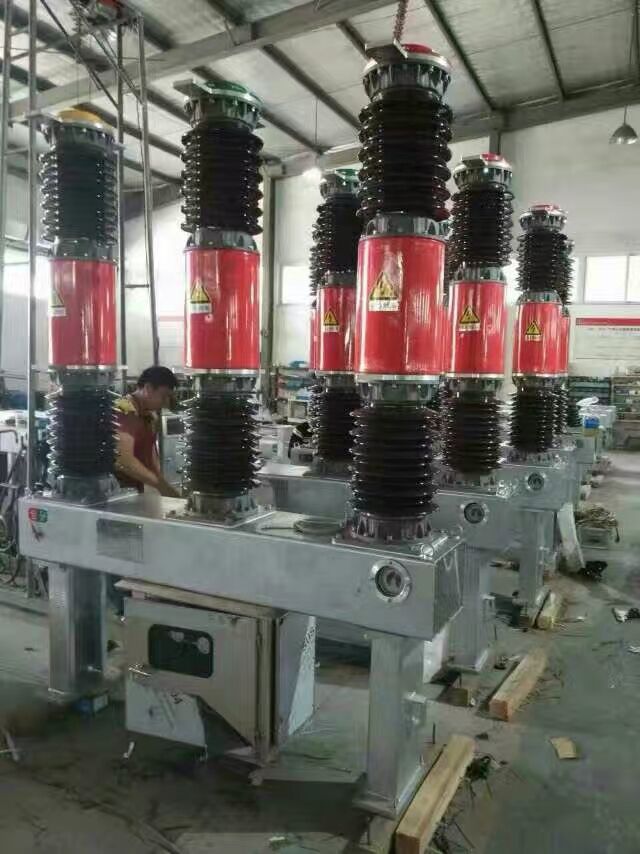

2.在分、合闸操作前，先将分、合闸锁销拔下。

3 电气控制系统

电气控制原理图见图5、图7，电气元件符号说明见图4。

对应断路器处于下列状态：

a） 断路器处于分闸位置；

b） 合闸弹簧未储能；

c） SF6气体压力为零表压；

d） 控制回路不带电。

3.1 控制回路原理




合闸控制回路：断路器处于分闸状态，辅助开关(S)1/3接点接通，从端子17来的远方合闸操作信号经过近控/中控选择开关(SBT1)的1/2接点、防跳跃继电器(K0)的21/22接点、SF6功能压力闭锁继电器(K2)的21/22接点及储能位置开关(SP2)的1/2接点到达合闸线圈(K11)和计数器线圈(PC)，使合闸电磁铁和计数器动作，从而断路器合闸带动辅助开关转换，辅助开关1/3接点切断合闸回路同时10/12接点接通分闸回路。

电气防跳跃回路：当断路器合闸时，辅助开关(S)2/4接点接通防跳跃继电器(K0)，若合闸信号未能撤除，防跳跃继电器动作其21/22接点将合闸回路保持在中断状态，同时其接点13/14保持防跳跃回路导通，即使断路器分闸后辅助开关转换，合闸回路仍不会导通。只有合闸信号撤除后，防跳跃继电器复位，合闸回路接通才能进行再次合闸。

分闸控制回路：断路器处于合闸状态，辅助开关(S)10/12接点接通，从端子26来的远方分闸操作信号经过近控/中控选择开关(SBT1)的5/6接点、SF6功能压力闭锁 作者：caoxu188 https://www.bilibili.com/read/cv23817205/ 出处：bilibili
