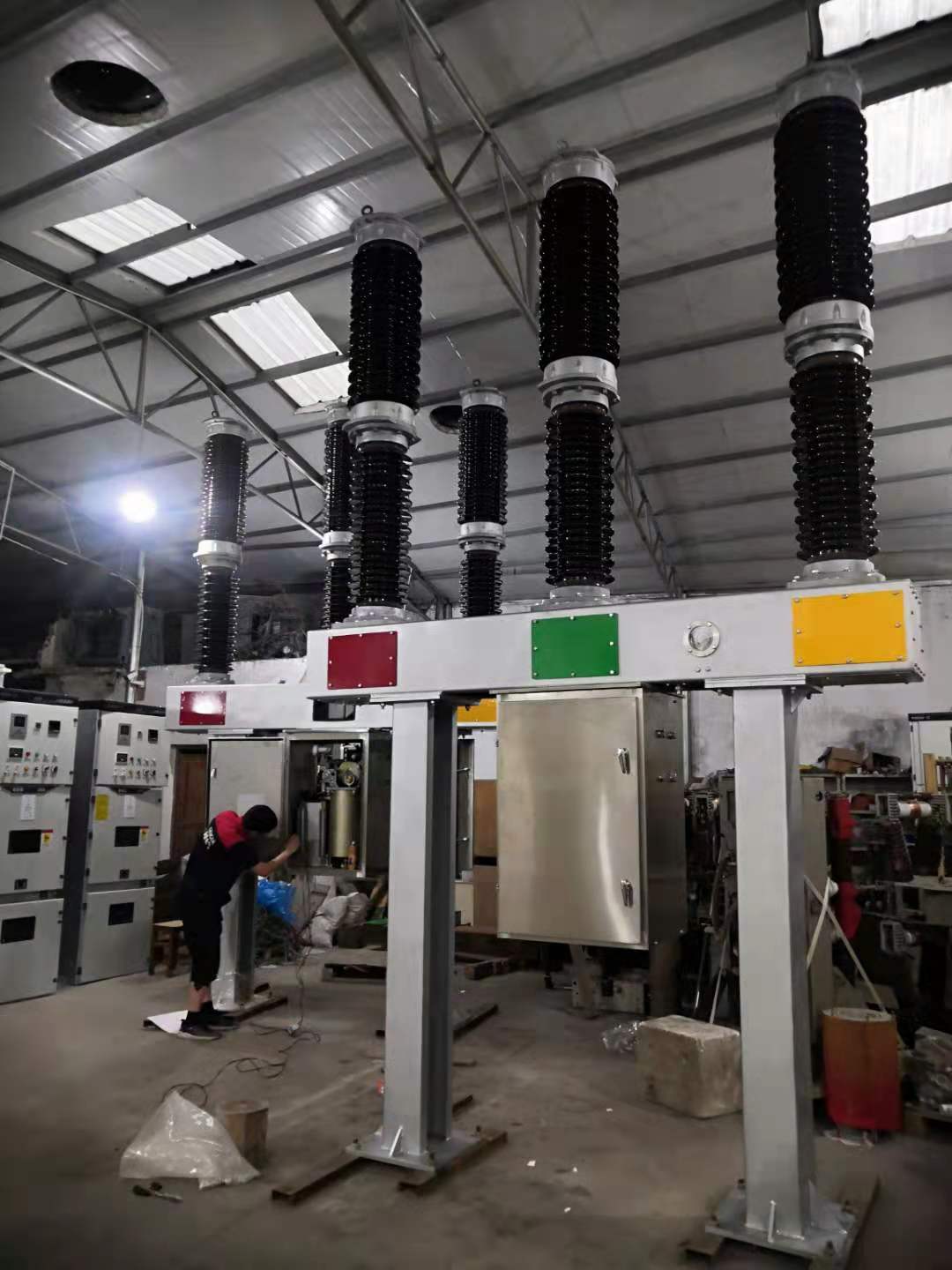

弹簧机构处于分闸位置且合闸弹簧3-1已储能（如图3 B）。当合闸电磁铁受电动作后，合闸脱扣器3-2释放棘轮3-4上的合闸止位销3-3，从而在合闸弹簧的作用下，棘轮通过传动轴3-7带动凸轮3-9顺时针旋转，凸轮又推动主拐臂上3-10的磙子3-11，再带动主拐臂和通过拉杆3-6带动传动拐臂3-15逆时针旋转，将断路器本体合闸并对分闸弹簧储能。当断路器合闸到位后，分闸脱扣器3-13又将主拐臂上的分闸止位销3-12锁住，从而保持断路器本体在合闸位置和分闸弹簧在压缩储能状态(如图3 C），为下一次分闸准备。

2.3 分闸操作

弹簧机构处于合闸位置并且分闸弹簧3-14被压缩储能时(如图3 A和图3 C)，当分闸电磁铁受电动作后，分闸脱扣器3-13释放主拐臂3-10上的分闸止位销3-12，从而在分闸弹簧3-14的作用下，传动拐臂3-15通过拉杆3-6带动主拐臂顺时针转动，将断路器本体分闸，并由分闸弹簧的预压缩力将其保持在分闸位置(如图3 B)。




注意：

1.在储能状态时，如需要对机构进行检修，可插入分闸锁销或是合闸锁销，以免机构误动作对人造成伤害。

2.在分、合闸操作前，先将分、合闸锁销拔下。

3 电气控制系统

电气控制原理图见图5、图7，电气元件符号说明见图4。

对应断路器处于下列状态：

a） 断路器处于分闸位置；

b） 合闸弹簧未储能；

c） SF6气体压力为零表压；

d） 控制回路不带电。
