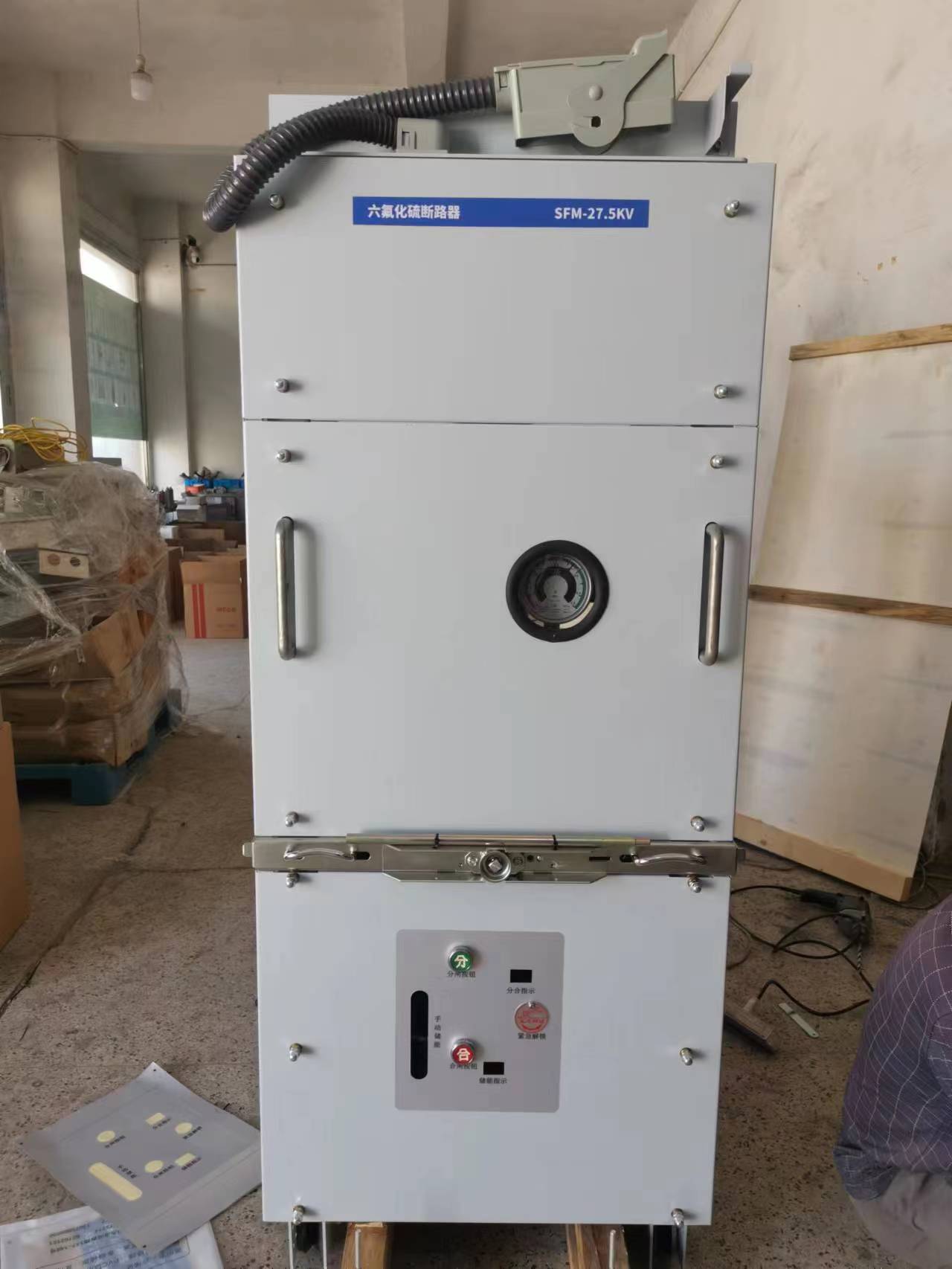

断路器外形尺寸见图三

（2）  断路器在安装前应将外表面清理干净。并应保证良好的接地。

（3）  断路器在出厂前各种参数及尺寸均己调整好，安装时只须充气至额定表压（0.65Mpa(20℃)而不需拆卸。

（4）  断路器应保证良好接地。

（5）  导电母线的固定螺丝应拧紧，接线孔尺寸见图四。

（6）  检查紧固件是否松动，如有松动应紧固。

2、维护、检修。

达到表3中任一项规定时，则应进行维护或检修。

表3

表3中维护和检修内容为：

维护-检查的调整分、合闸位置，检查紧固螺母螺钉，润滑机构和传动部分、清洁外绝缘筒。

检修-用户委托制造厂进行或在制造厂指导下进行。在清洁干燥、通风良好的室内，扩开检查，更换烧损之零件，并清洗烘干绝缘件后重新装配和调整。

3、调整

断路器在出厂前各种尺寸及参数均经过严格和调整和检查，在安装时不需重新卸装，以免影响性能。

但要注意，当断路器处于分闸状态时，拐臂（16）上的滚子应紧压在分闸缓冲器上不能转动，当断路器处于合闸状态时，该滚子应紧靠合闸缓冲器。

六、警报装置

警报装置时断路器漏气至闭锁气压时进行报警的装置，它由真空压力表、中间继电器、警报器、信号灯组成，见图六。

断路器密封槽采用先进工艺方法制成，一般达到0.8以上，密封圈采用气密性好耐SF6的胶制成，表面光洁度高，能保持良好的密封性，制造厂保证年漏气率在1%以下，至少10年补一次气。但气体随温度的变化，压力也相应变化，变化情况如图五所示，如气温变化10℃时，相当于0.2压力，可将闭锁压力作相应的调整，其方法如下：
