21
六氟化硫气体水份含量（20℃时）
uL/L
≤150
22
配CT10型弹簧操动机构的额定操作电压
合闸线圈、分闸线圈电压
V
交流：220 380
直流：48 110 220
储能电机电压
V
交流：220
直流：220/110
23
六氟化硫气体重量
Kg
5
24
断路器（包括操动机构）重量
kg
1000
3.1.4 传动箱
传动箱为钢板焊接构件（图6），其作用是将机构输出的水平运动通过外拐臂、轴及内拐臂转换成断路器动触头的垂直运动；轴的两端装有转动密封圈。在外拐臂的上、下分别装有合闸缓冲器和分闸缓冲器，传动箱侧部的自封阀是断路器充、放气及管道连接的接口，可用于测量断路器水份用。瓷柱式断路器如果带CT时二次线由传动箱侧面引出。
3．2 灭弧原理
断路器的灭弧室为单压力压气式结构：即断路器内充有0.4-0.5Mpa表压的六氟化硫气体，分闸过程中，可动气缸对静止的触座作相对运动，气缸内的气体被压缩，与气缸外的气体形成压力差，高压力的六氟化硫气体通过喷口强烈吹拂电弧，迫使电弧在电流过零时熄灭，一旦分断完毕，此压力差很快就消失，压气缸内外压力恢平衡，由于静止的触座上装有逆止阀，合闸时的压力差非常小。
07
17
2025

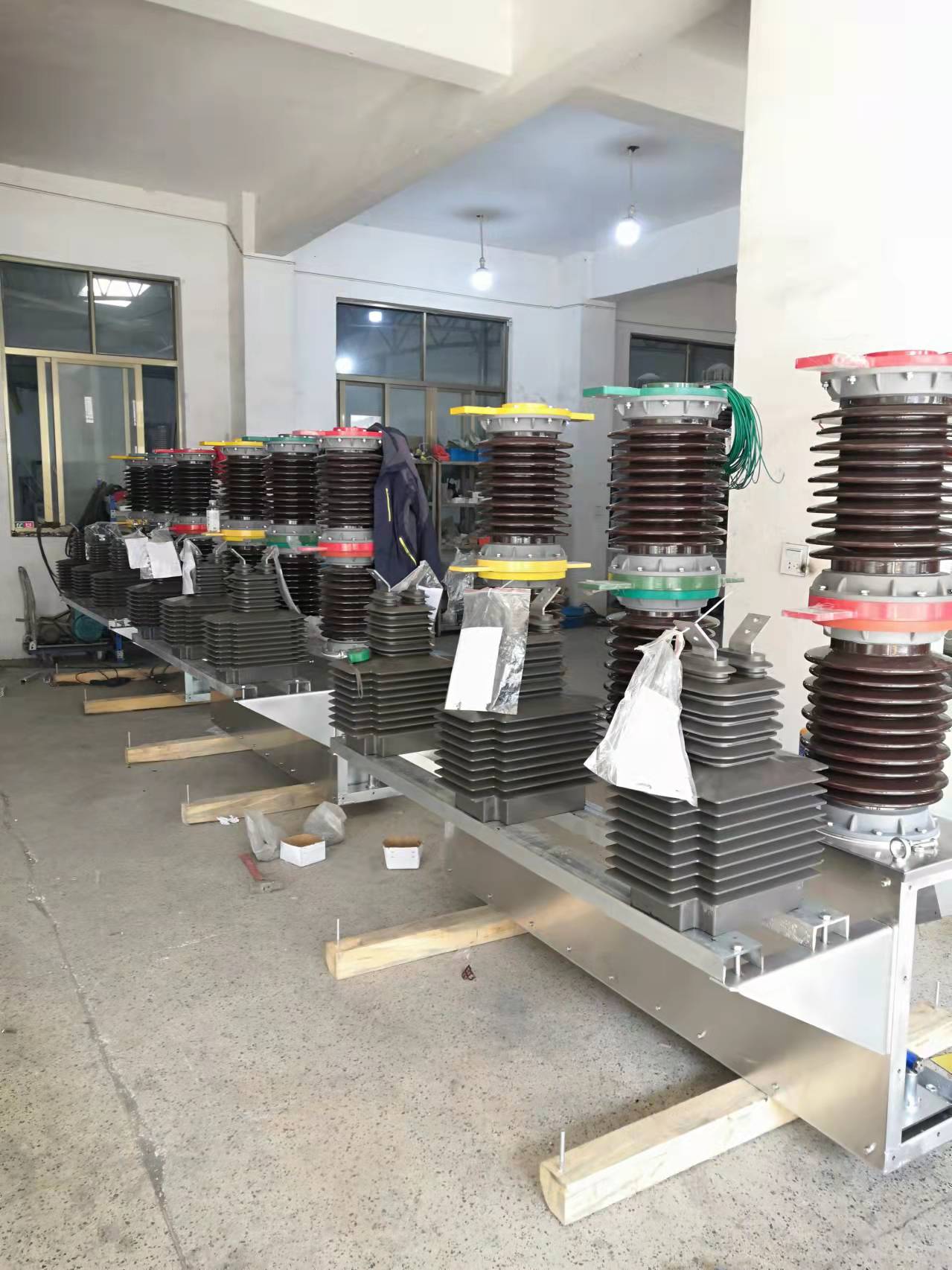

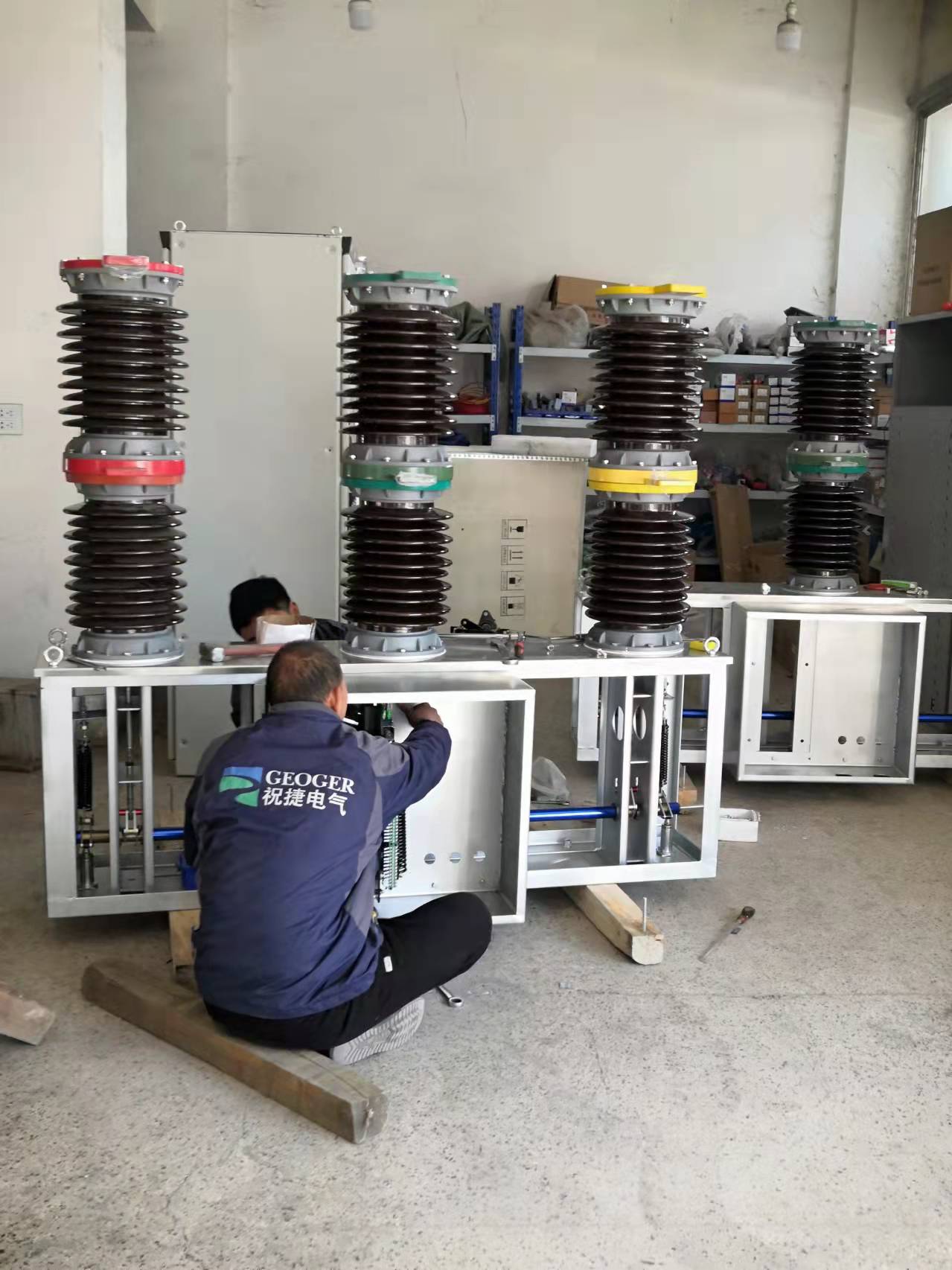

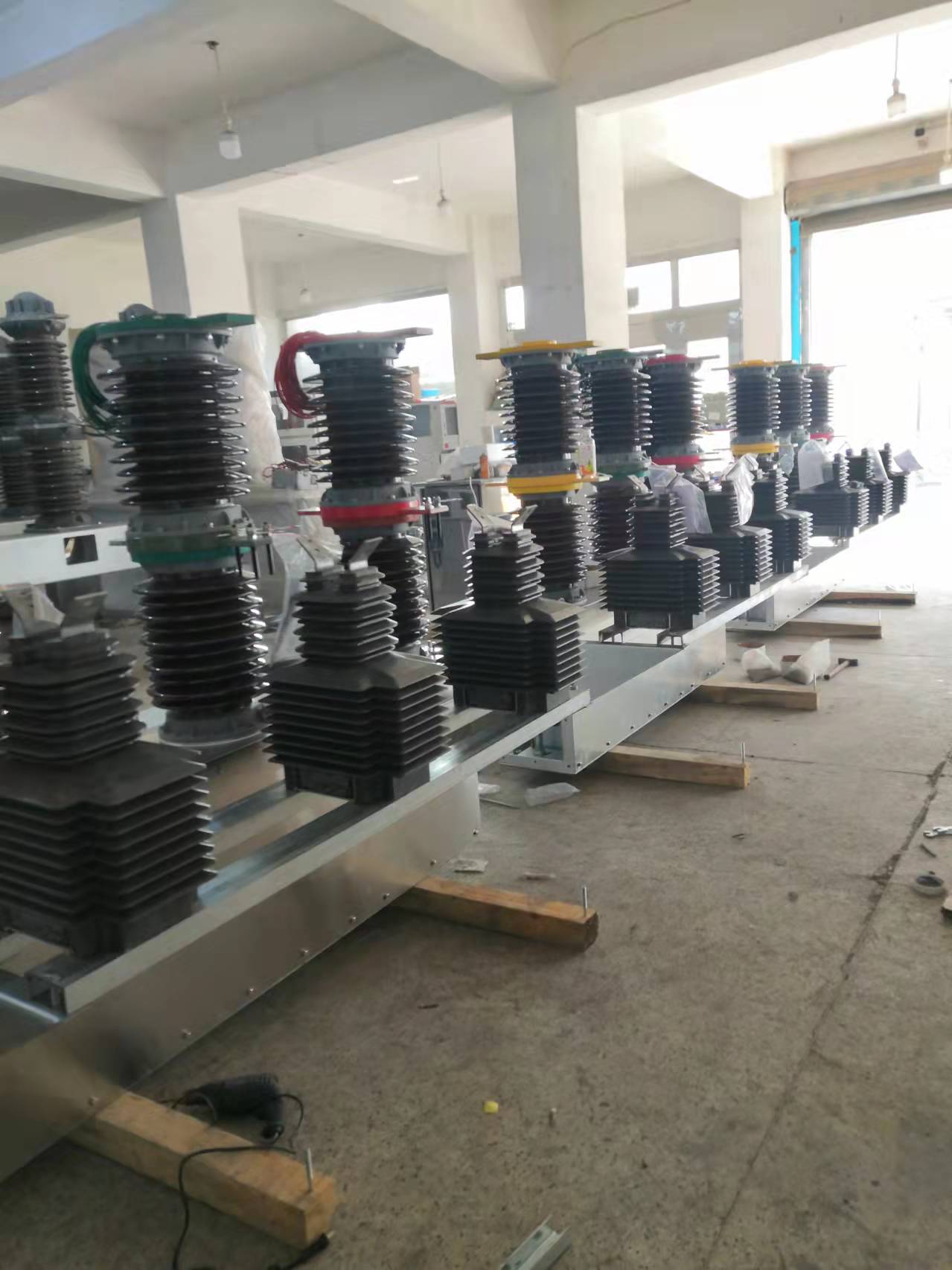

ZW37-35-40.5/1250-31.5户外真空断路器 35KV真空断路器 祝捷电气 40.5KV真空断路器
来源:[上海祝捷电气科技有限公司]
联系人：曹先生
手机：13641820481
电话：021-31019117
传真：021-31019117
QQ：824359551
Email：824359551@qq.com
地址：上海上海市松江区松江区九亭大街110弄38号
品牌：祝捷电气
价格：1.00
元/台
供应地：上海上海市
产品型号：ZW137-40.5/1250-31.5
