JDQXF-110电压互感器

安装使用说明书

OTK.412.096

 1. 概述

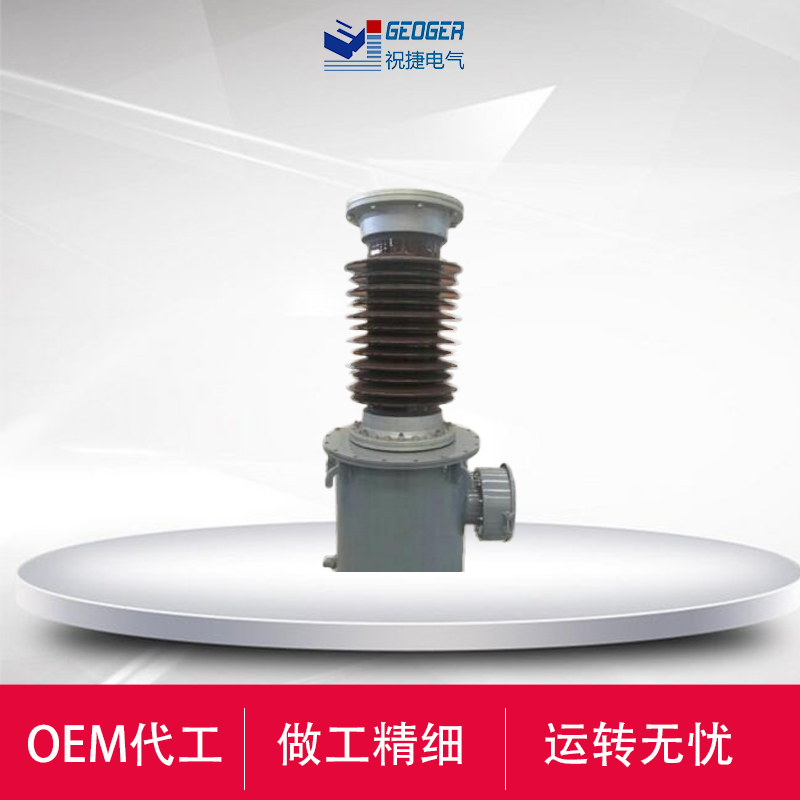

JDQXF-110 SF₆电压互感器为三绕组、相对地户外式六氟化硫单相电压互感器，供中性点有效接地系统作电压、电能测量及继电保护用。

1.1  产品型号含义

JDQXF口-110

J: 电压互感器

D: 单相

Q: 气体绝缘

X: 带剩余绕组

F: 带测量和保护分开的二次绕组

口:设计序列

110: 电压等级

W3: 污秽等级

1.2 使用条件

1.2.1环境温度

     气温：+40℃；气温：-30℃

     日平均气温：不超过+30℃

1.2.2.海拔

     JDQXF-110（W1，W2，W3）海拔不超过1000米；

     JDQXF-110（GYW1，GYW2，GYW3）海拔不超过2000米；

1.2.3 大气条件

      JDQXF-110：Ⅰ级轻污秽

      JDQXF-110W1：Ⅱ级污秽

      JDQXF-110W2：Ⅲ级重污秽

      JDQXF-110W3：Ⅳ级特重污秽

1.2.4 安装场所：户外

2. 主要规格及参数

2.1额定电压比：/0.1 kV

2.2系统电压：126 kV

2.3额定频率 ：50 Hz

2.4保护二次绕组极限输出为2000VA。

2.5 额定绝缘水平

额定绝缘水平按GB311.1—1997《高压输变电设备的绝缘配备》的规定。

短时工频耐受电压：200kV

雷电冲击全波耐受电压：480kV

2.6 六氟化硫气体的额定压力：0.4MPa，20℃

六氟化硫气体的运行压力；0.35MPa，20℃

2.7 密封性能

在环境温度20℃下，产品内部充以额定压力的六氟化硫气体时，其年漏气率不大于1%。

2.8局部放电水平

测量电压为87kV（1.2×126/）时，视在放电量不大于5pC。

3. 安装前的检查

3.1 拆除包装前须检查包装状况是否完好

3.2 安装前先作外观检查，不得有下列缺陷：

3.2.1 铭牌所列数据与要求不符；

3.2.2 绝缘套管破损；

3.2.3 备件是否齐全；

3.2.4 其它影响产品运行的缺陷。

4. 运输及安装

4.1 产品应在卧倒状态下运输，运至使用现场后，用起吊设备将产品从卧倒状态吊至直立状态，起吊过程应缓慢匀速，拆除包装箱注意不要损坏产品。

4.2 互感器须安装在水平平台上，用螺栓将产品固定住。

4.3 产品的接地螺栓及一次绕组“N”端均应可靠接地。

4.4 接线前应除净接触处的污垢，一次接线端子允许拉力不超过1000N。

包装
