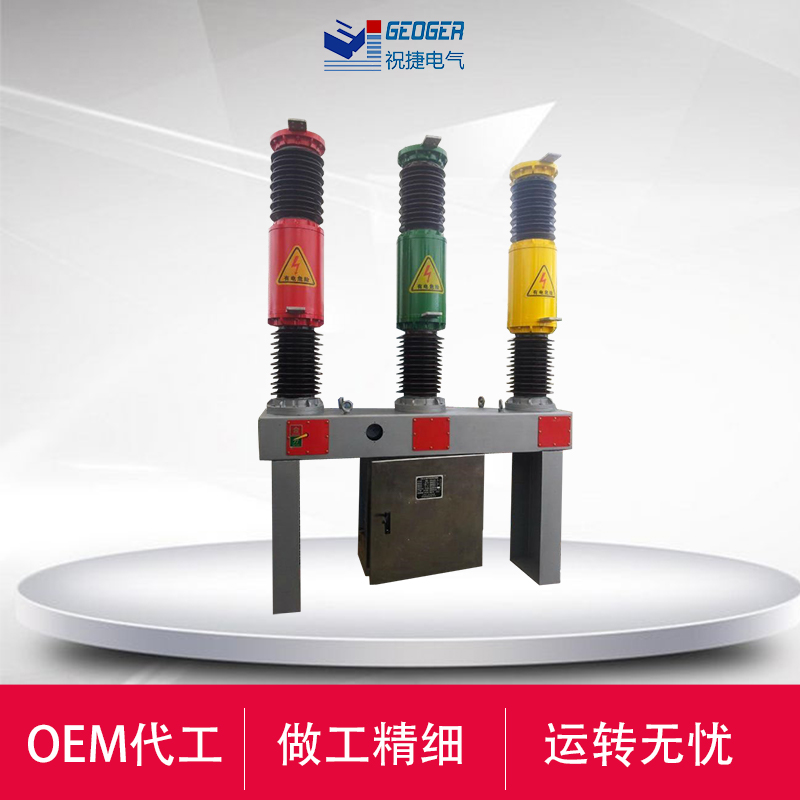

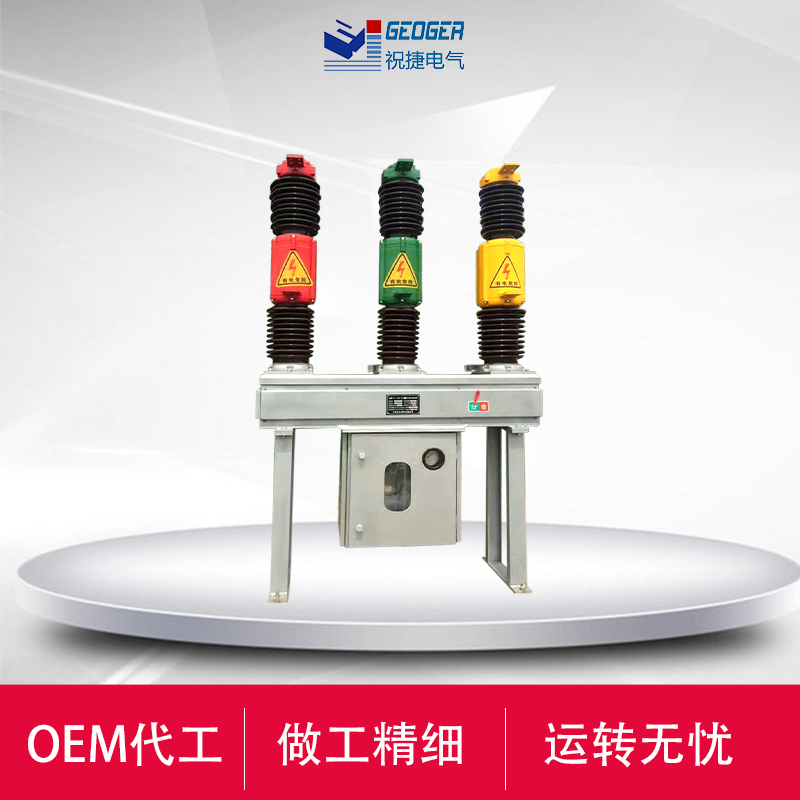

(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气(LW16-35-40.5)户外35KVSF6断路器祝捷电气2.5  断路器灭弧原理（见图5）

该灭弧室在大电流阶段采用自能式灭弧原理，当断路器接到分闸命令后，以气缸、动弧触头、拉杆等组成的刚性运动部件在分闸弹簧的作用下向下运动。在运动过程中，静主触指先与动主触头（即气缸）分离，电流转移至仍闭合的两个弧触头上，随后弧触头分离形成电弧。

在开断短路电流时，由于开断电流较大，故弧触头间的电弧能量大，弧区热气流流入热膨胀室，在热膨胀室进行热交换，形成低温高压气体；此时，由于热膨胀室压力大于压气室压力，故单向阀6关闭。当电流过零时，热膨胀室的高压气体吹向断口间使电弧熄灭。同时在分闸过程中，压气室的压力开始被压缩，但到达一定的气压值时，底部的弹性释压阀7打开，一边压气，一边放气，使机构不需要克服更多的压气反力，从而大大降低了操作功（见图5b）。

在开断小电流时（通常在几千安以下），由于电弧能量小，热膨胀室内产生压力小。此时压气室内的压力高于膨胀室内压力，单向阀６打开，被压缩的气体向断口吹去。在电流过零时，这些具有一定压力的气体吹向断口使电弧熄灭（见图５c ）
