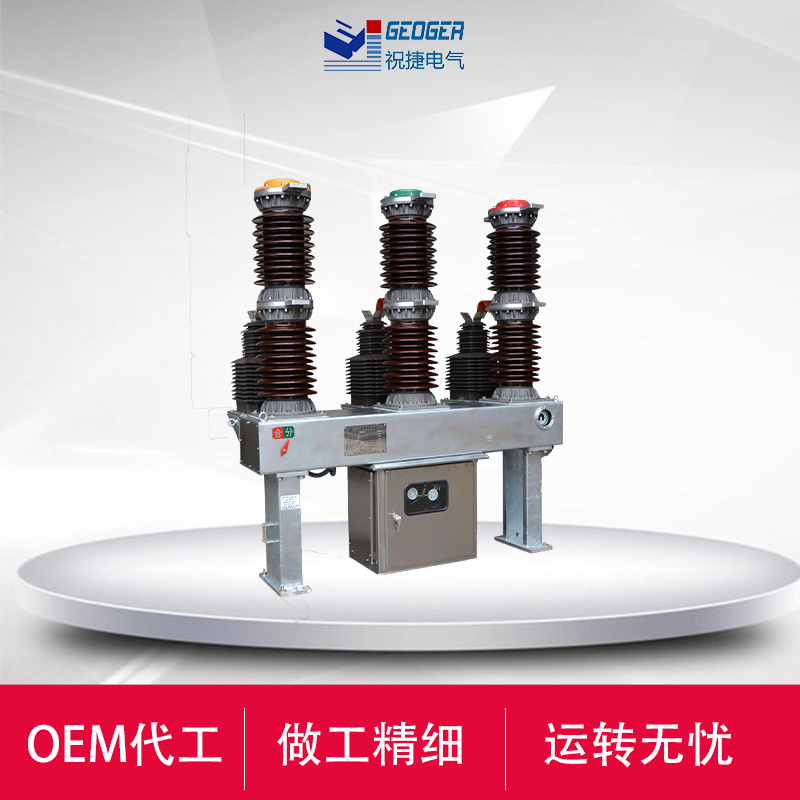

图 1 断路器整体结构图（正面）

指针式SF₆密度继电器用于对设备内的SF₆气体的密度进行监视并发出控制信号，具有温度补偿功能。当环境温度变化而引起SF₆气体的压力变化时，密度继电器不会动作。只有当SF₆气体泄漏引起气体压力变化时，密度继电器才会发出报警及闭锁信号。

注意：1、未接极柱时，密度继电器显示的数值为充气管内的压力。

2、压力表所示值为20 oC的压力值。

2.4 极柱

每一极柱为一气密单元。极柱自上而下，分为上出线板、灭弧室、下出线板、支柱瓷套、绝缘拉杆、拐臂箱等几部分组成（如图2）,下面分述如下：

1.

2.                                     1、上出线板

3.                                           2、灭弧室

4.                                           3、下出线座

5.                                           4、绝缘拉杆

6.                                           5、支柱瓷套

7.                                           6、拐臂箱

8.                                           7、内拐臂

9.

10.

11.

12.

图２ 极柱

2.4.1 上、下出线板
