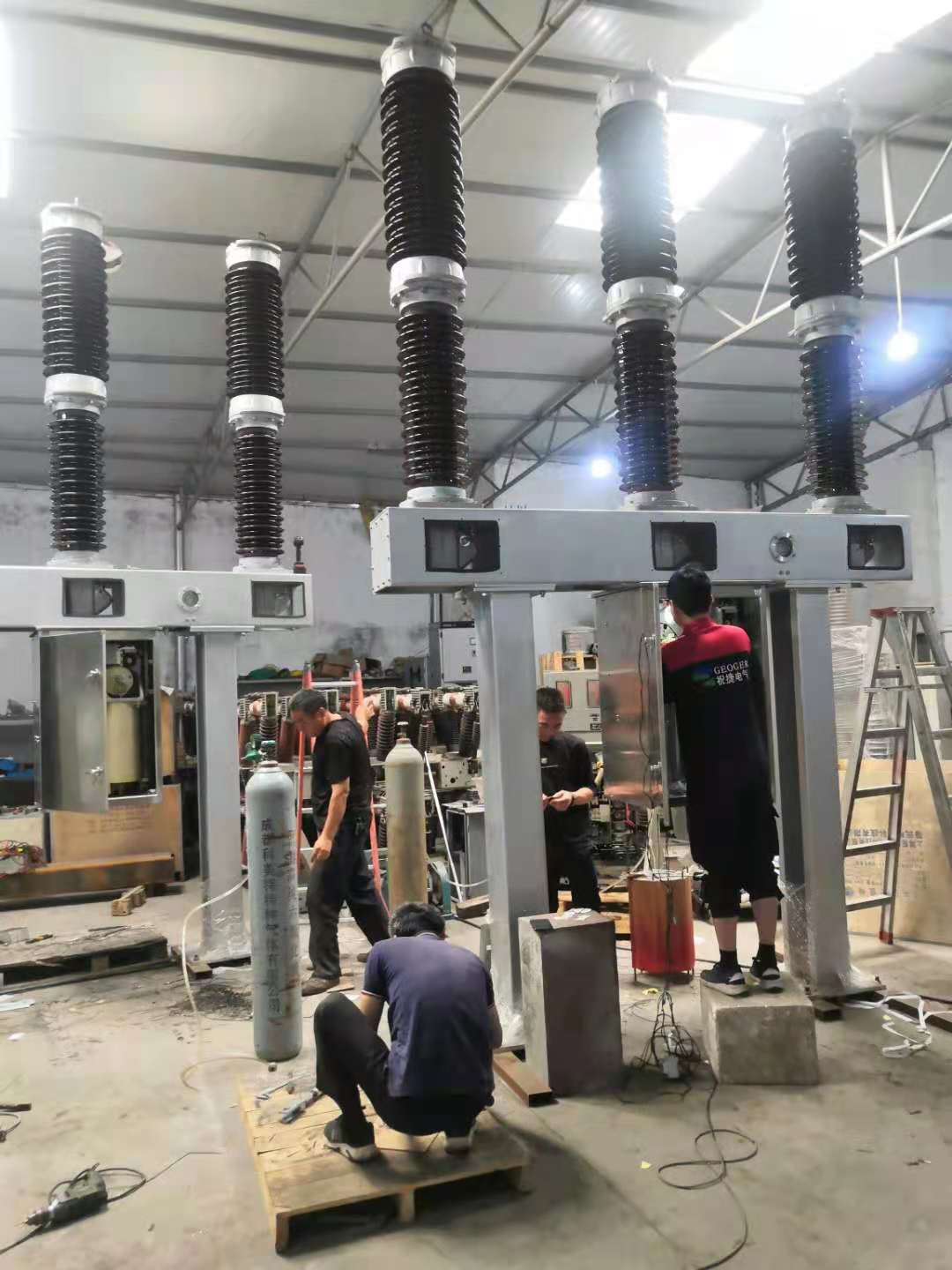

LW30-72.5(66)1250户外66KV六氟化硫断路器

当机构储能系统发生故障时，电机运转时间过长(超过16s)其储能控制延时继电器的55/56接点动作将电机储能控制回路切断以保护电机并向中控室发出报警信号。

3.3 加热驱潮原理

机构箱内装有驱潮器（EHD）和加热器(EHK)，在产品运行时，驱潮器始终投入；当环境温度低于5℃时，温控开关ST将加热器投入。

3.4 SF6气体压力报警控制回路

当SF6气体发生泄漏其密度低于报警压力时，密度继电器(KD)的1/2接点闭合，使SF6气压过低报警继电器(K1)动作，接通机构箱中低气压报警信号灯并向控制室发出报警信号。

若SF6气体密度低于功能压力时，密度继电器(KD)的3/4触电闭合，使SF6功能压力闭锁继电器(K2)动作，切断合闸、分闸回路，断路器不能进行合闸分闸操作。

3.5 为用户提供的电源、控制及信号端子

电源端子： 直流控制电源        （端子1——L+/ 端子3——L-）（见图5）

      交流或直流电机电源 （端子40——L+或L/端子42——L-或PEN）（见图7）

      加热器电源         （端子49——L/端子51——PEN）（见图7）

分合闸控制端子：合闸控制        （端子17——L+/端子14——L-）（见图5）

            分闸控制       （端子26——L+/端子15——L-）（见图5）

            注：端子14/15为公共负极

信号端子：

断路器辅助开关为用户预留了8对常开（67/68,71/72,75/76,79/80,83/84,87/88,91/92,95/96端子）和9对常闭（65/66,69/70,73/74,77/78,81/82,85/86,89/90,93/94,97/98端子）位置信号接点（见图6）。

SF6低气压报警信号（99/100端子）、SF6功能压力报警信号（101/102端子）、合闸弹簧已储能信号（103/104端子）、合闸弹簧未储能信号（105/106端子）、电机运转超时信号（107/108端子）、控制回路电源故障报警信号（109/110端子）和电机电源故障报警信号（111/112端子）远、近控指示信号（113/114）（见图7）
