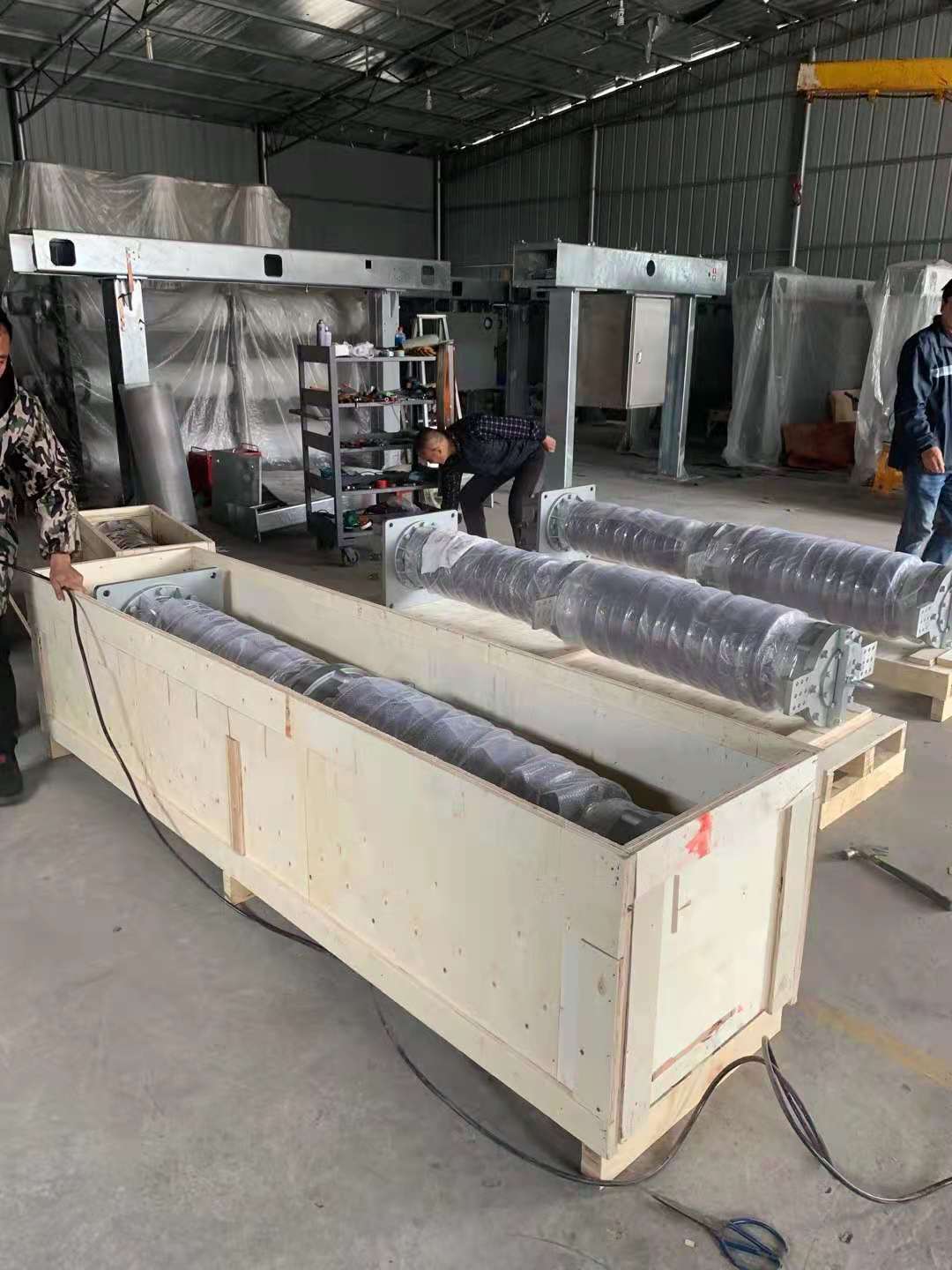

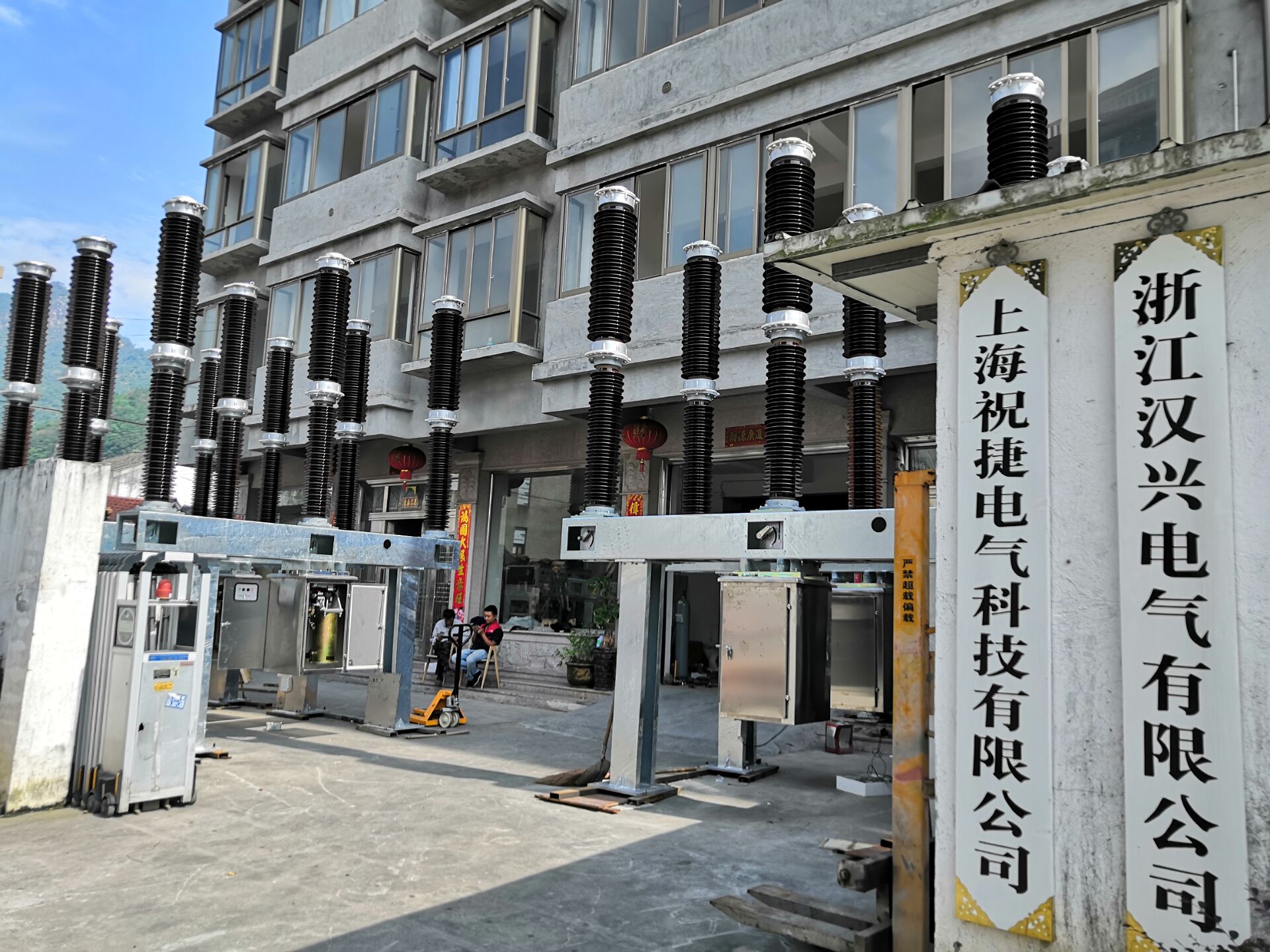

断路器已在公司内组装调试并试验合格，为产品包装方便而被分解成3个单极装配部分，但断路器每极必须按出厂编号及标志进行组装。

1.1  支架及横梁的安装

LW36-126型自能式SF6断路器的基础载荷应符合第2条要求，地脚螺栓布置尺寸符合图8的规定，其中安装支架的基础水平度不大于3/1000。

为了安装方便，可将横梁上防雨盖板卸下。

将支架吊起并固定在基础之上，将横梁落在支架之上（注意其前后方向），调整调节垫2-4的数量使横梁的水平度不大于1/1000并将其紧固（见图9）。

1.2  弹簧机构的安装

弹簧机构的包装应在安装现场拆除，拆除包装后的机构允许落地放置但不得受力和长距离运输。

将弹簧机构吊装在横梁之上（见图9），注意其前后方向。

1.3  断路器本体的安装

将橇杆插入安装在断路器单极上的拐臂10-4中，顺时针和逆时针转动若干次以检查断路器单极内部在运输中是否损坏,最后按图示方向将其分闸到底。单极垂直吊起缓慢落入横梁中，将固定其的4颗M20×70螺栓全部预紧方可将吊绳松开，最后对称紧固所有螺栓。重复以上安装步骤，使三极断路器按相序就位（见图10）。

1.4  断路器本体和机构的连接调整

3.5.1 将固定在包装箱中的三极连杆拆下，为安装方便把其中两端的小拐臂11-1和连杆11-2全部解裂。安装小拐臂时注意其上的标记点与单极断路器本体传动轴上的标记点保持一致（见图11），连接极间连杆时注意连杆两端螺纹拧入深度应大致相等。按图示方向用手旋转连杆将其预紧后再用工具夹住并转动1/2圈，最后将两端螺母11-3锁紧。

3.5.2 将撬杆插在手动拐臂11-4并安装在A极断路器本体的传动轴上，按图示方向分合断路器三极本体，应能顺利合闸和分闸，不能出现明显卡滞现象，合格后将断路器置于分闸到底位置。

3.5.3 将传动拐臂、销轴及随机提供的手动撬杆按图14所示装好，然后按图示方向进行慢合操作，用万用表监视各极断路器是否接通，接通时测量其相对应的距离L1。此次测量数据记录在案，用于断路器接触行程的计算。

3.5.4 再次利用手动拐臂置断路器三极本体于额定分闸位置，将传动拐臂11-6按标记点位置安装后,与机构拉杆连接好后，锁紧调节螺杆接头两端螺母，恢复防雨罩。

3.5.5 将分合指示牌按图12正确安装。

1.5  密度继电器的安装

密度继电器安装在横梁中的汇流体上端接口，其电缆按图示方向行线并用随机的卡子将其固定在横梁上，最后与弹簧机构上插座相连（见图13）。

1.6  断路器充SF6气体
