当SF6气体发生泄漏其密度低于报警压力时，密度继电器(KD)的1/2接点闭合，使SF6气压过低报警继电器(K1)动作，接通机构箱中低气压报警信号灯并向控制室发出报警信号。

若SF6气体密度低功能压力时，密度继电器(KD)的3/4触电闭合，使SF6功能压力闭锁继电器(K2)动作，切断合闸、分闸回路，断路器不能进行合闸分闸操作。

3.5 为用户提供的电源、控制及信号端子

电源端子： 直流控制电源        （端子1——L+/ 端子3——L-）（见图5）

      交流或直流电机电源 （端子40——L+或L/端子42——L-或PEN）（见图7）

      加热器电源         （端子49——L/端子51——PEN）（见图7）

分合闸控制端子：合闸控制        （端子17——L+/端子14——L-）（见图5）

            分闸控制       （端子26——L+/端子15——L-）（见图5）

            注：端子14/15为公共负极

信号端子：

断路器辅助开关为用户预留了8对常开（67/68,71/72,75/76,79/80,83/84,87/88,91/92,95/96端子）和9对常闭（65/66,69/70,73/74,77/78,81/82,85/86,89/90,93/94,97/98端子）位置信号接点（见图6）。

SF6低气压报警信号（99/100端子）、SF6功能压力报警信号（101/102端子）、合闸弹簧已储能信号（103/104端子）、合闸弹簧未储能信号（105/106端子）、电机运转超时信号（107/108端子）、控制回路电源故障报警信号（109/110端子）和电机电源故障报警信号（111/112端子）远、近控指示信号（113/114）（见图7）

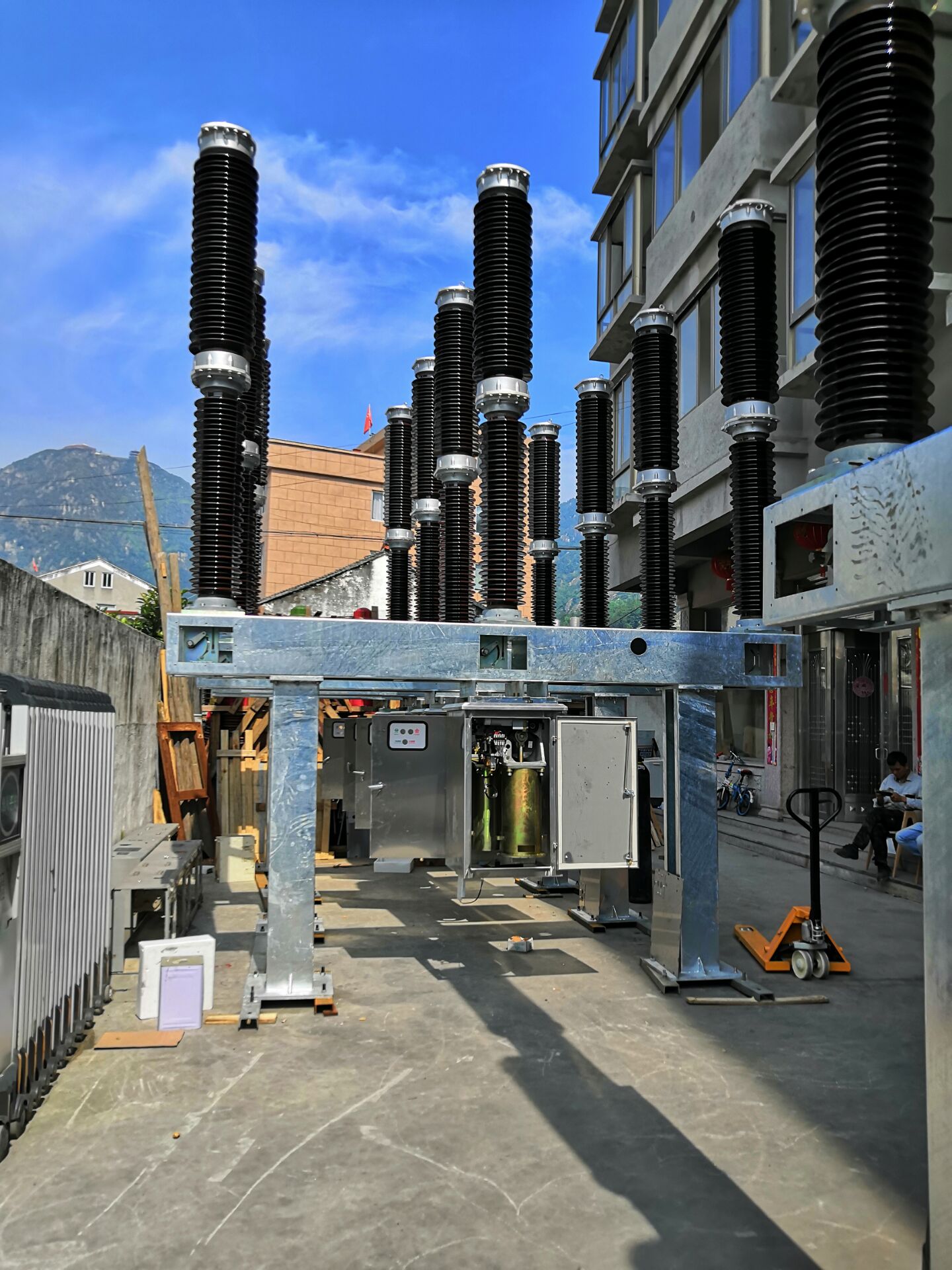

三、产品的现场安装

1  LW35-126型断路器的安装地基图详见图8

2  断路器对地基的作用力

a) 最大动载荷： 向下2100kg，向上1500kg；

b) 最大静载荷： 1300kg；

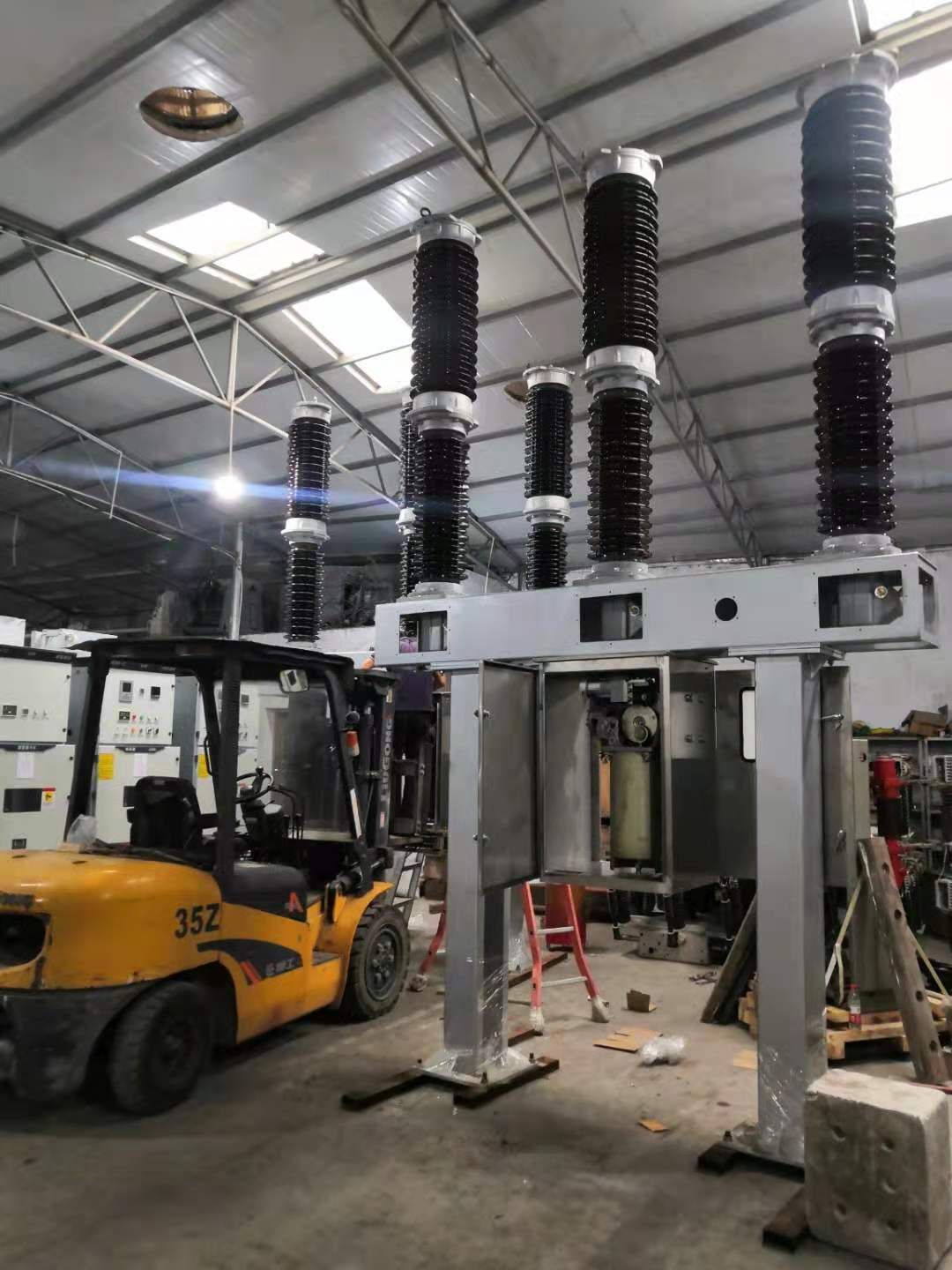

3  断路器的安装步骤

断路器应避免在雨天或大风天作业，并且每台断路器的各部分应按编号对应安装。

3.1  开箱检查

打开包装箱后，应按随机附带的装箱清单仔细核对产品部件是否齐全和完好，并检查铭牌数据及技术说明是否符合订货合同。如发现产品部件遗漏、损坏或发货不符合订货合同之处，应在开箱10天以内通知制造厂。

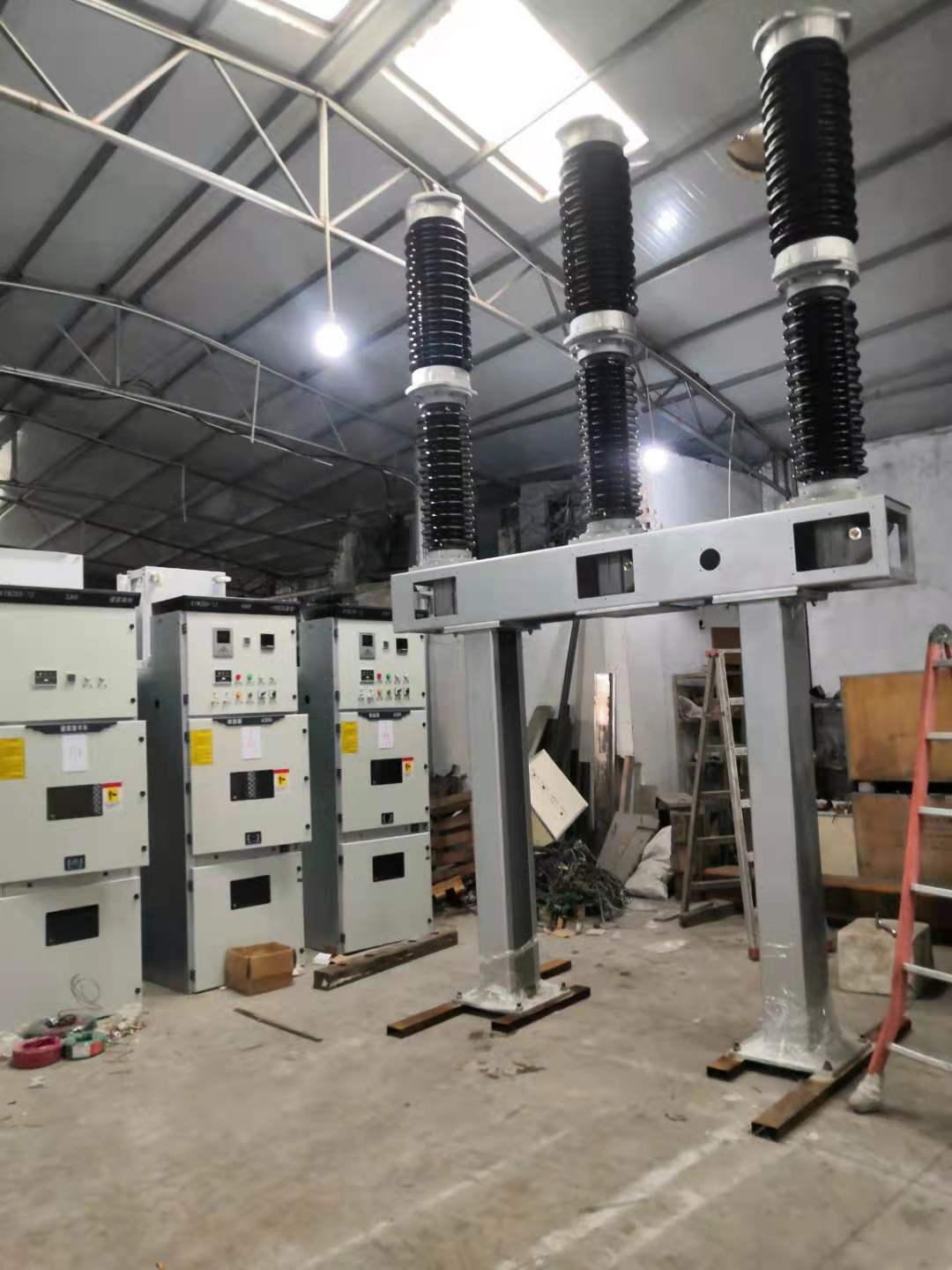

断路器已在公司内组装调试并试验合格，为产品包装方便而被分解成3个单极装配部分，但断路器每极必须按出厂编号及标志进行组装。
