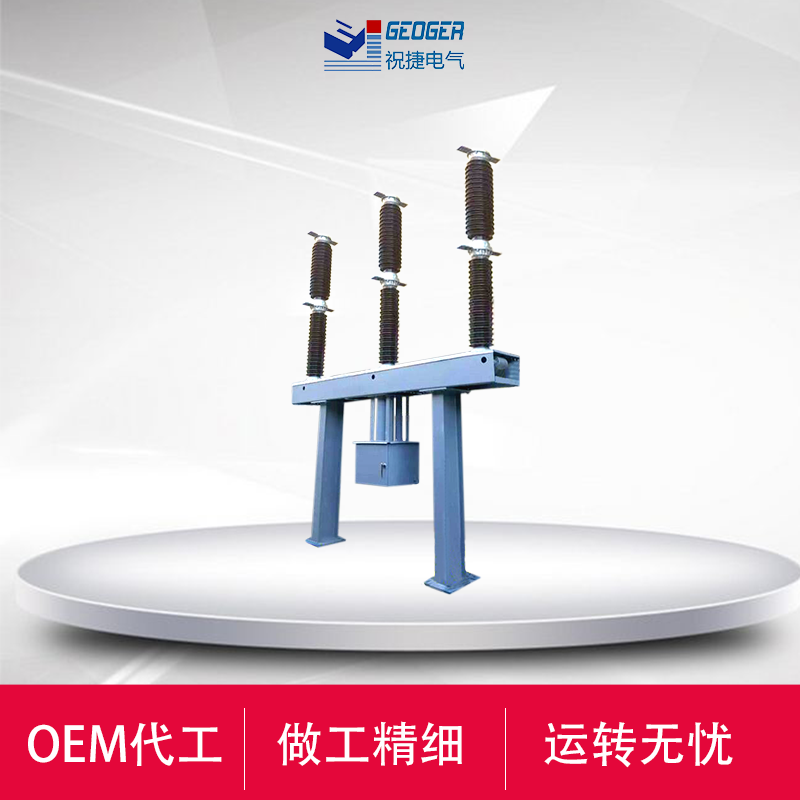

LW39-126/3150-40户外126KV六氟化硫断路器LW39-126/3150-40户外126KV六氟化硫断路器

弹簧机构的工作原理及结构见图3。

2.1 合闸储能操作

当断路器合闸操作完毕时，限位开关将储能电机3-8接通，电机带动棘爪3-5推动棘轮3-4顺时针旋转，通过拉杆将合闸弹簧3-1储能，棘轮过死点后，在合闸弹簧力的作用下棘轮受到顺时针旋转的力矩，但合闸脱扣器3-2又将棘轮上的合闸止位销3-3锁住，从而将机构保持在合闸预备状态（如图3 A和图3 B）。

2.2 合闸操作

弹簧机构处于分闸位置且合闸弹簧3-1已储能（如图3 B）。当合闸电磁铁受电动作后，合闸脱扣器3-2释放棘轮3-4上的合闸止位销3-3，从而在合闸弹簧的作用下，棘轮通过传动轴3-7带动凸轮3-9顺时针旋转，凸轮又推动主拐臂上3-10的磙子3-11，再带动主拐臂和通过拉杆3-6带动传动拐臂3-15逆时针旋转，将断路器本体合闸并对分闸弹簧储能。当断路器合闸到位后，分闸脱扣器3-13又将主拐臂上的分闸止位销3-12锁住，从而保持断路器本体在合闸位置和分闸弹簧在压缩储能状态(如图3 C），为下一次分闸准备。

2.3 分闸操作

弹簧机构处于合闸位置并且分闸弹簧3-14被压缩储能时(如图3 A和图3 C)，当分闸电磁铁受电动作后，分闸脱扣器3-13释放主拐臂3-10上的分闸止位销3-12，从而在分闸弹簧3-14的作用下，传动拐臂3-15通过拉杆3-6带动主拐臂顺时针转动，将断路器本体分闸，并由分闸弹簧的预压缩力将其保持在分闸位置(如图3 B)。

注意：

1.在储能状态时，如需要对机构进行检修，可插入分闸锁销或是合闸锁销，以免机构误动作对人造成伤害。

2.在分、合闸操作前，先将分、合闸锁销拔下。

3 电气控制系统

电气控制原理图见图5、图7，电气元件符号说明见图4。

对应断路器处于下列状态：
