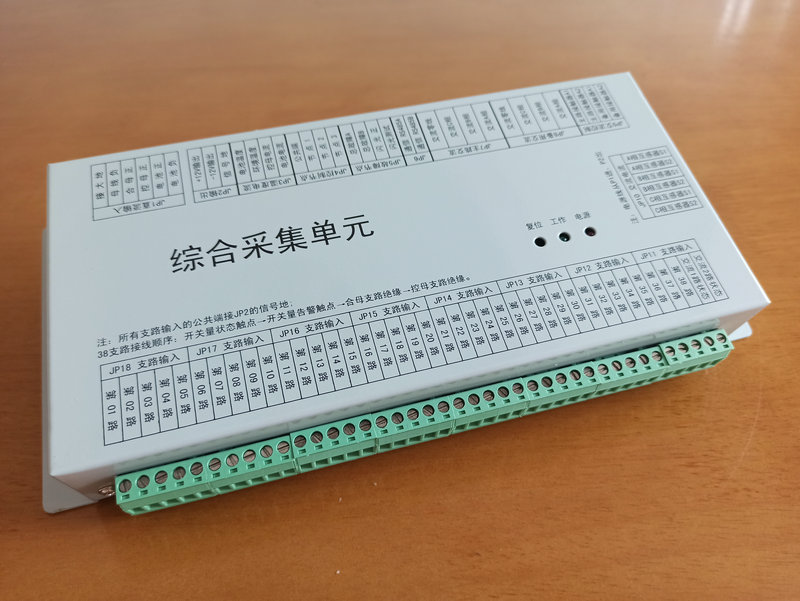

综合采集单元XD-K70CJ检测直流屏交流直流开关量状态！

用户级设置/电池设置
功能：电池充电管理各项参数设置、单体电池告警值设置
1.浮充电压：模块浮充时的输出电压(40~320V，默认235V)
2.均充电压：模块均充时的输出电压(40~320V，默认243V)
3.转均充电流：在浮充状态时，电池充电电流达到这个值，转为均充模式(0.01~1.0C，默认0.02C)
4.均充限流值：在均充状态，最大充电电流限制在这个值范围内(0.01~1.0C，默认0.1C)
5.均充延时：均充模式下，在均充限时的时间内，充电电流小于转均充电流后，按此值范围内保持均充状态（0~999分钟，默认120分钟）
6.定时均充：从上一个均充周期结束开始计时，达到此计时值，进入均充状态，进行维护均充一次（0~180天，默认120天）
7.自动均充限时：自动转入均充状态时，均充状态的最长时间限制在此值范围内（0~60小时，默认18小时）
8.手动均充限时：手动切换到均充状态时，均充状态的最长时间限制在此值范围内（0~60小时，默认18小时）
9.温度补偿系数：根据不同品牌电池的特性，设置相对应的温度补偿，温度升高，电压降低，反之则相反，（0.00~1.00V/℃,默认0.00 V/℃）
10.温度补偿中心：温度补偿的参考点，按实际温度跟此值比较偏移量，按偏移量进行温度补偿（0~50℃,默认25℃）
11.放电限时：当输出节点设置为放电，进行电池组放电维护时，最长放电时间限制在此值范围（0~18小时，默认2小时）
12.放电终止电压：进行电池组放电维护时，当电池组电压低于此值，输出节点动作，终止放电(40~320V，默认190V)
13.电池组欠压：电池组电压低于此值告警(40~320V，默认198V)
14.电池组过压：电池组电压高于此值告警(40~320V，默认260V)
15.浮充过压：浮充状态时，电池组电压高于此值告警(40~320V，默认250V)
16.充电过流：电池充电电流大于此值告警(0~100A，默认7.8A)
17.高温告警：环境温度高于此值告警（0~100℃，默认70℃）
18：低温告警：环境温度低于此值告警（-55~50℃，默认0℃）
19.单体欠压：单体电池电压低于此值告警(0~15V，默认14V)
20.单体过压：单体电池电压高于此值告警(0~10V，默认1V)
21.单体差压：单体电池电压跟电池组平均单体电压值相比较，相差值大于此值告警(0~10V，默认1V)

该方法的实现有以下几种方案。

   等面积法

该方案实际上就是SPWM法原理的直接阐释，用同样数量的等幅而不等宽的矩形脉冲序列代替正弦波，然后计算各脉冲的宽度和间隔，并把这些数据存于微机中,通过查表的方式生成PWM信号控制开关器件的通断,以达到预期的目的.由于此方法是以SPWM控制的基本原理为出发点,可以准确地计算出各开关器件的通断时刻,其所得的的波形很接近正弦波,但其存在计算繁琐,数据占用内存大,不能实时控制的缺点.

硬件调制法是为解决等面积法计算繁琐的缺点而提出的,其原理就是把所希望的波形作为调制信号,把接受调制的信号作为载波，通过对载波的调制得到所期望的PWM波形。通常采用等腰三角波作为载波，当调制信号波为正弦波时，所得到的就是SPWM波形。其实方法简单，可以用模拟电路构成三角波载波和正弦调制波发生电路，用比较器来确定它们的交点，在交点时刻对开关器件的通断进行控制，就可以生成SPWM波。但是，这种模拟电路结构复杂，难以实现精确的控制。

软件生成法

  由于微机技术的发展使得用软件生成SPWM波形变得比较容易，因此，软件生成法也就应运而生。软件生成法其实就是用软件来实现调制的方法，其有两种基本算法：即自然采样法和规则采样法.

  自然采样法

  以正弦波为调制波,等腰三角波为载波进行比较,在两个波形的自然交点时刻控制开关器件的通断,这就是自然采样法.其优点是所得SPWM波形接近正弦波,但由于三角波与正弦波交点有任意性，脉冲中心在一个周期内不等距，从而脉宽表达式是一个超越方程，计算繁琐，难以实时控制。
