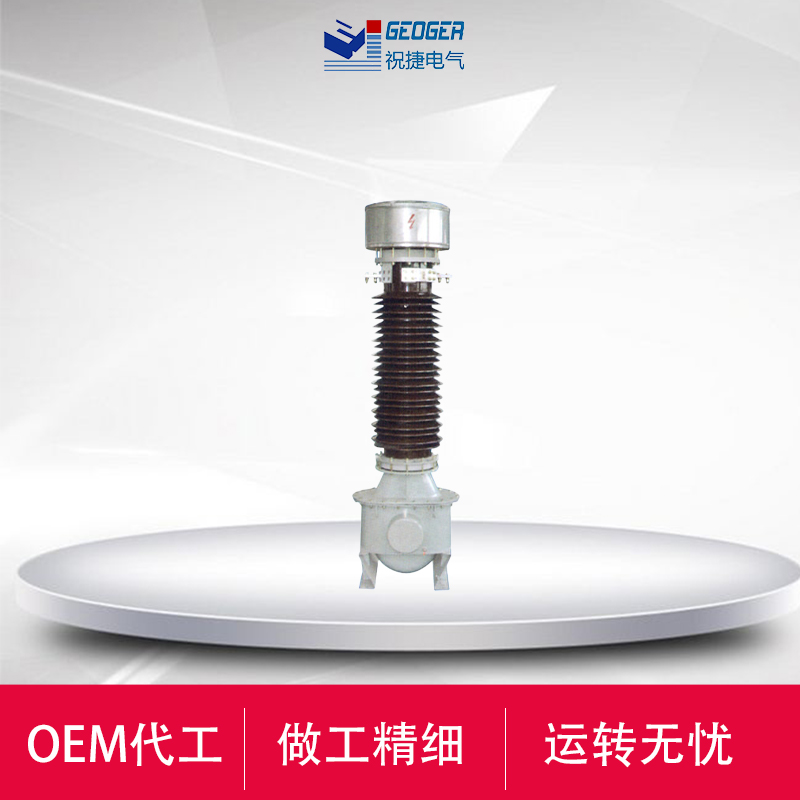

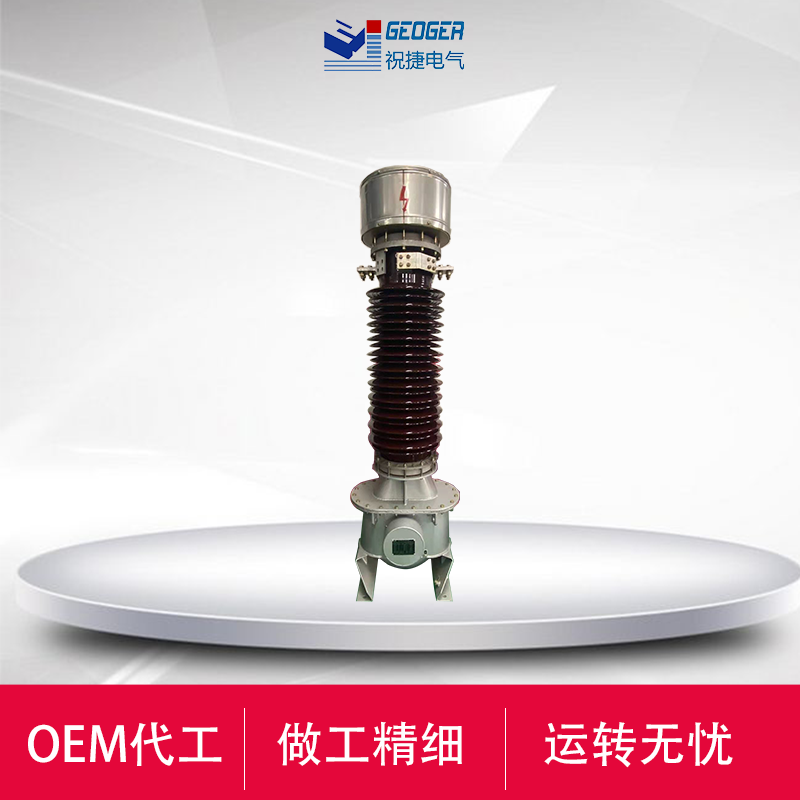

LB6-126型电流互感器是供110KV、50HZ或60HZ交流线路中做电流、电能测量及继电保护用的高压电流互感器。

1.1本型电流互感的全称为LCWB6-110W1

P/P/P/0.5a-b/c,共分三段，各段意义如下：

第一段为基本型号、字母及数值代表的意义是：

L—电“流”互感器      B—带“保护”级

6—设计序号            126—额定电压等级的千伏数

第二段为级次组合，表示本型产品有四个二次绕组，包括一个测量级绕组，准确级为0.5，三个保护级绕组，级号为“P”。

第三段表示电流比，2*a/c，表示同一台产品有两种电流比，通过改变产品顶部储油柜外的连接片接线方式实现，当串联时，电流比为a/c，并联时电流比2*a/c。本型互感器2*a是一次电流数值，C是二次电流数值，具体规格见表1。

1.2使用条件

A，周围环境温度，气温+40℃，气温-25℃，日平均气温+30℃。

注：超过气温-25℃，可提出特殊要求，订货时与制造厂协商确定。

B，安装地点海拔高度：

LB6-126型，海拔不超过1000m，

LB6-126W2型，海拔不超过1500m。

2.产品结构特点

本型互感器为油浸式结构，由油箱、器身、瓷套、储油柜、膨胀器等部分构成。器身浸在变压器油中，由一次绕组和二次绕组组成。一次绕组为“U”型。2*400A及以下产品线芯导线为纸包扁铜线，2*500至2*1000A产品线芯导线为两瓣半圆铝管。主绝缘为电容型油纸绝缘，用高压电缆纸包绕在一次绕组的线芯上，其间设若干个电容屏，内屏接高电位，外屏接地（外屏并叫末屏或地屏）。一次绕组线芯导线
