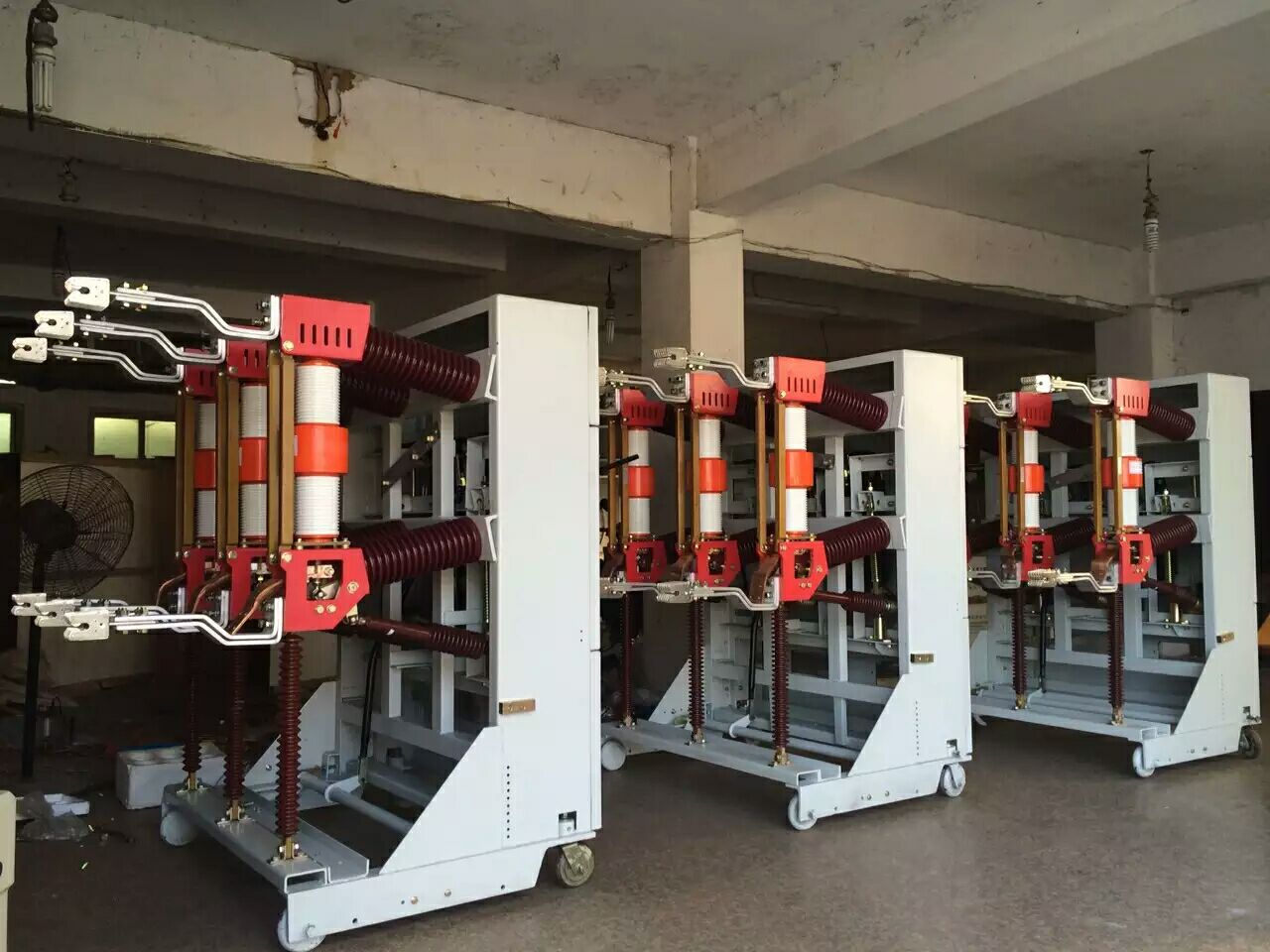

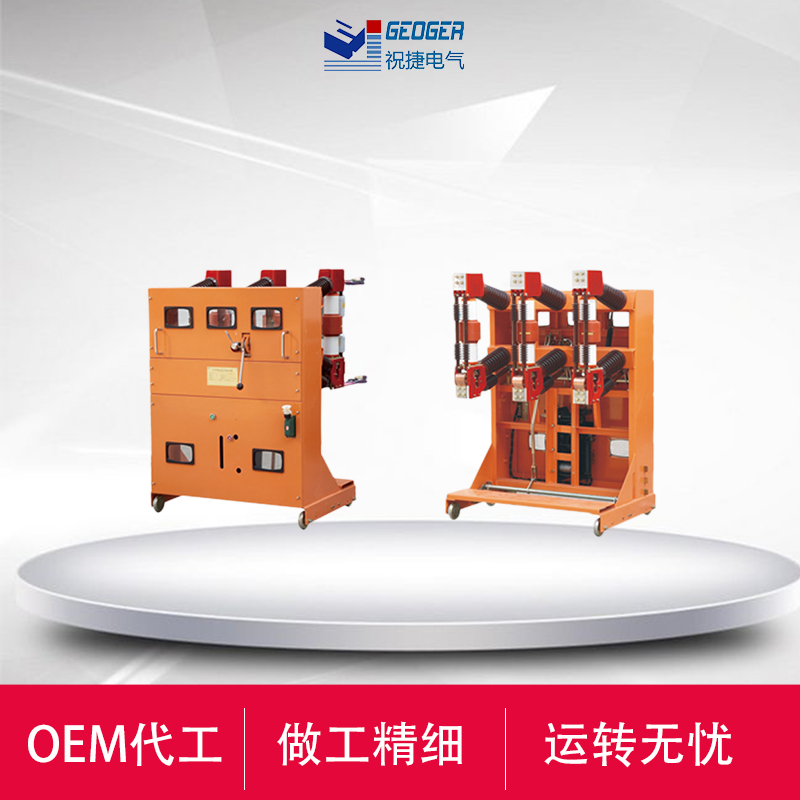

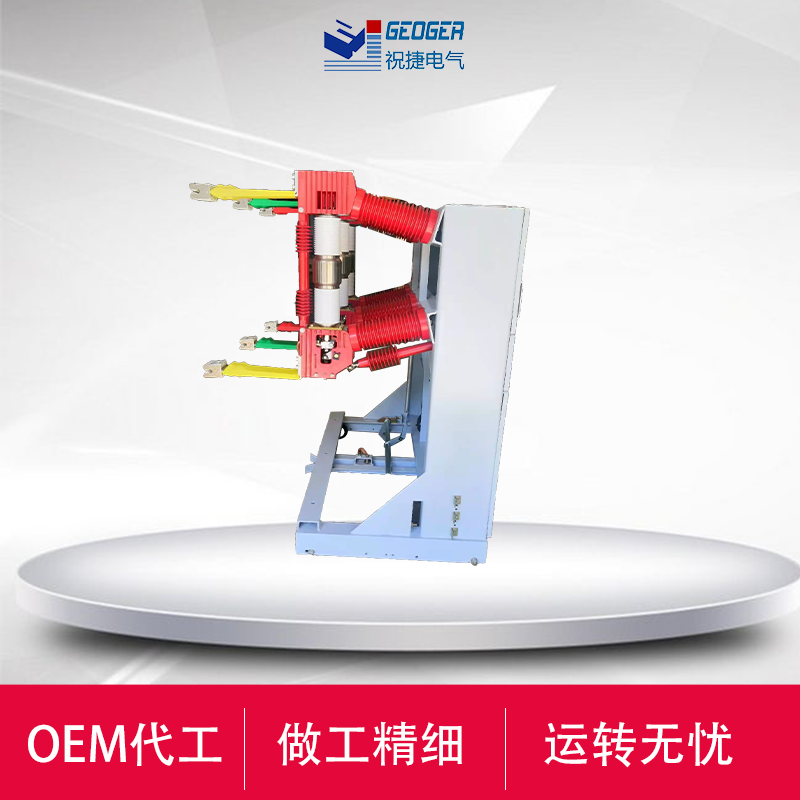

ZN39-40.5系列户内高压真空断路器是三相交流50Hz，额定电压为40.5kV的户内装置，配有CT19弹簧操动机构。产品分为固定式和手车式两种。固定式是配置XGN17-40.5箱式固定式高压开关柜中使用；手车式配置在JYN1-40.5手车上在JYN-40.5移开式金属封闭开关柜或GBC高压开关柜中使用，也可配置在 KYN10-40.5手车上在KYN10-40.5组装式金属封闭开关柜中使用。
序号
项目
单位
参数
1
额定电压
kV
40.5
2
额定电流
A
1250 1600 2000
3
额定短路开断电流
kA
25 31.5
4
动稳定电流（峰值）
kA
63 80
5
4s热稳定电流
kA
25 31.5
6
额定短路关合电流（峰值）
kA
63 80
7
额定短路电流开断次数
次
20
8
额定操作顺序
分-0.3s-合分-180s-合分
9
额定操频率
Hz
50
10
额定雷电冲击耐受电压（全波）
kV
185
11
1min 工频耐受电压
kV
95
12
合闸时间
ms
≤75
13
分闸时间
ms
≤60
14
机械寿命
次
10000
15
额定工作电压
V
AC DC110 AC DC 220
主要机械调整参数
序号
项目
单位
参数
1
触头开距
mm
25±3
2
接触行程
mm
8±2
3
平均合闸速度
m/s
0.6～0.9
4
平均分闸速度
kA
1.8～2.2
5
三相分合不同期性
ms
≤2
6
触头合闸弹跳时间
ms
≤3
本系列产品技术参数高、开断能力强、动作可靠、性能稳定、寿命长、维护简便，且无爆炸危险及污染，供工矿企业，发电厂及变电站控制之用，并适用于频繁操作的场所，也可用于切合电容器组等特殊场合。
使用环境
1、周围空气温度：上限+40℃，下限-10℃，高寒地区-25℃;
2、海拔：1000m;
3、相对湿度：日平均值不大于95%；月平均不大于90%；（+25℃）；饱和蒸汽压：日平均不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa
4、振福：地震烈度不超过8度；
5、不适用于易燃、爆炸危险、化学腐蚀及剧烈震动的场所。
