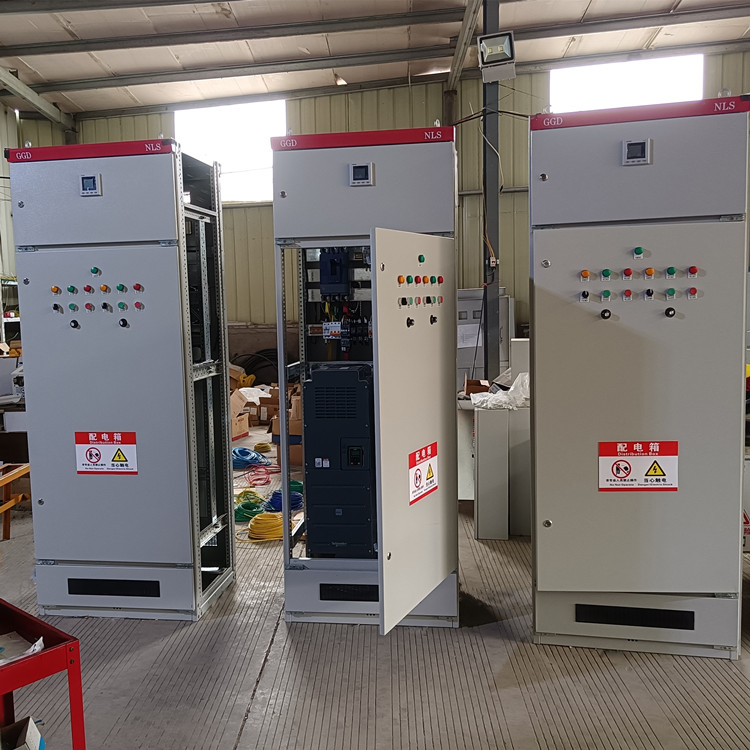

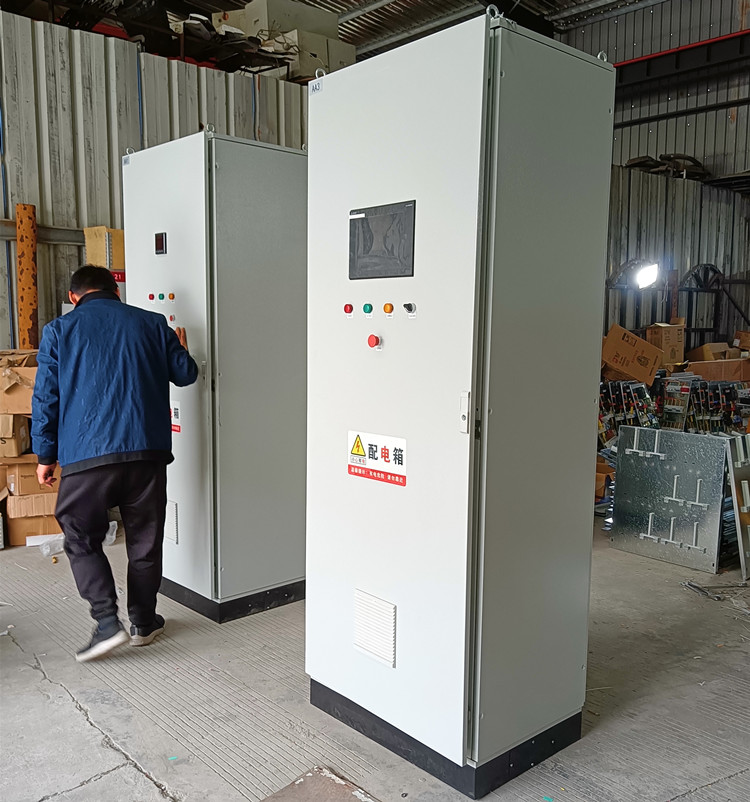

控制柜系统产品照片展示（定制款，照片仅供参考）：

1、风机水泵专用型变频器；

2、智能化恒压（流/温）供水控制程序；

3、可编程序逻辑控制器（即PLC，可选）；

4、人机界面（即触摸屏，可选）；

5、远传压力表（传感器）等；

变频水泵控制柜的结构及原理

水泵控制柜系统通过测到的管道压力，经变频器系统内置的PID调节器运算，调节输出频率，然后实现管网的恒压供水。变频器的频率超限信号（一般可作为管网压力极限信号）可适时通知PLC的进行变频泵切换。为防止水锤现象的产生，泵的开关将联动其出口阀门。

1、高效节能

供水专用型变频控制柜能按需设定压力，然后，根据设定的压力自动调节水泵转速和水泵运行台数，使设备运行在高效节能的状态。

2、供水压力稳定

供水专用型变频控制柜可以实现对供水系统的闭环控制，能自动调节供水系统压力和设定压力的差值，使系统压力保持恒定。

3、操作方便、简单

供水专用型变频控制柜是由风机水泵专用型变频器或是风机水泵专用型变频器加智能化恒压（流/温）控制程序自动控制，操作简单。

4、延长水泵电机寿命

各泵皆为软起动，消除了起动时的冲击电流，延长了设备了使用寿命；各泵循环软起动，使各泵不会因长久不用而生锈或使用频繁而磨损。

6、完善的保护功能

具有短路、过流、过压、过热、过载等多种保护，水泵运行如有故障，自动停止工作并报警输出；供水专用型变频控制柜具有自检、故障判断、故障记忆、故障显示、自动起动备用泵等功能。

7、小流量小泵自动运行功能

可配接小流量泵，在夜间或其它小流量情况下，自动关闭大水泵，开启小流量水泵，从而避免因开大功率水泵而造成的浪费。

8、联网控制

供水专用型变频控制柜配有通讯串行口，能和计算机连接，实现计算机联网直接控制。

9、安全可靠

当供水专用型变频控制柜中的风机水泵专用型变频器发生故障时，供水专用型变频控制柜会自动转换至工频状态继续运行，以确保供水不间断；如果突然停电后再来电，供水专用型变频控制柜会自动启动供水系统；
