棘轮受到顺时针旋转的力矩，但合闸脱扣器3-2又将棘轮上的合闸止位销3-3锁住，从而将机构保持在合闸预备状态（如图3 A和图3 B）。

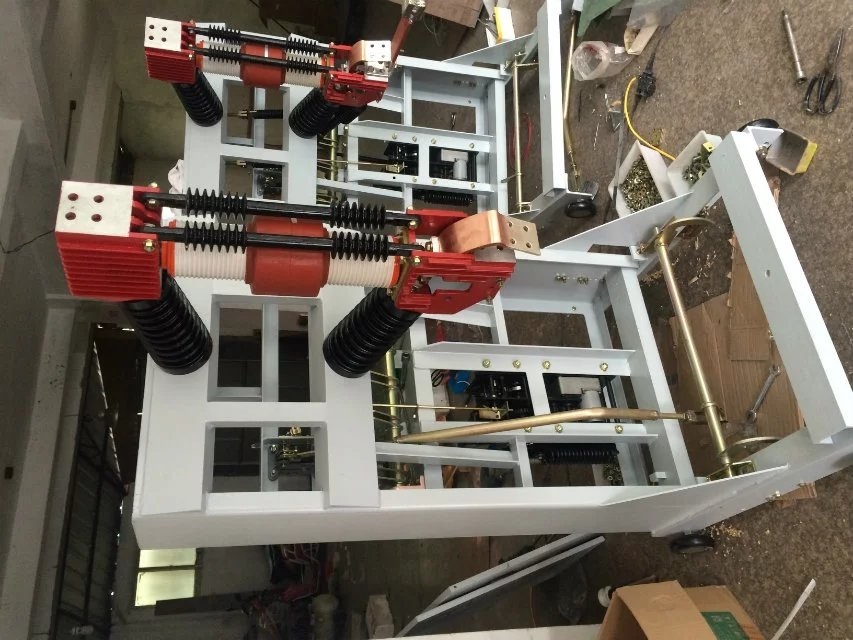

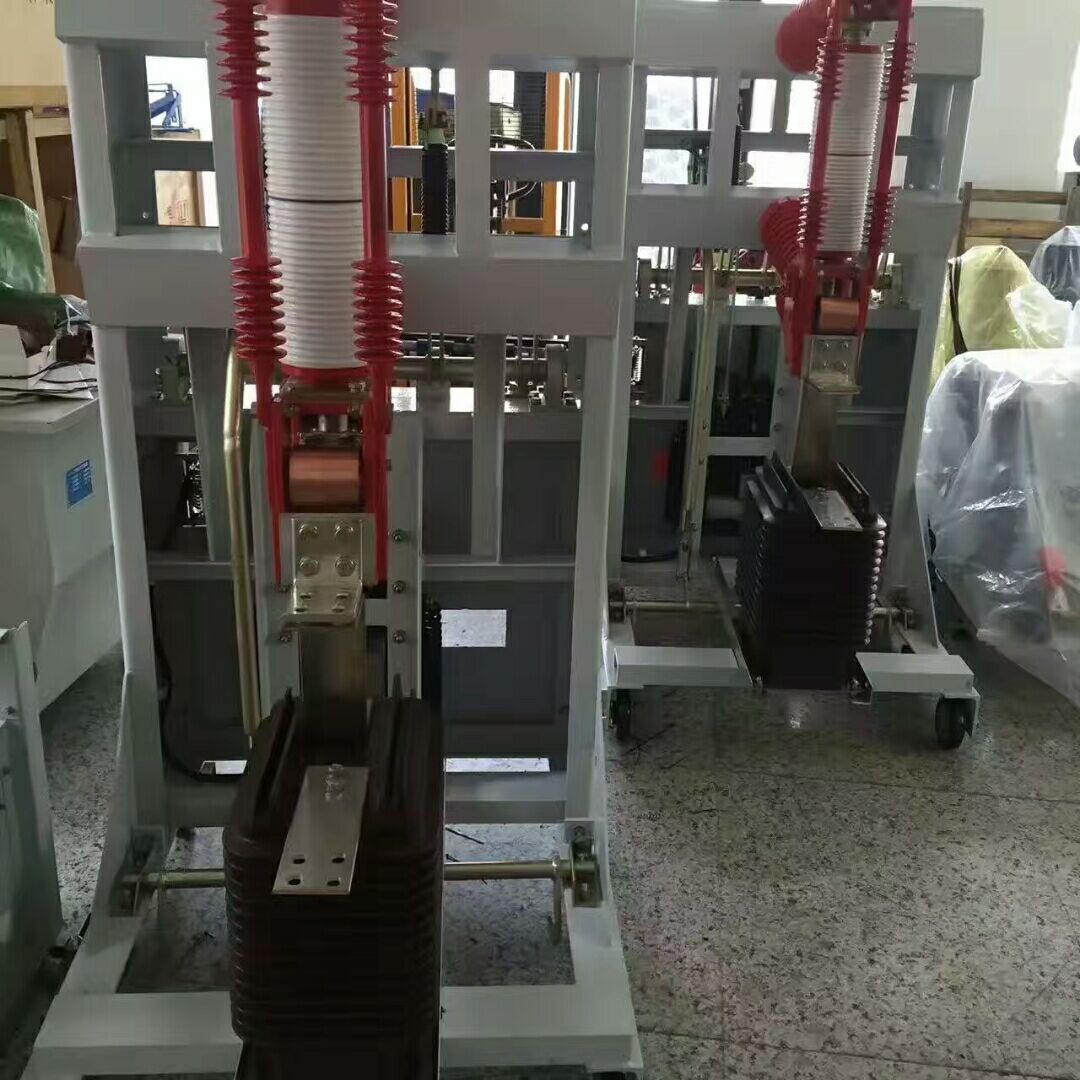

2.2 合闸操作

弹簧机构处于分闸位置且合闸弹簧3-1已储能（如图3 B）。当合闸电磁铁受电动作后，合闸脱扣器3-2释放棘轮3-4上的合闸止位销3-3，从而在合闸弹簧的作用下，棘轮通过传动轴3-7带动凸轮3-9顺时针旋转，凸轮又推动主拐臂上3-10的磙子3-11，再带动主拐臂和通过拉杆3-6带动传动拐臂3-15逆时针旋转，将断路器本体合闸并对分闸弹簧储能。当断路器合闸到位后，分闸脱扣器3-13又将主拐臂上的分闸止位销3-12锁住，从而保持断路器本体在合闸位置和分闸弹簧在压缩储能状态(如图3 C），为下一次分闸准备。

2.3 分闸操作
