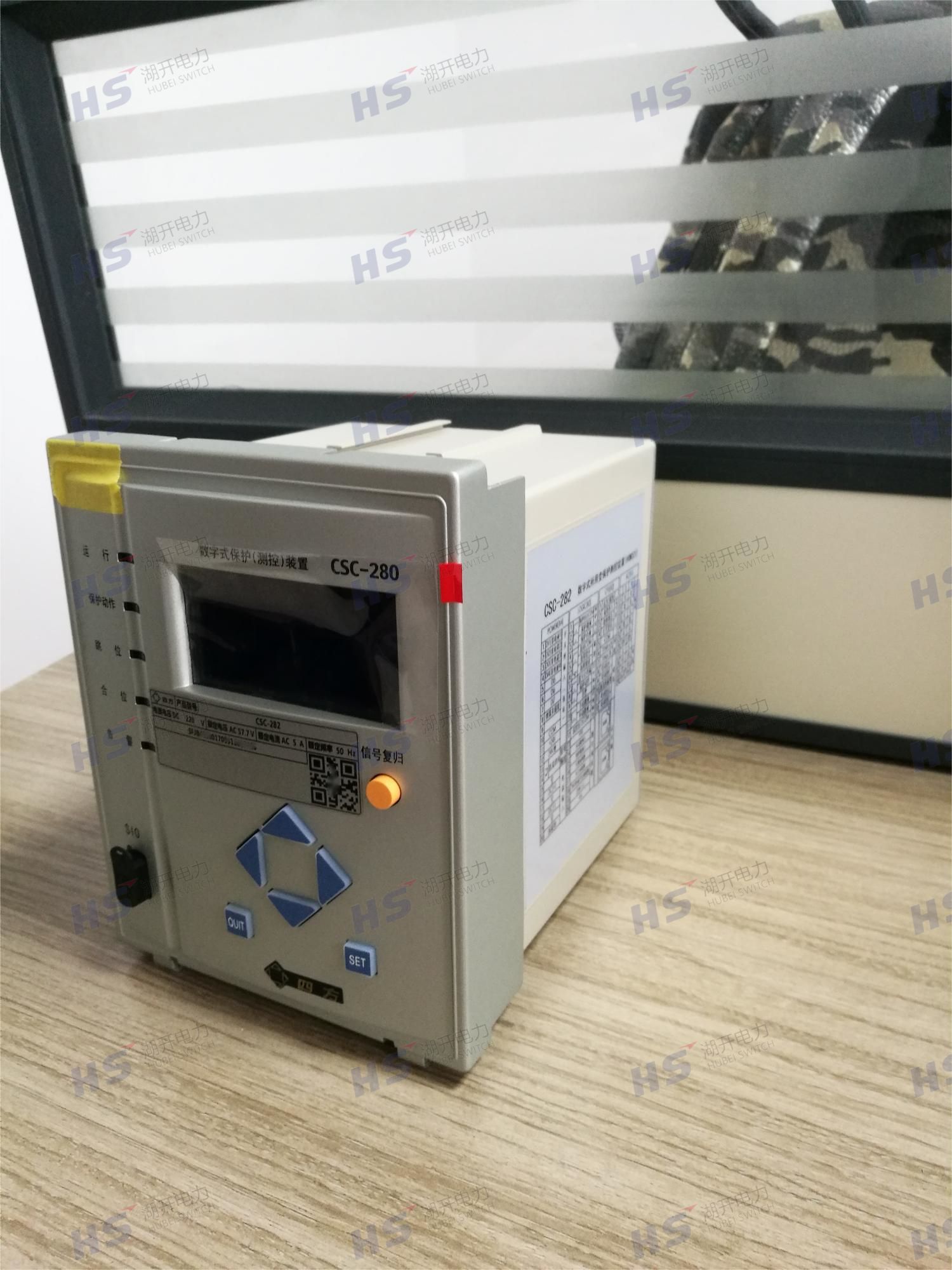

CSC-285数字式电容器微机综合保护装置

  装置功能组件概述

  装置采用功能模块化设计思想，不同的产品由相同的功能组件按需要组合配置，实现了功能模块的标

  准化。装置由交流插件，CPU、出口及电源组合插件以及人机接口组件构成，硬件结构图如图 2。

  1 交流插件（AC）

  交流模块包含电压变换器和电流变换器，它们将 CT 或 PT 二次侧电流电压转换为数据采集系统可以

  处理的信号，并起到电气隔离的作用。不同型号的装置其电流电压变换器的配置可能不同。同时，交流插

  件上 Iout 端子为 4-20ma 输出。不同型号的装置位置可能不同。

  3 CPU 插件（CPU）

  CPU 模块是本装置的核心模块，包含 CPU 系统、模拟量采集系统、开关量输入/输出系统、实时硬时

  钟系统和高速通信系统。采用多层印制板和表面贴装工艺制作，并采取了多种抗干扰隔离措施。

  4 开出插件（DO）

  开出模块提供保护跳合闸控制、跳合闸控制、动作/告警信号输出等功能，并起到电气隔离的作

  用。其中，所有重要出口只能在启动继电器开放以后才能执行，避免器件损坏所造成的误动。

  跳闸模块提供断路器位置监视、跳合闸保持及防跳等功能。跳合闸保持电流在 0.5～4A 范围内自适应，

  不需要更改回路的电气参数。根据用户的技术要求，也可取消本模块中的跳合闸操作回路。

  5 人机接口（MMI）

  MMI 模块采用内部通信方式与 CPU 模块进行数据交换，为用户提供对装置的本地操作接口，包括LCD

  显示屏、LED 指示灯、操作按键以及 RS232 调试端口。

  6 电源插件（POW）

  电源模块利用逆变原理将直流 220V/110V 输入转换为装置工作所需的三组直流电压，几组工作电压均

  7 插件布置

  MMI 模块安装在装置前面板内，其他插件由后面插拔，图 3 为装置插件布置图，该图指出了标准配

  置下的插件位置及排列顺序，工程应用中，插件布置图可能随着硬件配置的不同有所差异，具体情况请参

  照各装置背板端子图。

  不共地且采用浮地方式，起到电气隔离的作用。为提高电源回路的抗干扰性能，模块在内部其直流输入和

  引出的外部 24V 电源回路中均装设抗干扰滤波器件。模块还配备有完善的电源保护功能（欠压、过压、过

  流、过功率等）以防止电源故障造成装置损坏。电源模块提供 9 路 220V 或 110V 强电开入，并提供可靠的

  电气隔离。
