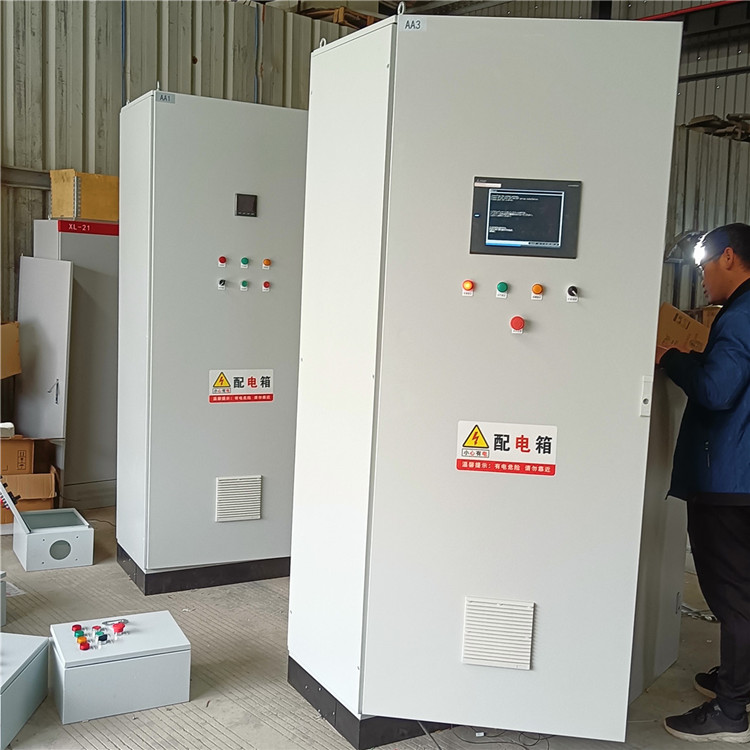

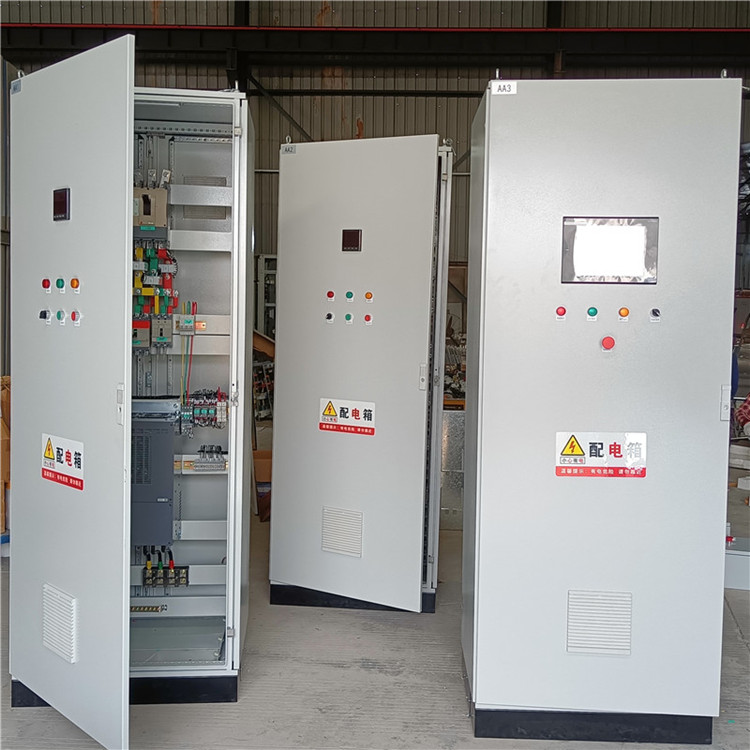

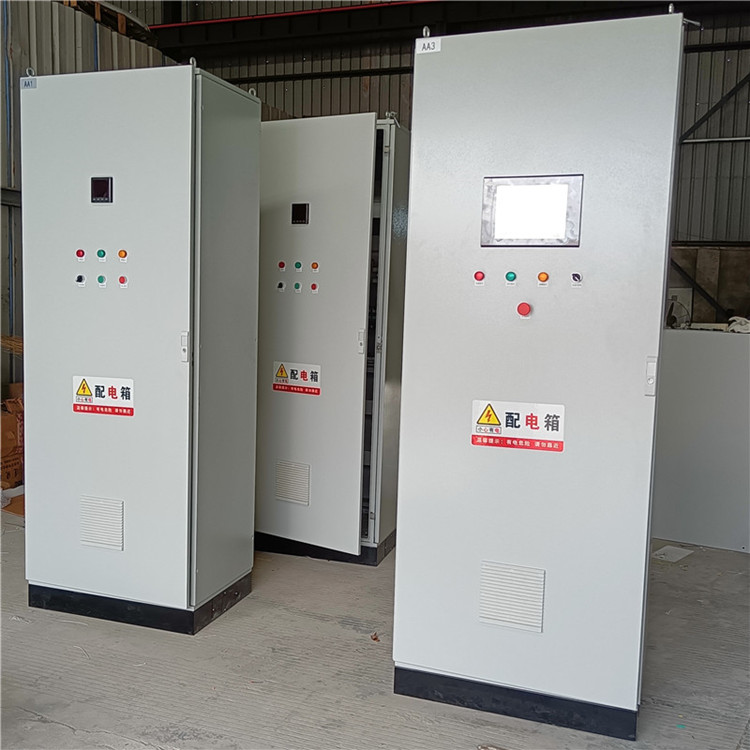

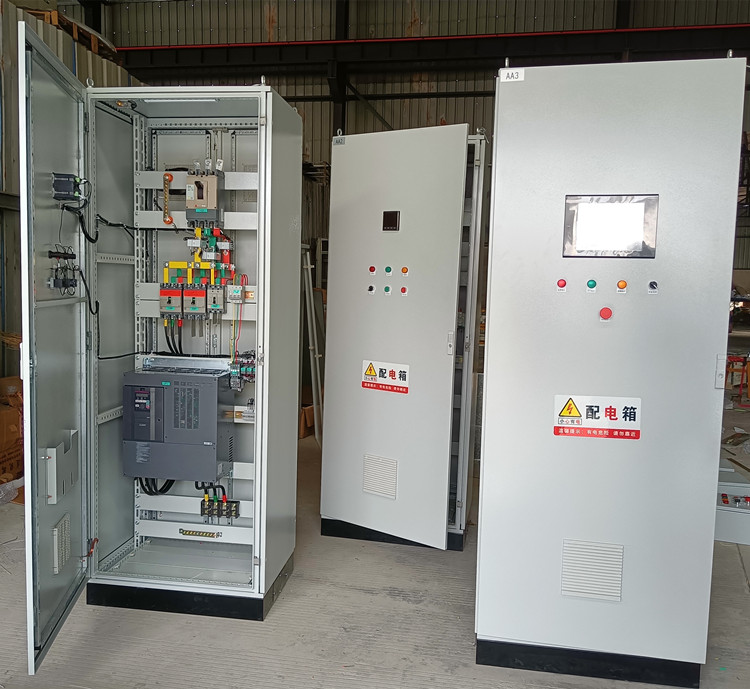

PLC控制柜包括那些元器件及功能

一、空气开关：

空气开关也叫空气断路器、简称空开，是控制柜必不可少的元件，通常从外部引入柜内的电源，都要经过空开，才能到达内部，空开的功能除了通断电源，更多的做为短路保护和过载保护。当检测到内部电源短路或者过载后，可以瞬间切断电源，防止更严重的事故发生。

二、开关电源：

开关电源可以把交流220V的电源转化成直接24V电源，也就是俗称的弱电，用于控制电磁阀、交流接触器、中间继电器，或者给PLC、触摸屏供电。

三、中间继电器：

中间继电器的作用从名称就可以看出，做为中介来使用，通常PLC输出的电流都比较小，如果直接用来控制大电流的外部设备，可能会烧毁PLC的输出点，为了保护PLC，我们在电路中间加了个中介，用弱电控制强电，或者用小电流控制大电流，或者实现远程控制。中间继电器的输入一般为DC24V，而触点分为二组或者四组，每组都是一对常开点、一对常闭点，根据需要进行选择。

四、交流接触器：

交流接触器的作用和中间继电器类似，也是用于小电流控制大电流，一路寻电控制多路强电，通常用于三相或者单相电机的控制电路中。

交流接触器有三路主触摸，辅助触点可以有一组常开或者一组常闭，用来反馈信号给PLC，也有的型号可以有两组辅助触点，常开常闭各一组。

通常交流接触器还要串联热继电器，简称热保，用来防止电路回路过载而产生的电流过大，用以保护电机。

五、接线端子：

接线端子样式很多，主要功能就是电路之间的转接，大家可以根据需要进行选择

六、走线槽：

走线槽放置于控制柜中，所有导线从走线槽中穿过，使布线更美观，有序。在选择走线槽时一定要充分考虑导线截面积，选择合适尺寸的线槽防止电缆过多拥挤，产生过热、着火等事故，一般要预留空间的30%用于散热。

七、导轨：

导轨固定要安装板上，用于其它元件的快速安装。现在大部分元器件都做到了安装标准统一，可以直接安装。

八、其它附件：

其它附件并不是常用的，但有时候也会用到，比如保险丝座，电源滤波器等，合格选择你的元器件，才是一名合格的电气工程师。

环境条件

1、环境温度在0℃-55℃，防止太阳光直接照射；

2、空气的相对湿度应小于85%（无凝露）。

3、远离强烈的震动源，防止震动频率为10-55HZ的频繁或连续震动。

4、避免有腐蚀和易燃的气体。

适用范围

主要适用生产生活集中给水、自来水的二次增压、园林喷洒、管网稳压，水景的自动给水，主要是替代高位水箱，杜绝水质二次污染，气体保压，按需设定，管网稳压给水，占地少，投资省，建设周期短，调节峰谷水量，自动启停，高效节能。
