型号
保护功能
备注
PSL641UX
三段式复压方向闭锁过流保护、二段式方向零序保护及零序告警、过流加速保护和零序加速保护、过负荷保护、低周减载功能、低压减载功能、三相重合闸功能、小电流接地选线功能、CT断线、PT断线
适用于35kV及以下馈线保护
PST641UX
差动速断保护、比率差动保护,TA断线判别
适用于35kV及以下电压等级变压器主保护
PST642UX
复合电压闭锁过流保护、电流启动通风、电流闭锁调压、过负荷保护、加速保护、零序过电流保护、TV断线保护
适用于35kV及以下电压等级变压器后备保护,分侧配置
PST645UX
三段复合电压闭锁过流保护、高压侧三段零序过流保护、低压侧三段零序过流保护、过负荷(报警/跳闸可选)、零序过压保护(告警/跳闸可选)、低电压保护、手合加速保护、4路非电量保护
适用于所用变/接地变压器/厂用变保护
PST648UX
差动速断保护、比率差动保护、TA断线判别、两段式过流,过负荷、4路非电量保护
适用于110kV以下电压等级串并联电抗器保护
PSC641UX
二段式相间电流保护、二段式零序电流保护、过流反时限保护、零序反时限保护、欠压保护,过压保护,三路独立的不平衡保护,自动投切功能、非电量保护、TV断线
适用于变电所内并联电容器组保护
PSP641UX
典型备用电源自投方式、过负荷联切、二段式复压闭锁母联过流保护、一段式零序过流保护、充电保护、TV断线
线路备自投、母联分段备自投
PSM641UX
差动速断、比率差动、电流速断、过电流、过负荷保护、接地保护、过热保护、失步保护、逆功率保护、长起动、堵转保护、低电压、过电压保护、非电量保护、F-C闭锁功能
适用于2000kW及以上容量的大中型异(同)步电动机保护
PSM642UX
电流速断、过电流、过负荷保护、接地保护、过热保护长起动、堵转保护、低电压、过电压保护、非电量保护，F-C闭锁功能
适用于2000kW以下异步电动机
1 概述
PSP 641U 备用电源自投装置是以典型电源自投方式为基本配置，同时集成了各种测量和控制功能的 多功能装置，适用于各电压等级的变电站自动化系统。应用领域覆盖电力、水利、交通、石油、化工、煤 炭、冶金等行业。
1.1 备投及保护功能配置
a) 7 种典型备用电源自投方式；
b) 过负荷联切；
c) 二段式复压闭锁母联过流保护；
d) 一段式零序过流保护；
e) 充电保护； f) TV 断线判别。
1.2 测控功能配置
a) 22 路外部开关量输入遥信采集；
b) 断路器位置、手动分闸及事故遥信；
c) 正常断路器遥控分合；
d) 2 路脉冲输入、电度量累计；
e) GPS 对时输入。
2 技术参数
2.1 保护元件***工作范围
序号
名称
主要技术指标
1
电压
1.0V～150.0V
2
相电流
0.04IN～20IN
注：ⅠN 为额定值，下同。
2.2 保护元件定值误差
序号
名称
主要技术指标
1
电压元件
≤±2.5%整定值或±0.005UN
2
电流元件
≤±2.5%整定值或±0.01IN
3
时间元件:定时限
≤±1％整定值＋40ms
注：UN 为额定值，下同。
2.3 保护整组动作时间电流速断：1.5 倍整定值时，不大于 1%定时间定值或 40ms
2.4 通信接口
序号
名称
技术指标
1
以太网口
2 个，波特率 100Mbps
2
485 通讯
2 个，波特率 0-19200bps，长度＜1000m
3备投功能及保护原理
PSP 641U 备用电源自投装置（以下简称备投装置）提供了 14 路模拟量输入，22 路开关量输入，6 个电压定值，13 个电流定值，15 个时间定值，13 付独立的触点输出。定值及所有输入量都可以成为控制备投动作的可编程元件。为防止备投重复动作，采用保护装置中重合闸逻辑的做法，只有在充电完成后才允许自投。
订货须知或订货时应提供的技术参数要求

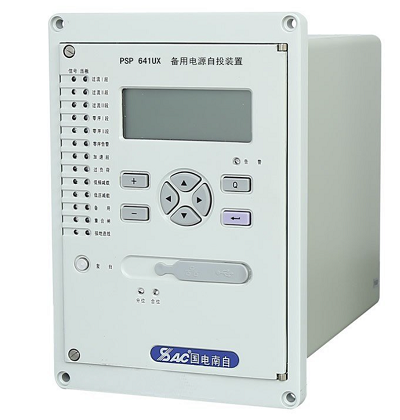

国电南自PSP 641UX备用电源自投装置
电源电压值：220V或110V
额定电压：100/根号3V,100V
交流电流：5A或1A
额定频率：50HZ
a产品型号、名称、订货数量
b交流电流、电压、频率额定值
c直流电压额定值
d***功能要求
06
07
2024
国电南自PSP 641UX备用电源自投装置
来源:[湖北飞驰科技有限公司]
联系人：李女士
手机：18062398091
电话：0717-6683666
传真：0717-6756655
QQ：3378045757
Email：3378045757@qq.com
地址：湖北省宜昌市宜昌市开发区港城路6号
品牌：国电南自
价格：999.00
元/台
供应地：湖北省宜昌市
产品型号：PSP 641UX
