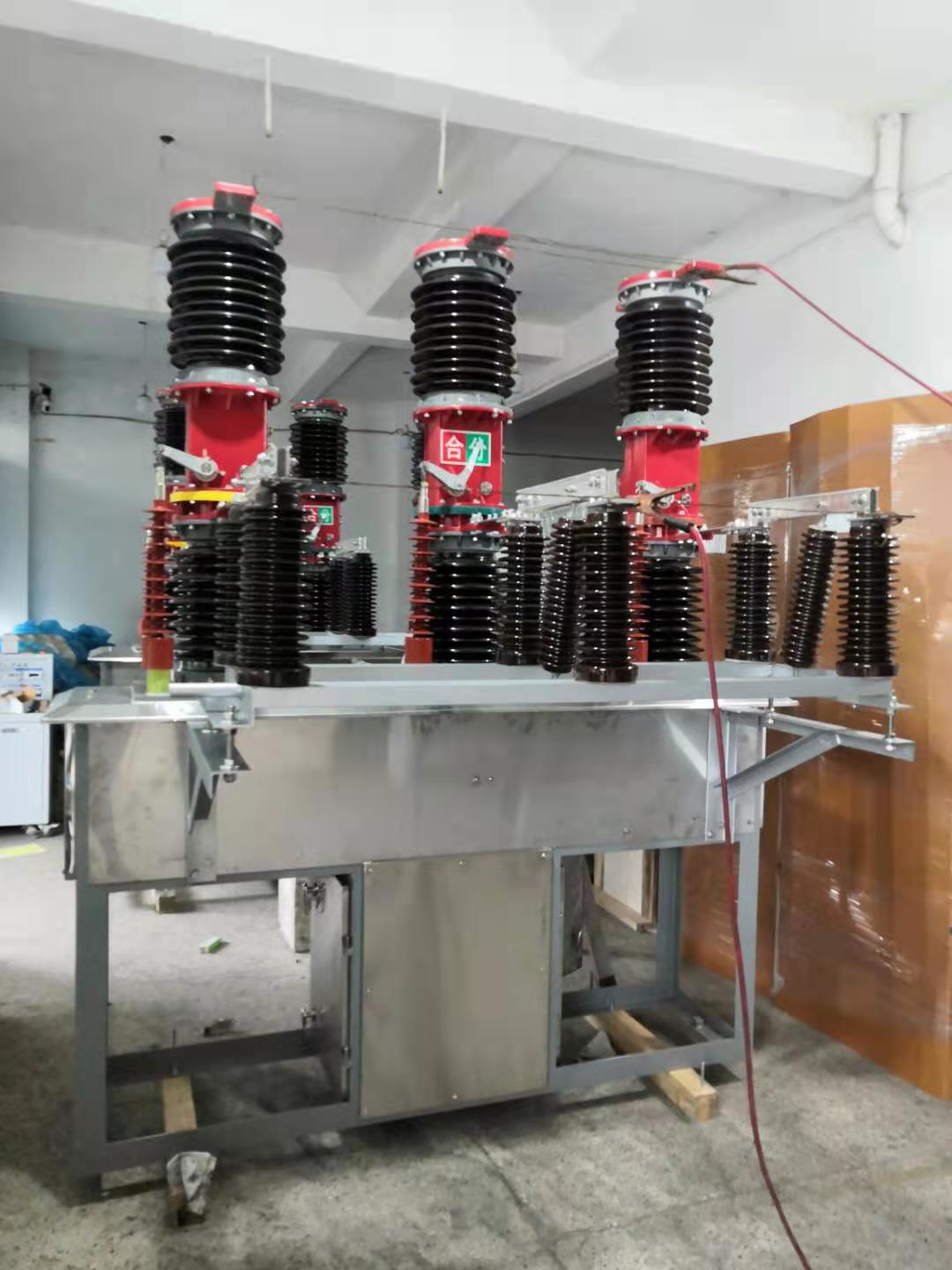

继电器(K2)的31/32接点和辅助开关接点到达分闸线圈(K22)，使分闸电磁铁动作，从而断路器分闸并带动辅助开关转换，辅助开关10/12接点切断分闸回路。

3.2 电机储能控制原理

当断路器合闸后，储能位置开关(SP1)的1/2接点接通，从而储能控制延时继电器(K3)动作，其接点13/14又将电机控制接触器(KM)线圈接通，电机回路接通对合闸弹簧储能。储能到位时，机构传动轴上的凸轮将储能位置开关切断。

当机构储能系统发生故障时，电机运转时间过长(超过16s)其储能控制延时继电器的55/56接点动作将电机储能控制回路切断以保护电机并向中控室发出报警信号。

3.3 加热驱潮原理

机构箱内装有驱潮器（EHD）和加热器(EHK)，在产品运行时，驱潮器始终投入；当环境温度低于5℃时，温控开关ST将加热器投入。

3.4 SF6气体压力报警控制回路

当SF6气体发生泄漏其密度低于报警压力时，密度继电器(KD)的1/2接点闭合，使SF6气压过低报警继电器(K1)动作，接通机构箱中低气压报警信号灯并向控制室发出报警信号。

若SF6气体密度低于功能压力时，密度继电器(KD)的3/4触电闭合，使SF6功能压力闭锁继电器(K2)动作，切断合闸、分闸回路，断路器不能进行合闸分闸操作。

3.5 为用户提供的电源、控制及信号端子
