主要信息
补充信息
产品系列
ATV320
产品类型
变频器
应用领域
复杂机器
变量
标准版本
驱动器格式
书本
安装类型
壁挂式安装
通讯端口协议
Modbus 串行
CANopen
选项卡
通讯模块, CANopen
通讯模块, EtherCAT
通讯模块, Profibus DP V1
通讯模块, Profinet
通讯模块, 以太网Powerlink
通讯模块, Ethernet/IP
通讯模块, DeviceNet
额定电源电压 [Us]
380...500 V - 15...10 %
额定输出电流
17.0 A
电动机功率 (kW)
7.5 kW 适用 重载
EMC 滤波器
C2类EMC滤波器
IP防护等级
IP20
环境
离散量输入数量
7
数字量输入类型
STO 安全扭矩中断, 24 V 直流, 阻抗: 1.5 kOhm
DI1...DI6 逻辑输入, 24 V 直流 (30 V)
DI5 可编程为脉冲输入: 0…30 kHz, 24 V 直流 (30 V)
离散量输入逻辑
正逻辑(源)
负逻辑 (漏)
离散量输出数量
3
输出型式
开放式集电器 DQ+ 0…1 kHz 30 V 直流 100 mA
开放式集电器 DQ- 0…1 kHz 30 V 直流 100 mA
模拟量输入数量
3
模拟量输入类型
AI1 电压: 0...10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI2 双极差分电压: +/- 10 V 直流, 阻抗: 30 kOhm, 分辨率 10 位
AI3 电流: 0...20 mA (或 4-20 mA, x-20 mA, 20-x mA 或其他配置模式), 阻抗: 250 ?, 分辨率 10 位
模拟量输出数量
1
模拟量输出 型号
软件-可配置电流 AQ1: 0...20 mA 阻抗 800 ?, 分辨率 10 bits
软件-可配置电压 AQ1: 0...10 V 直流 阻抗 470 ?, 分辨率 10 bits
继电器输出类型
可配置的继电器逻辑 R1A 1 NO 电气寿命 100000 次
可配置的继电器逻辑 R1B 1NC 电气寿命 100000 次
可配置的继电器逻辑 R1C
可配置的继电器逻辑 R2A 1 NO 电气寿命 100000 次
可配置的继电器逻辑 R2C
最大开关电流
继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 250 V AC
继电器输出 R1A, R1B, R1C 在…上 阻性（负载） 量, cos phi = 1: 3 A 在…上 30 V 直流
继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 250 V AC
继电器输出 R1A, R1B, R1C, R2A, R2C 在…上 感性负载 量, cos phi = 0.4 L/R = 7 ms: 2 A 在…上 30 V 直流
继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 250 V AC
继电器输出 R2A, R2C 在…上 阻性（负载） 量, cos phi = 1: 5 A 在…上 30 V 直流
最小开关电流 [Imin]
继电器输出 R1A, R1B, R1C, R2A, R2C: 5 mA 在…上 24 V 直流
访问方法
从（站） CANopen
4 quadrant operation possible
True
异步电机控制配置文件
电压/频率比，5点
无传感器磁链矢量控制标准
电压/频率比
无传感器磁链适量控制-节能
电压/频率比，2点
同步电机控制配置模式
无传感器矢量控制
Maximum output frequency
0.599 kHz
瞬时过转矩
170…200 % 标称电机转矩
加速和减速倾斜
线性
U
S
CUS
斜坡切换
Acceleration/deceleration ramp adaptation
Acceleration/deceleration automatic stop with DC injection
电机滑差补偿
自动 无论负载情况
可调0…300 %
不可用电压/频率比（2 或 5 点）
开关频率
2...16 kHz 可调
4...16 kHz 有
额定开关频率
4 kHz
制动至停止
采用直流注入
Brake chopper integrated
True
线路电流
26.5 A 在…上 380 V (重载)
18.7 A 在…上 500 V (重载)
最大输入电流
26.5 A
Maximum output voltage
500 V
视在功率
16.2 kVA 在…上 500 V (重载)
网络频率
50...60 Hz
Relative symmetric network frequency tolerance
5 %
预期线路Isc
22 kA
Base load current at high overload
17.0 A
功耗W
风扇: 229.0 W 在…上 380 V,开关频率 4 kHz
With safety function Safely Limited Speed (SLS)
True
With safety function Safe brake management (SBC/SBT)
False
With safety function Safe Operating Stop (SOS)
False
With safety function Safe POSTTTION (SP)
False
With safety function Safe programmable logic
False
With safety function Safe Speed Monitor (SSM)
False
With safety function Safe Stop 1 (SS1)
True
With sft fct Safe Stop 2 (SS2)
False
With safety function Safe torque off (STO)
True
With safety function Safely Limited POSTTTION (SLP)
False
With safety function Safe Direction (SDI)
False
保护类型
输入断相: 驱动
输出相线和接地之间的过流: 驱动
过热保护: 驱动
电机各相线之间短路: 驱动
热保护: 驱动
宽度
150 mm
高度
308.0 mm
深度
232.0 mm
产品净重
4.4 kg
包装单位
操作位置
垂直方向 +/- 10°
产品认证
CE
ATEX
NOM
GOST
EAC
RCM
KC
标识
CE
ATEX
UL
CSA
EAC
RCM
符合标准
EN/IEC 61800-5-1
电磁兼容性
静电放电抗干扰 级别 3 符合 IEC 61000-4-2
射频电磁场辐射抗扰度试验 级别 3 符合 IEC 61000-4-3
抗快速瞬变 级别 4 符合 IEC 61000-4-4
1.2/50和8/20 μs复合波（测试） 级别 3 符合 IEC 61000-4-5
抗射频场引起的传导波动 级别 3 符合 IEC 61000-4-6
电压下降与断路抑制测试 符合 IEC 61000-4-11
Environmental class (during operation)
Class 3C3 according to IEC 60721-3-3
Class 3S2 according to IEC 60721-3-3
Maximum acceleration under shock impact (during operation)
150 m/s2 at 11 ms
Maximum acceleration under vibrational stress (during operation)
10 m/s2 at 13...200 Hz
Maximum deflection under vibratory load (during operation)
1.5 mm at 2...13 Hz
Permitted relative humidity (during operation)
Class 3K5 according to EN 60721-3
冷却空气容量
60 m3/h
过电压类别
III
调节回路
可调的PID调节器
速度精度
+/- 10 % 标称滑距 0.2 Tn 至 Tn
污染等级
2
Ambient air transport temperature
-25…70 °C
环境温度
-10…50 °C 无
50…60 °C 有
贮存环境温度
-25…70 °C
合同保修
Unit Type of Package 1
PCE
Number of Units in Package 1
1
Package 1 Height
20.500 cm
Package 1 Width
27.200 cm
Package 1 Length
32.800 cm
Package 1 Weight
5.620 kg
Unit Type of Package 2
P06
Number of Units in Package 2
10
Package 2 Height
75.000 cm
Package 2 Width
60.000 cm
Package 2 Length
80.000 cm
Package 2 Weight
69.960 kg
保修单
18 个月
02
19
2023

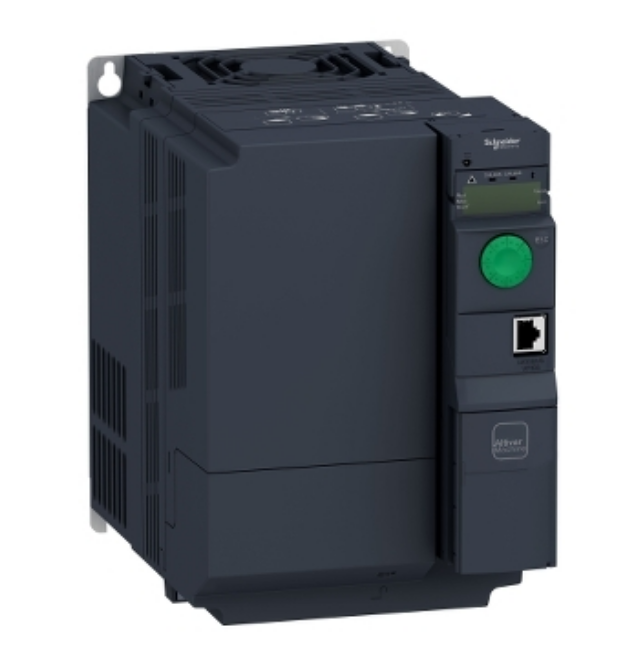

施耐德变频器ATV320U75N4B现货正品供应 ATV320系列 原装现货
来源:[江苏多飞电气自动化有限公司]
联系人：甘先生
手机：13301509108
电话：133-01509108
传真：133-01509108
QQ：429719683
Email：429719683@qq.com
地址：江苏省常州市常州市武进区科教城科教会堂B座
品牌：施耐德
价格：2565.00
元/台
供应地：江苏省常州市
产品型号：ATV320U75N4B
