主要信息
50 dB
产品系列
Easy Altivar 310
产品类型
变频器
应用领域
简易机械
组装方式
带散热片
产品短名
ATV310
电网相数
三相
额定电源电压 [Us]
380...460 V - 15...10 %
电动机功率 (kW)
30.0 kW 适用 标准负载
22.0 kW 适用 重载
电机功率
40.0 hp 适用 标准负载
30.0 hp 适用 重载
噪音级别
产品功能
异步电机
每套数量
"一套 1 只"
EMC 滤波器
无EMC 滤波器
冷却方式
集成风扇
供电频率
50/60 Hz +/- 5 %
通讯端口协议
串口Modbus
端口类型
RJ45 (前面板) 适用 串口Modbus
物理接口
RS485 - 2 线 适用 串口Modbus
传输帧
RTU 适用 串口Modbus
传输率
4800 bit/s
9600 bit/s
19200 bit/s
38400 bit/s
地址数
1…247 适用 串口Modbus
通讯服务
读保持寄存器 (03) 29字
写单寄存器（06） 29字
写多寄存器 （16） 27字
读/写多个寄存器 (23) 4/4字
读设备标识 (43)
线路电流
71.2 A 在…上 380 V (标准负载)
64.2 A 在…上 380 V (重载)
59.2 A 在…上 460 V (标准负载)
53.2 A 在…上 460 V (重载)
视在功率
47.0 kVA 在…上 460 V (标准负载)
46.2 kVA 在…上 460 V (重载)
预期线路Isc
5 kA
22 kA
连续输出电流
60.0 A 标准负载
46.0 A 重载
最大瞬变电流
66.0 A 在 60 s (标准负载)
69.0 A 在 60 s (重载)
功耗W
736.7 W, at In (标准负载)
539.4 W, at In (重载)
变频器输出频率
0.5…400 Hz
额定开关频率
4 kHz
开关频率
2...12 kHz 可调
速度范围
1…20
瞬时过转矩
170…200 % 额定电机转矩取决于驱动器的额定值和电机类型
制动力矩
高达150%的额定电动机的扭矩 带有高惯量制动电阻器
达到70%的电机转矩 不带制动电阻器
异步电机控制配置文件
无传感器的通量矢量控制
二次电压/频率比
节能比
电机滑差补偿
可调
出厂预置
输出电压
380...460 V 三相
电气连接
端子, 夹紧力: 10 mm2 (L1, L2, L3, PA/+, PB, U, V, W)
紧固力矩
2.2…2.4 N.m
隔离
电源与控制之间的电路
电源
内部电源 用于参考电位计: 5 V (4.75…5.25 V)直流, <10 mA 和 过载和短路保护
内部电源 用于逻辑输入: 24 V (20.4…28.8 V)直流, <100 mA 和 过载和短路保护
模拟量输入数量
1
模拟量输入类型
可配置电流 AI1 0...20 mA 250 ?
可配置的电压 AI1 0...10 V 30 kOhm
可配置的电压 AI1 0...5 V 30 kOhm
离散量输入数量
4
数字量输入类型
可编程 LI1...LI4 24 V 18...30 V
离散量输入逻辑
负逻辑 (漏), > 16 V (状态 0), < 10 V (状态 1), 输入阻抗 3.5 kOhm
正逻辑(源), 0...< 5 V (状态 0), > 11 V (状态 1)
采样期间
10 ms 适用 模拟量输入
20 ms, 公差 +/- 1 ms 适用 逻辑输入
线性度误差
‘+/- 0.3 % 最大值 适用 模拟量输入
模拟量输出数量
1
模拟量输出 型号
AO1 软件-可配置电压: 0...10 V, 阻抗: 470 ?, 分辨率 8 位
AO1 软件-可配置电流: 0...20 mA, 阻抗: 800 ?, 分辨率 8 位
离散量输出数量
2
输出型式
逻辑输出 LO+, LO-
继电器输出保护 R1A, R1B, R1C 1 C/O
最小开关电流 [Imin]
5 mA 在…上 24 V 直流 适用 逻辑继电器
最大开关电流
2 A 在…上 250 V AC 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
2 A 在…上 30 V 直流 在…上 感性负载 量 cos phi = 0.4 L/R = 7 ms 适用 逻辑继电器
3 A 在…上 250 V AC 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器
4 A 在…上 30 V 直流 在…上 阻性（负载） 量 cos phi = 1 L/R = 0 ms 适用 逻辑继电器
加速和减速倾斜
U
S
线性范围为0 - 999.9S
制动至停止
采用直流注入, <30 s
保护类型
线路电源过压
总线供电欠压
输出相线和接地之间的过流
过热保护
电机各相线之间短路
防止三相输入相损失
电机热保护通过驱动连续计算I2T
频率分辨率
模拟量输入: A/D 转换器, 10 位
显示单元: 0.1 Hz
时间常量
20 ms +/- 1 ms 用于型号更改
操作位置
垂直方向 +/- 10°
高度
390 mm
宽度
180 mm
深度
212 mm
产品净重
8.5 kg
02
19
2023

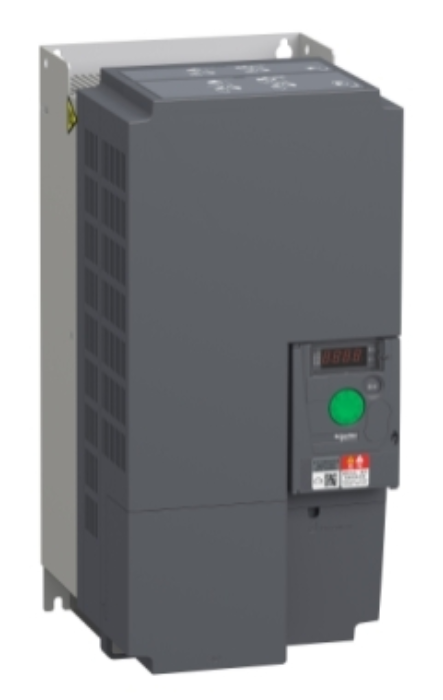

施耐德变频器ATV310HD22N4A现货正品供应 ATV310系列 原装现货
来源:[江苏多飞电气自动化有限公司]
联系人：甘先生
手机：13301509108
电话：133-01509108
传真：133-01509108
QQ：429719683
Email：429719683@qq.com
地址：江苏省常州市常州市武进区科教城科教会堂B座
品牌：施耐德
价格：4258.00
元/台
供应地：江苏省常州市
产品型号：ATV310HD22N4A
