（4-1）凸轮； （4-2）分闸弹簧； （4-3）棘轮；（4-4）棘轮
轴；
（4-5）合闸弹簧； （4-6）合闸保持掣子； （4-7）合闸掣子； （4-8）合闸电磁铁；（4-9）掣 子； （4-10）分闸电磁铁；
（4-11）分闸电磁铁动铁芯； （4-12）分闸掣子；
（4-13）分闸保持掣子； （4-14）拐 臂； （4-15）拐臂轴；
（4-16）棘爪； （4-17）棘爪轴； （4-18）大拐臂。
3.3.1 弹簧机构分闸操作见图 4（A）
弹簧机构在合闸位置且分闸弹簧（4-2）与合闸弹簧（4-5）均 已储能。拐臂（4-14）和（4-18）受分闸弹簧（4-2）逆时针方向 的力矩，此力矩被分闸保持掣子（4-13）和分闸掣子（4-12）阻挡。
分闸操作步骤如下：
a. 分闸电磁铁（4-10）的线圈接受分闸信号后带电，其动铁 芯（4-11）动作，冲动分闸掣子（4-12）；
b. 分闸掣子（4-12）向顺时针方向旋转， 释放分闸保持掣子（4- 13）；
c. 分闸保持掣子（4-13）亦向顺时针方向旋转， 并释放 A 销；
d. 拐臂（4-14）和（4-18）受分闸弹簧（4-2）的推力， 向逆 时针方向旋转；
e. 拐臂（4-18）通过与其连接的水平拉杆与垂直拉杆（3-18） 使动静触头快速分离，断路器分闸。
3.3.2 弹簧机构合闸操作见图 4（B）
06
17
2025

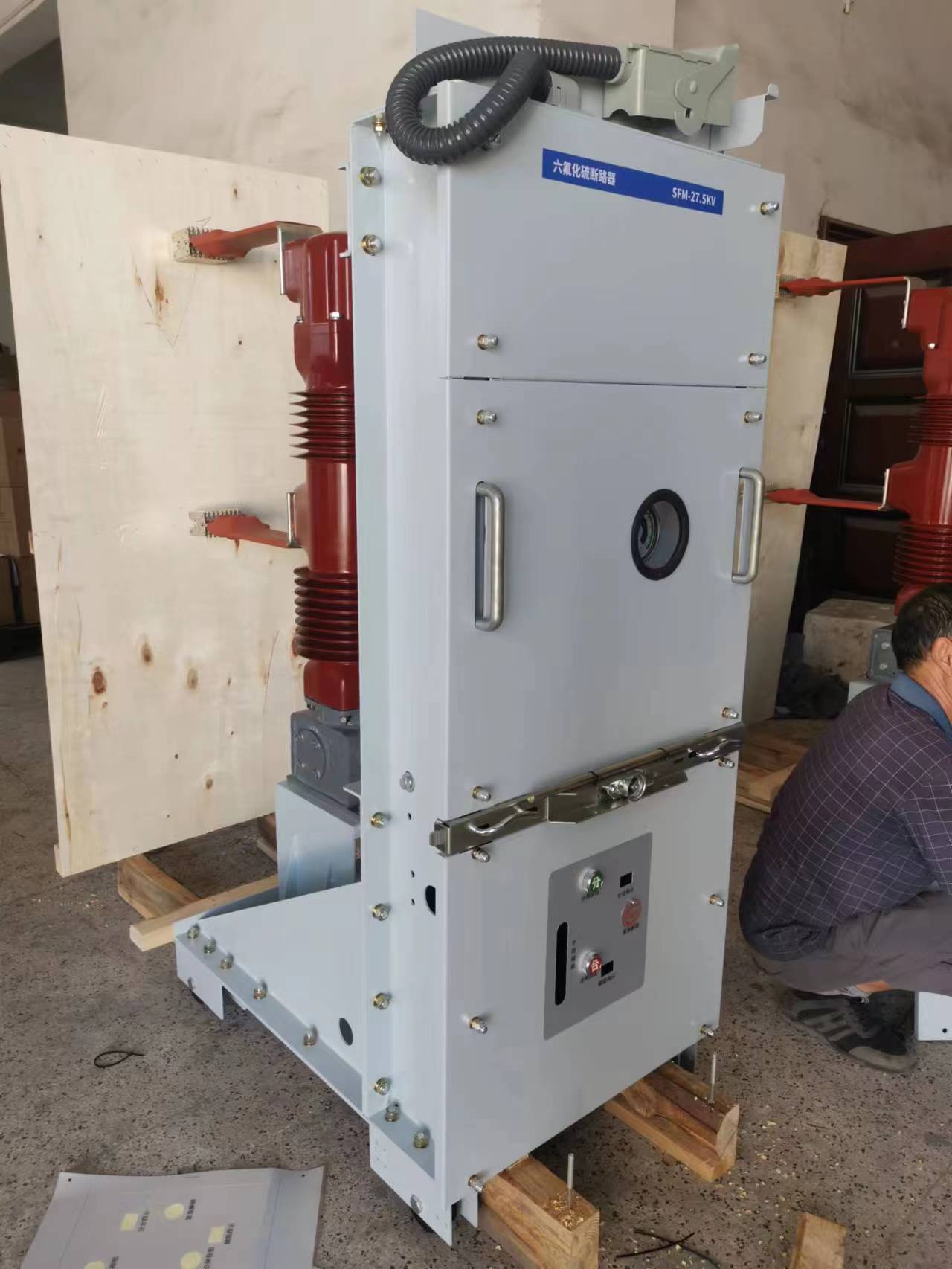

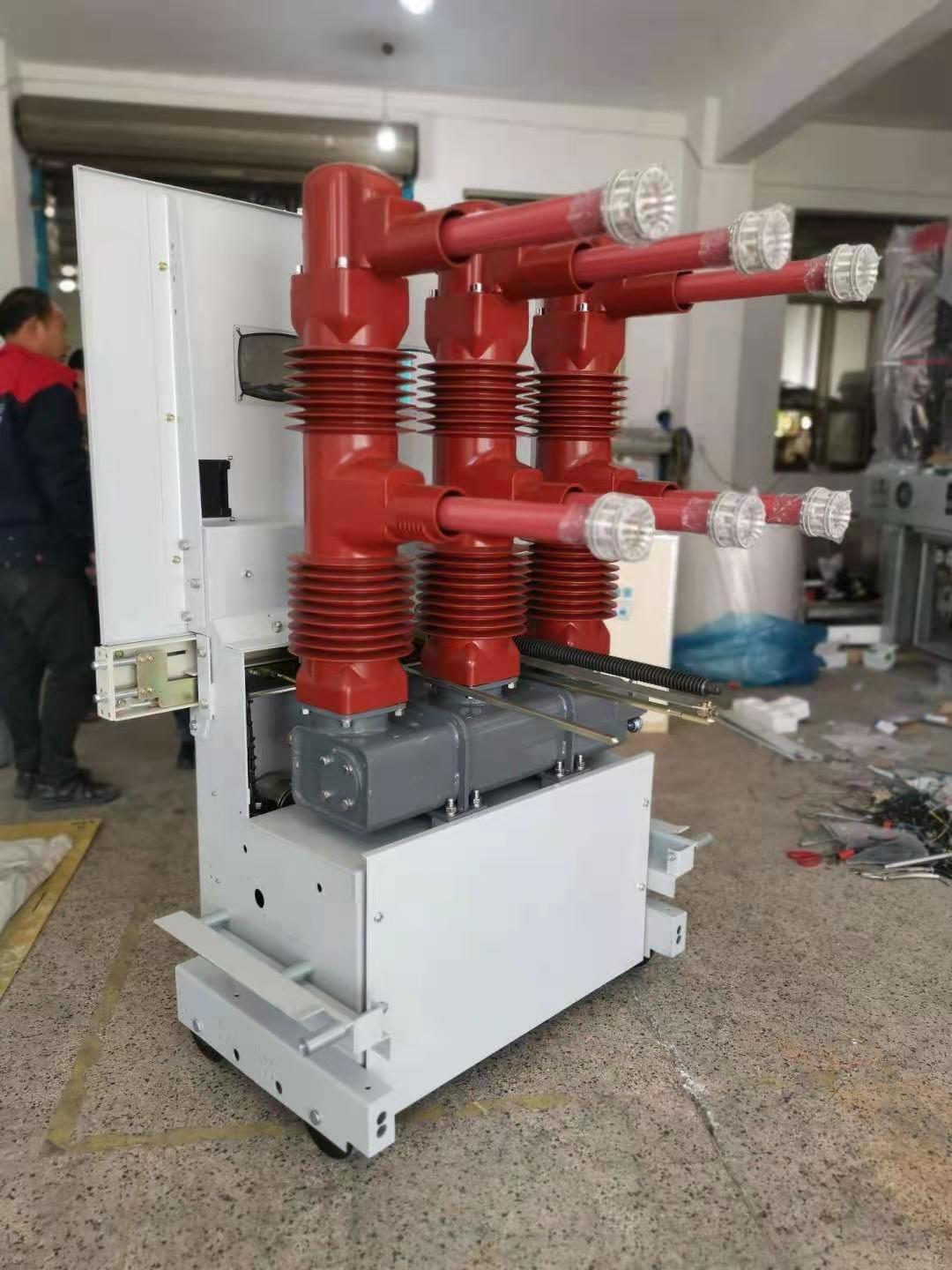

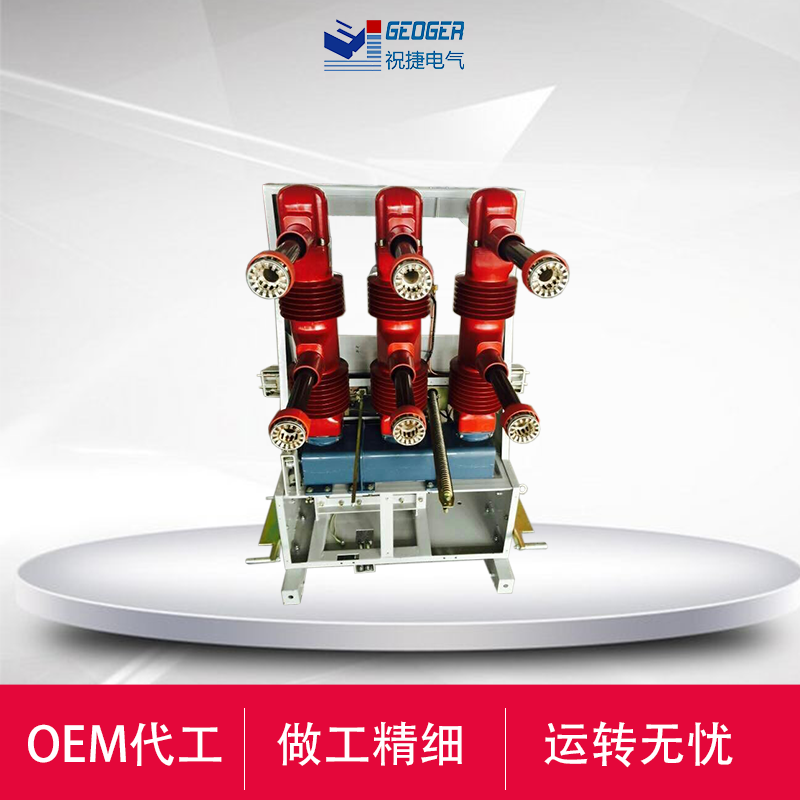

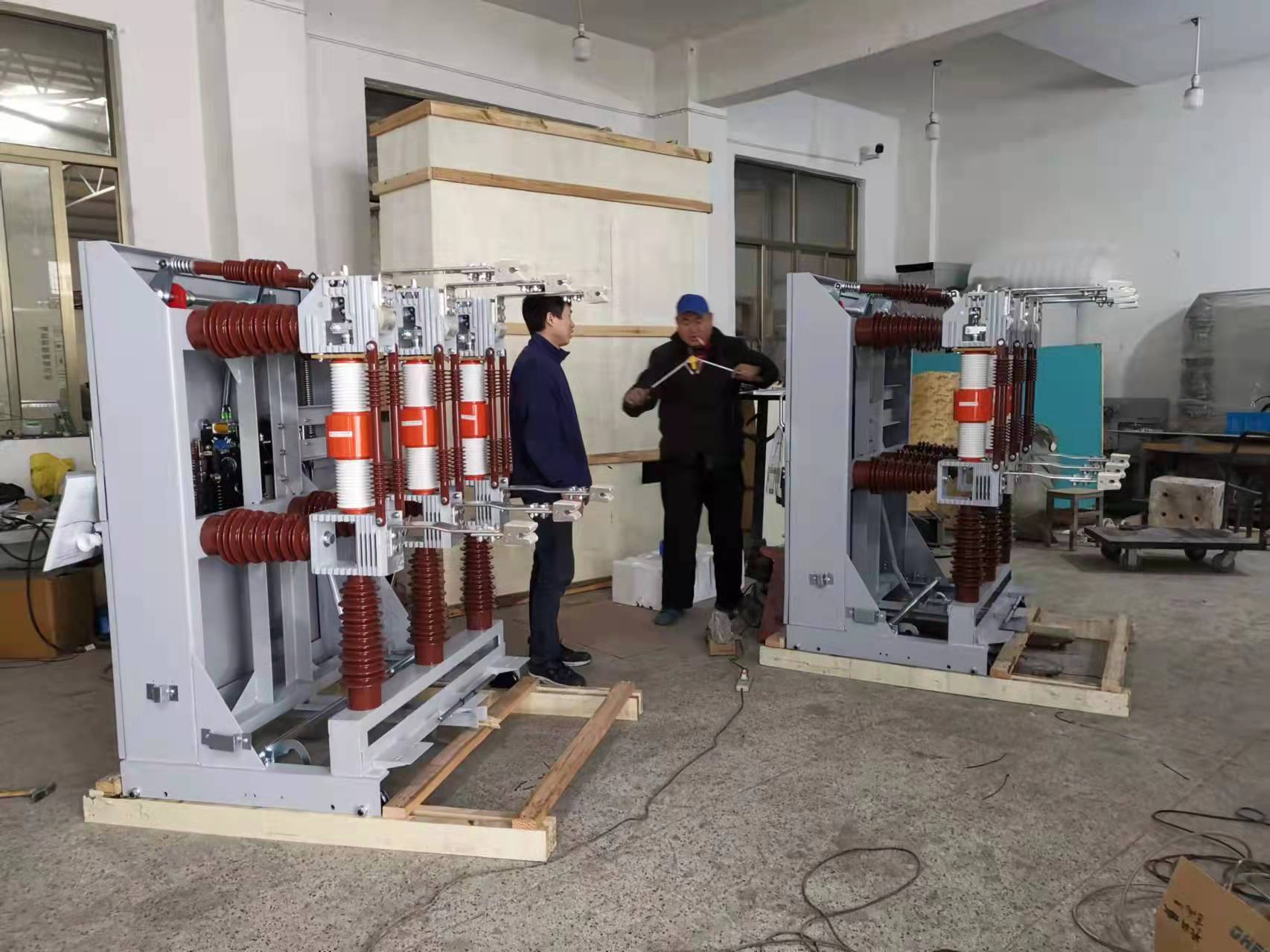

SFM-40.5-LN2-40.5户内40.5六氟化硫断路器 35KV断路器 40.5KV六氟化硫断路器
来源:[上海祝捷电气科技有限公司]
联系人：曹先生
手机：13641820481
电话：021-31019117
传真：021-31019117
QQ：824359551
Email：824359551@qq.com
地址：上海上海市松江区松江区九亭大街110弄38号
品牌：祝捷电气
价格：1.00
元/台
供应地：上海上海市
产品型号：SFM-40.5/1250-31.5
