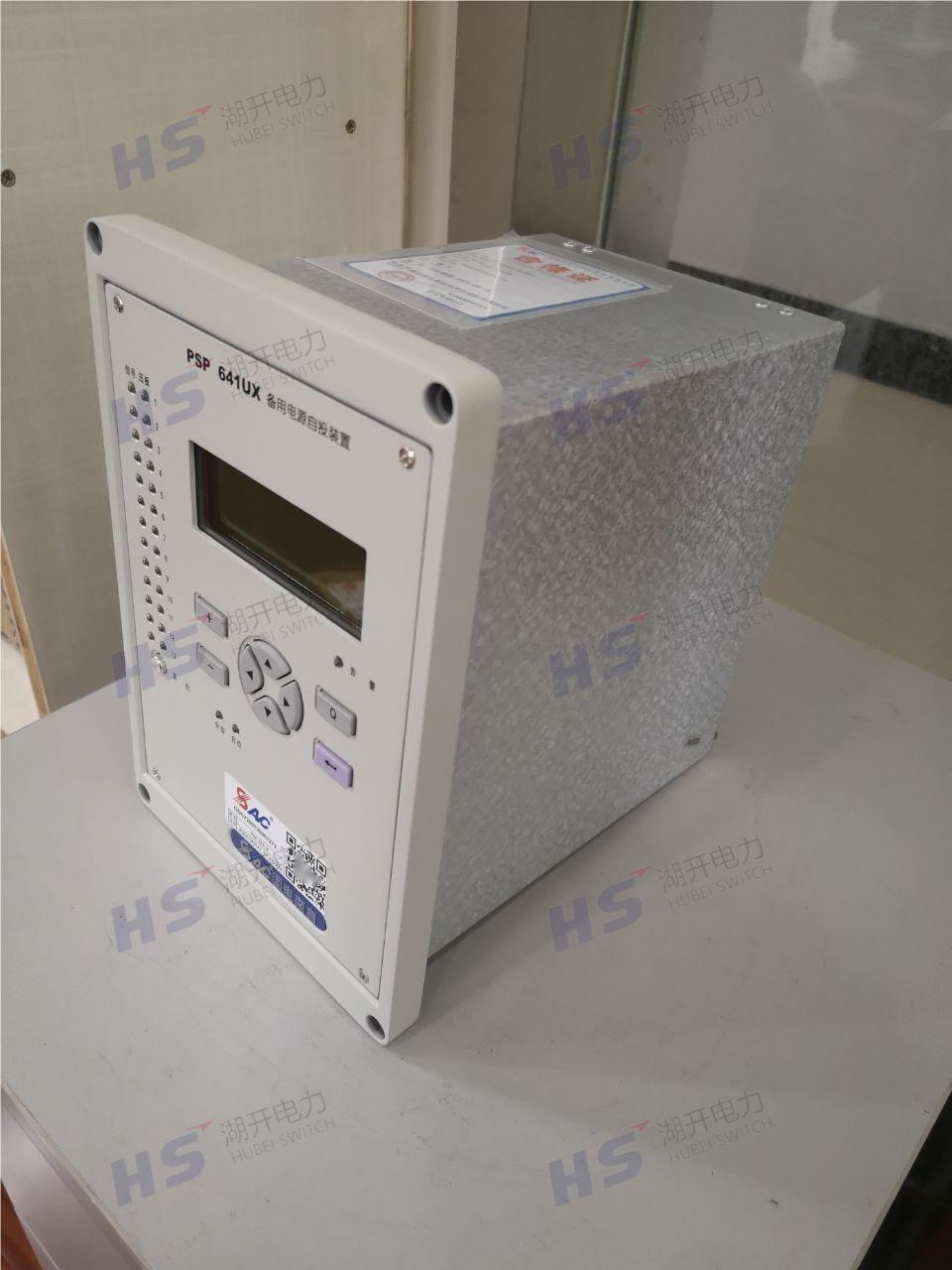

国电南自PST 642UX 变压器保护测控装置 南自PST642UX
来源:[湖北飞驰科技有限公司]
联系人：李女士
手机：18062398091
电话：0717-6683666
传真：0717-6756655
QQ：3378045757
Email：3378045757@qq.com
地址：湖北省宜昌市宜昌市开发区港城路6号
品牌：国电南自
价格：3999.00
元/台
供应地：湖北省宜昌市
产品型号：PST641UX
概述
1.1 适用范围
PST 642UX 变压器保护测控装置提供反应相间和接地故障的后备保护以及测控功能，适用于 66kV 及
以下电压等级电力系统。
1.2 保护功能配置
a) 复合电压闭锁过流保护；
b) 电流启动通风；
c) 电流闭锁调压；
d) 过负荷保护；
e) 加速保护；
f) 零序过电流保护；
g) 三相重合闸保护；
h) TV 断线判别
1.3 测控功能配置
a) 测量量；
b) 14 路外部开关量输入遥信采集(最大 20 路可选)；
c) 断路器位置、手动分闸及事故遥信；
d) 断路器遥控分合；
e) GPS 对时
2
保护功能及原理
2.1 差动速断
当任一相差动电流大于差动速断整定值时，动作于总出口继电器。用于在变压器差动区发生严重
故障情况下快速切除变压器。差动速断定值应能躲过外部故障的最大不平衡电流和空投变压器时的励
磁涌流，一般取 6～12 倍的额定电流。
总出口动作后输出 8 副接点，分别为（X3:1,X3:2）、（X3:3,X3:4）、(X3:5,X3:6)、 (X3:11,X3:12)、
（X6:9, X6:10）、（X6:11, X6:12）、(X6:13, X6:14)、(X6:15, X6:16)。
2.2 比率差动元件
采用常规比率差动原理，其动作方程如下：
Id ＞ Icd
（Ir ＜ Ir0）
Id - Icd ＞ Kcd ·(Ir- Ir0)
(Ir ≥ Ir0)
同时满足上述两个方程时，比率差动元件动作。其中，Id 为差动电流，Ir 为制动电流，Kcd 为比率
制动系数，Icd 为差动电流门槛定值，Ir0 为拐点电流值。
建议将元件中的拐点电流 Ir0 设定为 0.7 倍的高压侧额定电流 Ie，以保证匝间短路在制动电流小于
额定电流即 Ir ＜ Ie 时，没有制动作用。
差动电流门槛判据不宜过小，建议取 Icd＝(0.4～0.8) Ie。
比率制动系数的整定可按以下的公式进行:
Kcd = Kk ·(Ktx·Fwc + △ U + △ Fph)
其中，Kk 为可靠系数，取 1.3～1.5；Ktx 为同型系数，取 1.0；
Fwc 为电流互感器的允许误差，取 0.1；
△ U 为变压器调压抽头引起的误差，取调压范围的一半；
△ Fph 为因电流互感器引起的电流不平衡产生的相对误差，取 0.05；
比率制动系数 Kcd 建议取值范围为 0.3～0.7，误差范围为±5%或绝对误差 0.05。
IL分别为高压侧和低压侧电流，均以流入变压器为正方向。
在差动保护装置内，变压器各侧电流存在的相位差由软件自动进行校正。变压器各侧的电流互感器均
采用星形接线，并且以指向变压器为同极性。各差动元件的差电流、制动电流均可在“运行状态\计算量 ”
菜单中实时显示，或在主菜单实时循环显示，以便于装置检测和运行监视。
