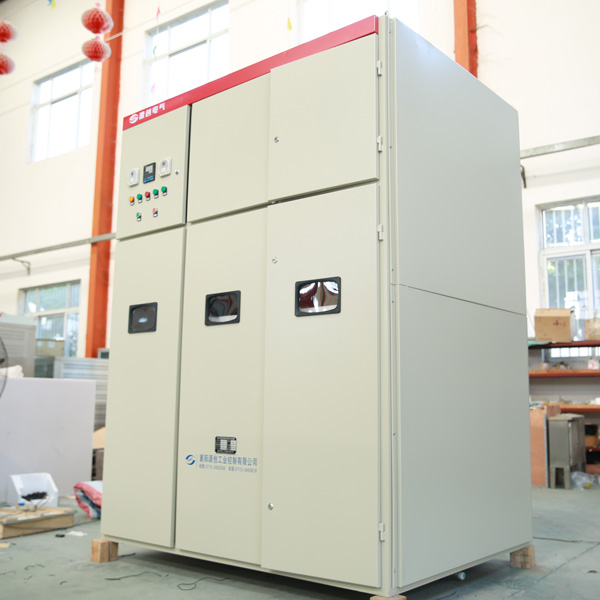

高压电机液阻启动柜是电气行业的通俗叫法，也称之为液阻柜，液体电阻启动柜，水电阻启动柜。  

高压电机液阻启动柜是采用特种介质的水溶液作为电阻，在特殊设计的水阻箱中引入极板作电极串入电机定子回路中，电机启动时，由一小功率伺服电机带动极板移动来改变极板的相对位置，使液体电阻由大到小作无极变化，从而使电机低电流平滑启动。

电机开关柜合闸的同时水阻柜接收到真空断路器运行信号，动极板自上而下开始运行，在设定的时间内电阻值逐渐下降，当电阻接近于零时，安装在柜内的真空接触器吸合，电机启动完成，经过延时几秒后，动极板自动复位至原始状态，等待一下次启动。如高压电机液阻启动柜在预定的时间内起动没有完成就会发出一个故障报警信号，自动切断开关柜，确保电机不开路。一般可连续起动3到5次，具有点动功能。

高压电机液阻启动柜操作步骤

一、开机

1、合上起动器内的空开QF1，起动器“复位”指示灯亮，极板自动复位。复位完毕，“允许起动”指示灯亮。

2、合上电机主回路电源的隔离开关。

3、接下“起动”按钮，电机开始起动，“允许起动”灯灭、“起动”灯亮。起动完毕后，自动转入运行状态，“起动”灯灭、“运行”灯亮。

二、停机

1、按下“停机”按钮，电机即停止运转。起动器立即自动复位。

2、分开电机主回路电源的隔离开关。

3、分开起动器内的QF1。

高压电机液阻启动柜性能特点

恒电流软起动性能：起动过程中，起动电流基本保持不变，可控制在额定电流的2-3.5倍；

起动时功率因数高且近似恒定，一般在0.75以上；

起动平滑：电机的起动转矩由小到大逐步增高，使机械设备起动平稳，无冲击，无啸叫，且机械设备能平稳越过谐振转速，使设备免受伤害；

热容量大，可连续起动3-4次，不会被烧毁；

对电网影响小，起动时电网压降在5%以内；

高压电机液阻启动柜具完善的报警提示功能和电动机保护功能；

高压电机液阻启动柜结构简单、可靠，安装、维护方便。
