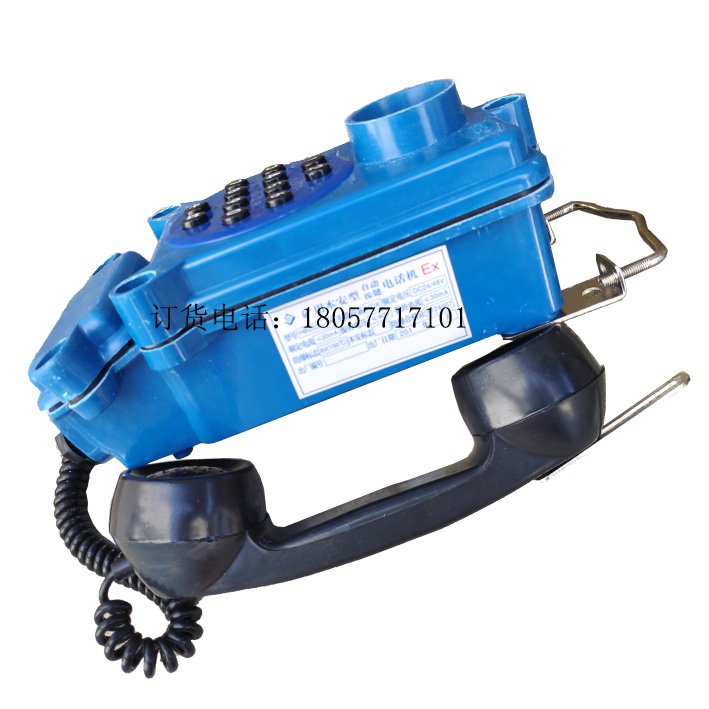

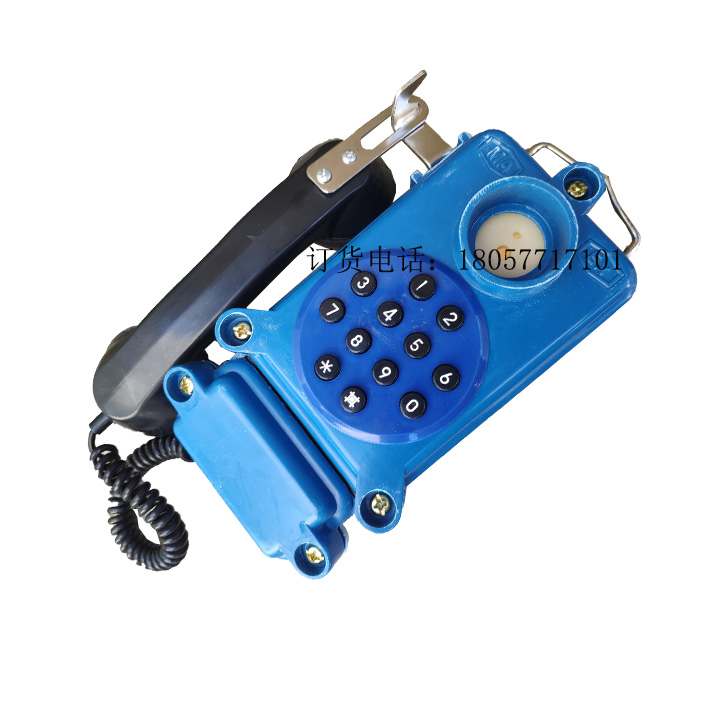

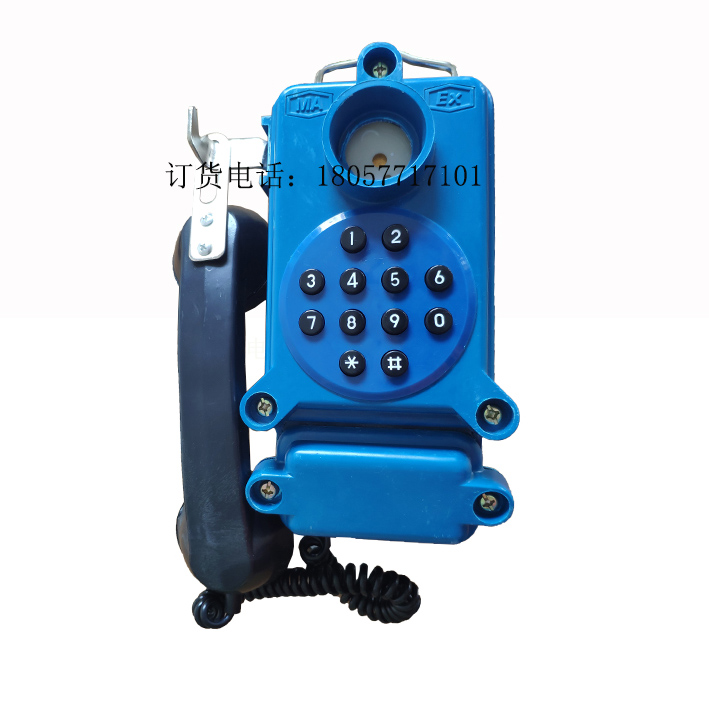

HBZ矿用本安型（按键）电话机

一、用途和特点

HBZ矿用本安型双音多频按键电话机，其防爆等级为i，它与OBDK-1型（DDK-1型）矿用电话耦合器组成煤矿自动电话调度通信系统。本机适合于具有爆炸性混合物的环境中使用。

二、电路及结构特点

1.采用电磁送话器代替碳精送话器，具有寿命长，性能稳定，噪声小，线性好的特点，克服了碳精送话器长期存在的质量问题。

2.外壳采用玻璃钢阻燃材料压制形成。

3.本机具有话音清晰，铃声响度高，防震防漏，外型美观，体积小重量轻，使用安全可靠等优点。

三、使用条件

1.温度：-10℃~+40℃

2.相对湿度：45%~95%

3.大气压力：86~106KPa

4.环境噪声：≤75dB

5.交换机馈电电压：48±4V

6.振铃输入电压：AC60~100V、25Hz

四、主要性能

1.电声参数

  发送参考当量：≤+18dB

  接收参考当量：≤+5dB

  侧音参考当量：≥+8dB

2. 振铃声级：≥+85dB

3. 本机频率组合如下表，频偏不超过±1.5%

五、使用说明

1. 将外线L1、L2接耦合器本安输出端做为主叫用户，摘机后听到拨号音即可拨号，每发一个号耳机应能听到发号音。

2. 当要与调度台通话时，拿起手机听到拨号音，只需按一下#字键即可。

六、维护与检修

1. 按使用条件工作，避免电话机受强烈震动、冲击和水淋。

2. 本电话机为本质安全型，其线路的各部分保证在正常工作或短接、断线等故障状态下，均不能产生足以引爆或燃烧的电火花能量及温度。

3. 由于电路部分采用硅胶密封，所以维修工作就相对简单，当工作不良时，只需更换个密封放大器即可。

HBZ（G）K-1矿用本安型按键电话机 配交换机
一、使用范围
HBZ（G）K-1矿用本安型按键电话机是根据Q001-2010标准生产的。为双音频发号电话机，与关联设备KTA型矿用电话耦合器及输出信号符合要求的调度台或交换机可组成煤矿安全通讯系统网。可广泛使用于有甲烷和煤尘混合但无足以破坏金属及绝缘物的腐蚀性气体和蒸汽的环境中。其防爆标志为“ExibI”。电话机直流馈电电压48V。话机通过电话耦合器可与共电、自动电话交换机配套使用，构成矿用有线通讯系统。
二、主要特点
1、本电话机壳体为DMC模塑料压塑而成，外型美观。
2、采用国内新型按键号盘。
3、电话机内电路采用国际通用集成电路，具有发号准确、通话清晰、工作稳定等优点。
4、具备双音频发号功能。
5、整机具有防震、防潮、体积小、坚固、耐用、维修方便等特点。
三、主要技术参数
频率误差≤1.5%。
低频群电平：-9dBm±3dB
高频群电平：-7dBm±3dB
频率组合中，高频分量电平应比低频分量电平高2±1dB.
5、整机重量：约2kg
6、通讯距离:≤10km, 线缆型号规格为MHYV1*2*7/0.37。
7、外形尺寸:268×180×92
四、安装、调试说明
1、将电话机的输入线接至KTA型耦全器输出端（耦合器应置于安全区）而耦合器输入端接与其输入
信号相符合的调度台或交换机即可。
2、摘机后听到拨号音即可拨号，当被叫占线，可先挂机,再摘机按“重拨”即可。
