概述：

CK-3168模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵活；应对各种现场应用，模块配置有RS485接口，可单独与PC或PLC通信，也可以与多个485模块组网使用。

CK-3168热电偶温度采集器，可采集16路热电偶；转换精度高达±0.5℃，另外模块可支持电压型信号输入。

CK-3168采用先进的磁隔离技术，有效保障数据采集的速度、可靠及安全。

CK-3168是内部采用了16位高精度AD转换器的热电偶数据采集器，配置有最多16路热电偶采集通道。适用于采集工业现场热电偶数据信号。

 高精度数据采集

CK-3168采用16位高精度AD芯片采集热电偶输出的电压信号，再通过适当的算法将电压信号转换为对应的温度信号，整体转换精度高达±0.5℃，分辨率高达0.1℃。能满足大多数的工业现场数采集要求。

 输入输出隔离

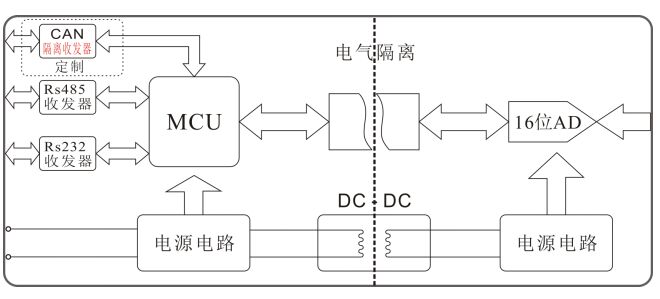

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与信号采集单元采用高性能磁隔离技术实现电气隔离，与一般的光电隔离相比数据通信更快更可靠。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

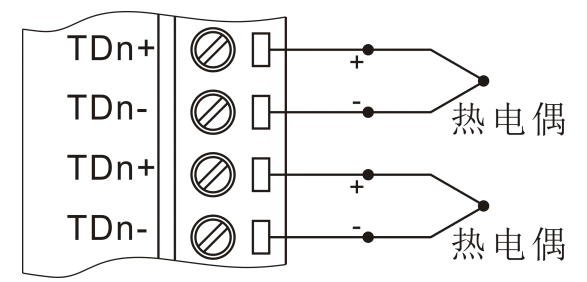

 热电偶输入接线示意图

将热电偶正负极接入CK-3168通道对应的正负极即可。

 通信接口

CK-3168配置有1路RS485，可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

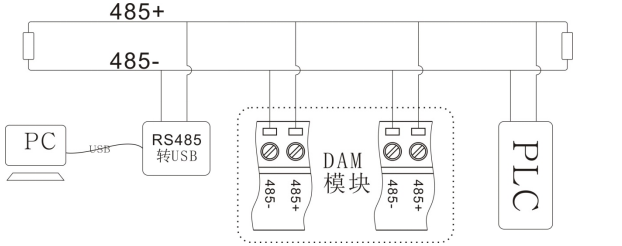

 RS485连接

CK-3168模块RS485接口为标准RS485接口

Modbus协议：

Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

产品应用案例

*远程监控与数据采集

*工业现场控制

*电子产品制造

*医疗、工控产品开发

*点胶机

*覆膜机

*老化测试架

*智能电源/程控电源

*电池充放电设备

*激光检测/测量/焊接/切割机

*中空吹塑机

*定量控制设备

*SMT贴片机

*DCS系统

*智能数据采集终端

*环境检测

*污水检测

*水文检测

*智能测试治具

*流量采集

*压力采集

*温度采集

*闭环控制系统

电子官网。

选型表：

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
