提供常用工控设备8路4-20ma输出模块DAM-DA08E数据采集低成本模块现货优质厂家报价

产品概述

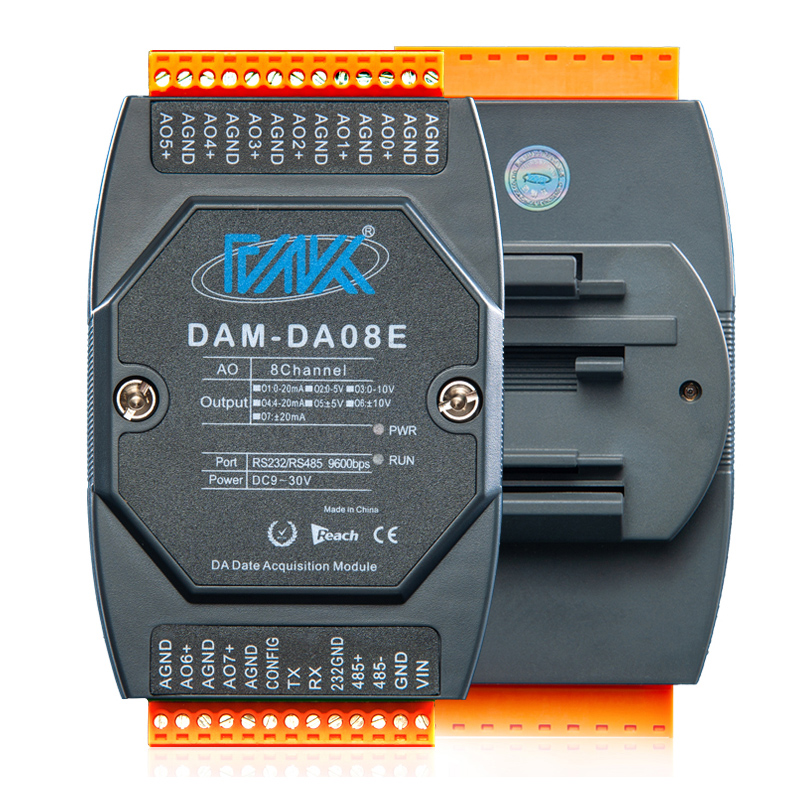

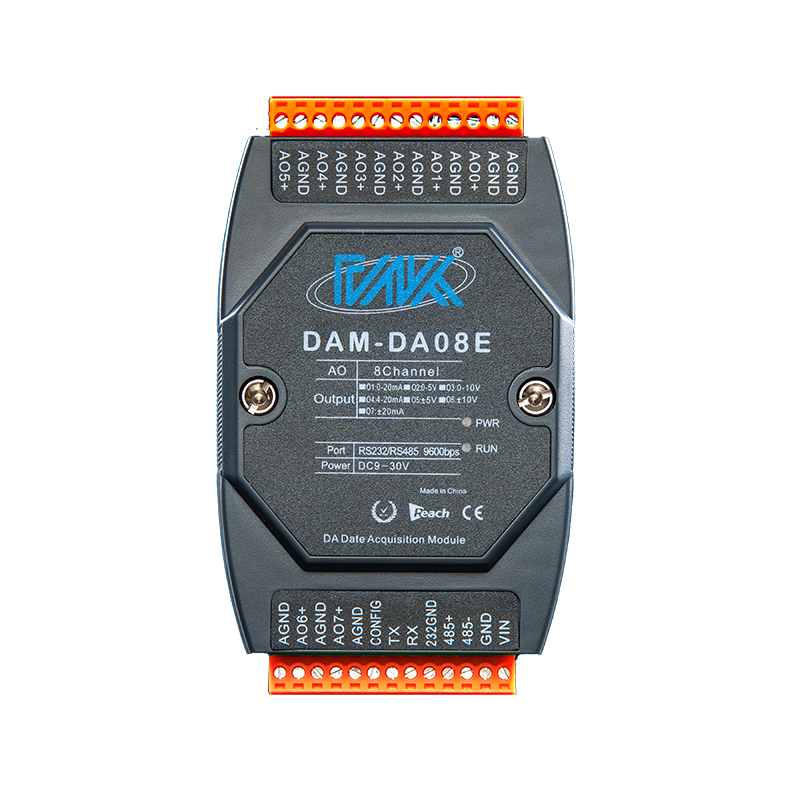

DAM-DA08E模块是全新一代基于嵌入式系统的模块式数据采集器，采用标准DIN35导轨安装方式，现场安装简单，使用灵

置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。

DAM-DA08E产品实现接收主机通过RS-485/RS-232接口给模块发送的命令，然后通过隔离转换成模拟信号，用以控制远程设备。DAM系列产品可应用在RS-485总线工业自动化控制系统，可以输出4～20mA，0～5V，0～10V等标准信号输出，用来控制工业现场的执行设备。

ARM嵌入式实时操作系统

◆模拟量输出通道数量：8路

◆DA转换分辨率：12位

◆DA输出精度：±0.2%

◆模拟输出范围：+20mA，+5V，+10V

◆宽供电范围：DC9 ～ 30V（带防反接）

◆RS232/RS485隔离通信

◆地址/波特率可由用户配置

◆支持Custom-ASCII/Modbus RTU协议

◆±15KV ESD保护

◆三端隔离耐压：电源/通信/模拟输入之间≥1500V AC

◆工作温度范围：-40℃～80℃

◆工业级ABS阻燃外壳，标准DIN35导轨

                                          功能配置◆

模块工作原理图：

 输入输出隔离

产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元与通讯单元采用光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。

 浪涌保护

模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

 模拟量输出

DAM-DA系列模块配置有2/4/8路模拟量输出通道，每路模拟量输出通道可设置独立输出值，常规量程有：4～20mA、0～5V、0～10V，可用于控制电流或电压型控制设备。

 模拟量输出接线

 通信接口

DAM-DA系列模块配置有1路RS485和1路RS232接口,RS485可以单个与PLC或其它主机连接，也可以多个模块组网后与PLC或其它主机连接。

 RS232连接

DAM系统模块RS232接口为标准RS232接口，符合相关规范，如图所示，串口的2脚连接DAM模块的TX，串口的3脚连接DAM模块的RX，串口的5脚连接DAM模块的232GND

1.1.1 RS485连接

DAM系列模块支持标准RS485接口（具体标准参见RS485规范）。

                     DAM模块通过RS485接口与其它设备组网连接示意图

 主从模式

DAM-DA系列模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命令给模块，模块在接收到正确命令之后做出相应响应。

 Modbus协议：

Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。

产品应用案例

*远程监控与数据采集

*工业现场控制

*电子产品制造

*医疗、工控产品开发

*点胶机

*覆膜机

*老化测试架

*智能电源/程控电源

*电池充放电设备

*激光检测/测量/焊接/切割机

*中空吹塑机

*定量控制设备

*SMT贴片机

*DCS系统

*智能数据采集终端

*环境检测

*污水检测

*水文检测

*智能测试治具

*流量采集

*压力采集

*温度采集

*闭环控制系统

电子官网。

选型表：

提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
