概述：

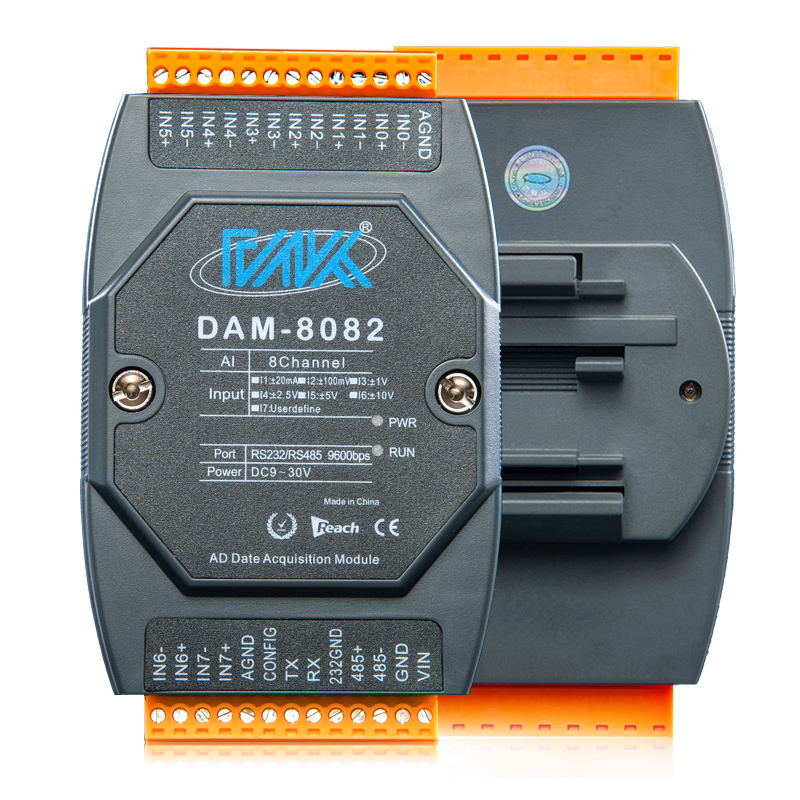

◆工业级ABS阻燃外壳，标准DIN35导轨
功能配置:

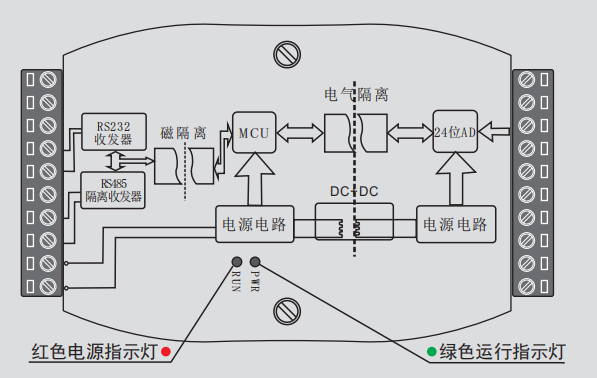

模块工作原理图：
通信隔离：
主从模式：
DMA-8082模块通信模式通常为主从模式（一问一答模式）；主机通过通信接口发送命
Modbus协议：
Modbus协议是一种广泛应用于当今工业控制领域的通用通信协议。通过此协议，控制器相互之间、或控制器经由网络可以和其它设备之间进行通信。
产品应用案例
*远程监控与数据采集
*工业现场控制
*电子产品制造
*医疗、工控产品开发
*点胶机
*覆膜机
*老化测试架
*智能电源/程控电源
*电池充放电设备
*激光检测/测量/焊接/切割机
*中空吹塑机
*定量控制设备
*SMT贴片机
*DCS系统
*智能数据采集终端
*环境检测
*污水检测
*水文检测
*智能测试治具
*流量采集
*压力采集
*温度采集
*闭环控制系统
电子官网。

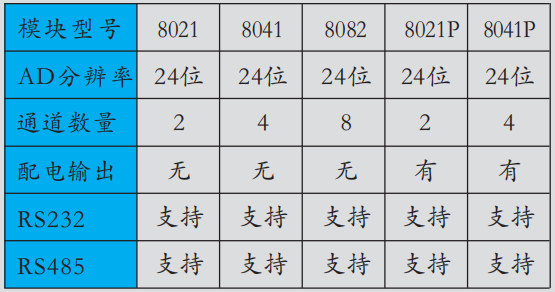

选型表：
温度采集模块
AIAO输入输出模块
开关量输入输出模块
AI模拟量输入模块
AO模拟量输出模块
称重采集模块
30系列
40系列
50系列
60系列
70系列
80系列
DA系列
10系列
DAM-3043
DAM-4220
DAM-5161
DAM-6010
DAM-7011
DAM-8021
DAM-DA
CK-1021
DAM-3088
DAM-4424
DAM-5016
DAM-6020
DAM-7021
DAM-8041
DAM-DA04
CK-1041
DAM-3063
DAM-5008
DAM-6040
DAM-7041
DAM-8082
DAM-DA08E
CK-1101
DAM-3046
DAM-5088
DAM-6080
DAM-7082
CK-8150
CK-1121
CK-3153
DAM-5055
DAM-6084
DAM-7082P
CK-3163
DAM-6081
CK-7150
CK-3168
DAM-6041
CK-3083
DAM-6160
RS232连接：
DAM-4044
提供C#，西门子PLC，三菱PLC，欧姆龙PLC，台达PLC，威纶通触摸屏通信实例demo。并提供模块调试助手
售后保障：
本产品自售出之日起提供两年质保，7x24小时技术服务，凡用户在遵守贮存、运输及使用要求的条件下产品损坏，或产品质量低于技术指标的，免费返厂维修。因违反操作规定和要求而造成产品损坏的，需交纳器件费用和维修费。
品牌介绍：
诚控电子是国内知名的工业互联网生态系统领导企业，专注于工业物联网前端信息传感、数据采集、数据转换及传输设备的研发、生产及销售。公司紧跟工业4.0、物联网发展步伐，以用户需求和前沿技术驱动创新，推动行业进步，
自主研发的产品包括多种总线数据采集模块、分布式采集模块、无线通讯数传采集模块、工控机、传感器、无风扇工业电脑、工业平板电脑等。企业通过了国家质量体系，CE欧盟质量体系，产品被广泛应用于环境、电力、通讯、航天、军工等领域。
诚控电子成立以来，一直致力于为客户提供优质的产品和服务，与军工单位、科研院所等行业机构具有长期稳定的合作关系，同时展开与与华为，富士康等国内知名企业单位有过深入合作，持续不断地获取行业新技术，完善自主知识产权产品的研发，
为客户提供优秀的服务。公司设立了深圳、东莞两个研发分公司，团队中有一批具有十年以上自动化行业研究与产品开发经验的工程师，是一支优秀的研发团队。更多型号选型请登录诚控电子。
01
05
2024
8路模拟量输入模块RS485转4-20mADAM-8082 485数据采集模块
来源:[深圳市诚控电子有限公司]
联系人：吴先生
手机：18194041180
电话：-
传真：-
QQ：1605329912
Email：
地址：地区
品牌：诚控电子
价格：面议
元/件
供应地：
产品型号：DAM-8082

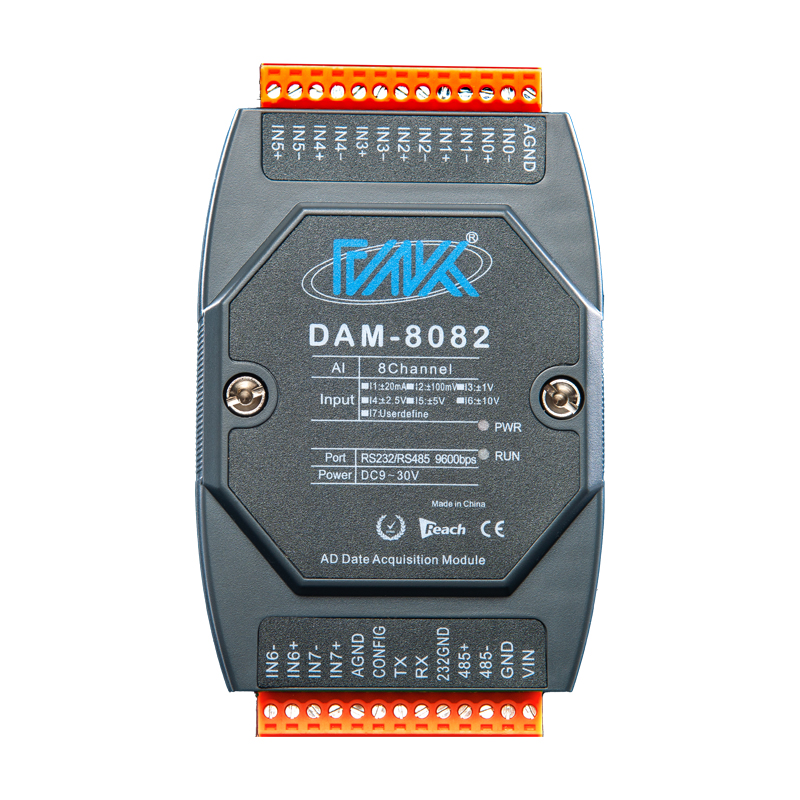

DAM-8082是全新一代基于嵌入式系统工业级模拟量输入模块，DAM-7082可以采集8路差分信号；模块采用美国ADI高性能24位AD芯片，采集测量精
度±0.05%。模块配置有隔离的RS232/RS485接口，方便与PC或PLC通信；可单独与PC或PLC通信，也可以与多个485模块组网使用。
DAM-8082采用先进高效的光电+磁隔离技术，电源、通讯、信号输入三端隔离，有效保障数据采集的速度、可靠及安全。
DAM-8082是工业级模拟量输入数据采集模块，可采集8路差分信号；模块采用高性能24位AD芯片，测量精度±0.05%。模块具有低温飘，线性度高，一致性好；使用方便等特点；适用于采集工业现场的各种电压/电流信号，为现场数据采集提供一种稳定且低成本的采集产品
技术参数：
◆ARM嵌入式实时操作系统
◆模拟输入通道：8路差分
◆模拟输入信号范围：±20mA/±100mV/
±1V/±2 . 5V/±5V/±10V
◆测量精度：±0 . 05%（典型值）
◆转换速率：20次/秒（全通道）
◆A D转换分辨率：24位
◆宽供电范围：DC9～30V( 24V @ 20mA)
◆地址/波特率可由用户配置
◆支持ModbusRTU及自定义ASCII协议
◆支持模块主动发送数据模式
◆串口/隔离的RS485和RS232
◆看门狗保护/永不死机
◆±15KVESD保护
◆三端隔离耐压：电源/通信/模拟输入之
间≥1500VDC
◆工作温度范围：- 40℃～80℃
产品采用RS485/232隔离电路，将通信与系统单独隔离开，消除通信设备之间共模干扰
输入输出隔离：
产品针对工业应用设计：通过DC-DC变换，实现测量电路和主控电路电源隔离；同时控制单元
与通讯单元采用磁电/光电隔离技术实现电气隔离，达到电源、通讯、采集三端隔离的目的；有效保障数据采集可靠及安全。
涌浪保护：
模块配有瞬态抑制电路，能有效抑制各种浪涌脉冲，保护模块在恶劣的环境下可靠工作。

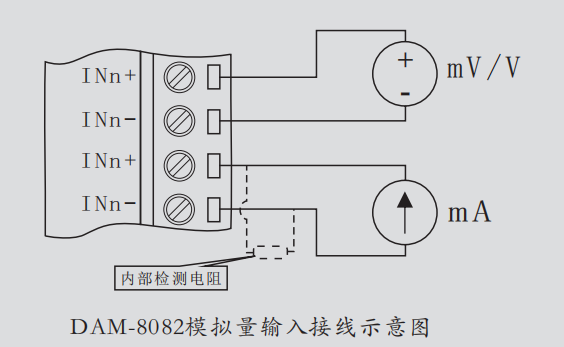

模拟量输入信号：
DAM-8082模拟输入为差分输入，每个模拟输入通道都有两个接线端口，分别为模拟输入正（INn+）与模拟输入负（INn-）。

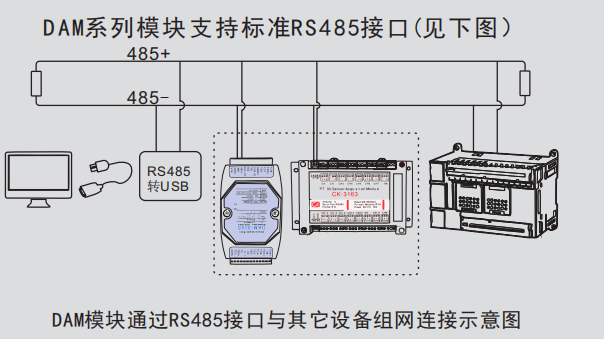

通信接口：
DMA-8082配置有1路RS232与1路RS485，RS232可以直接与电脑连接，RS485可以单个与PLC或其它
主机连接，也可以多个模块组网后与PLC或其它主机连接。
RS458连接：

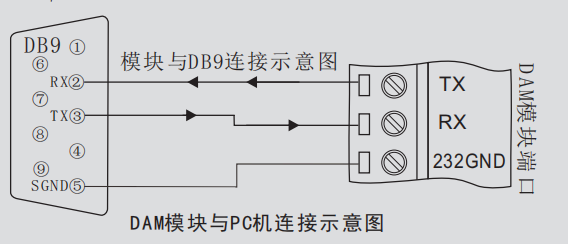

DAM-8082模块RS232接口为标准RS232接口，符合相关规范，如图所示，串口的2脚连接DAM
模块的TX，串口的3脚连接DAM模块的RX，串口的5脚连接DAM模块的232GND
令给模块，模块在接收到正确命令之后做出相应响应。
