炼焦区装煤车与煤塔之间PLC远距离无线通讯技改

炼焦区装煤车与煤塔之间PLC远距离无线通讯技改

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

西安达泰电子4系西门子PLC无线通信模块—DTD434M是针对欧美系PLC的通讯特点而研制开发的，专门用于工业场合的工业级无线通讯产品.西门子PLC无线通信模块内嵌RS232/RS485双接口，完全兼容并自适应西门子PPI协议、莫迪康标准MODBUS协议等。西门子PLC无线通信模块具有无需编程，不需要二次开发的特点，因此西门子PLC无线通信模块可以直接替代RS232/RS485等传统有线传输方式，为工厂解决布线的困扰。

西门子PLC无线通信模块能与西门子PLC、组态软件、人机界面、触摸屏、测控终端等工控产品组成无线测控网络，实现西门子无线PPI协议、无线MODBUS协议的组态，为工业测控领域提供了中短距离无线通讯的可靠简单高效的解决方案。大大缩短工程项目时间，彻底解决有线方案施工繁琐、设备后期维护成本高等难题，并且由达泰电子生产的西门子PLC无线通信模块在后期也不会产生运行费用。

二、产品选型

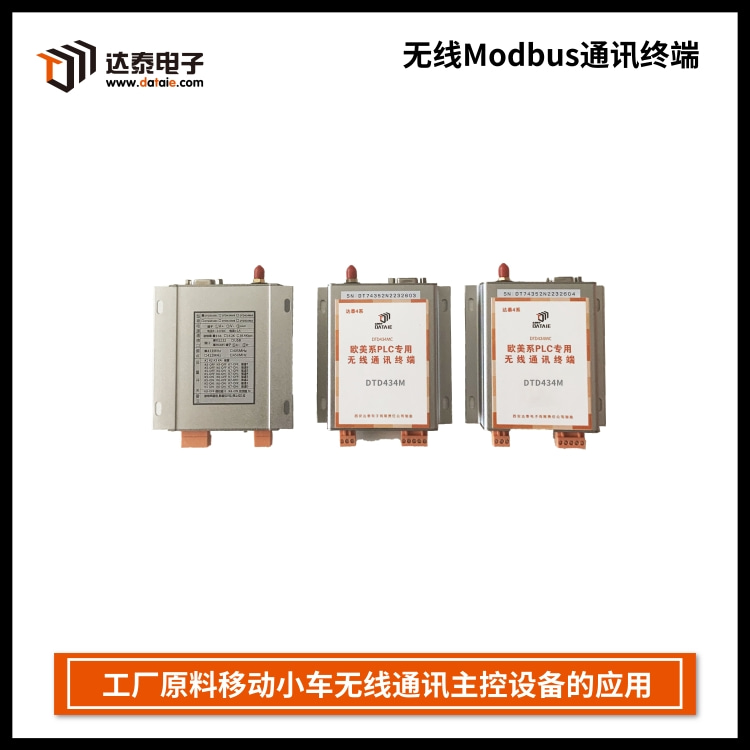

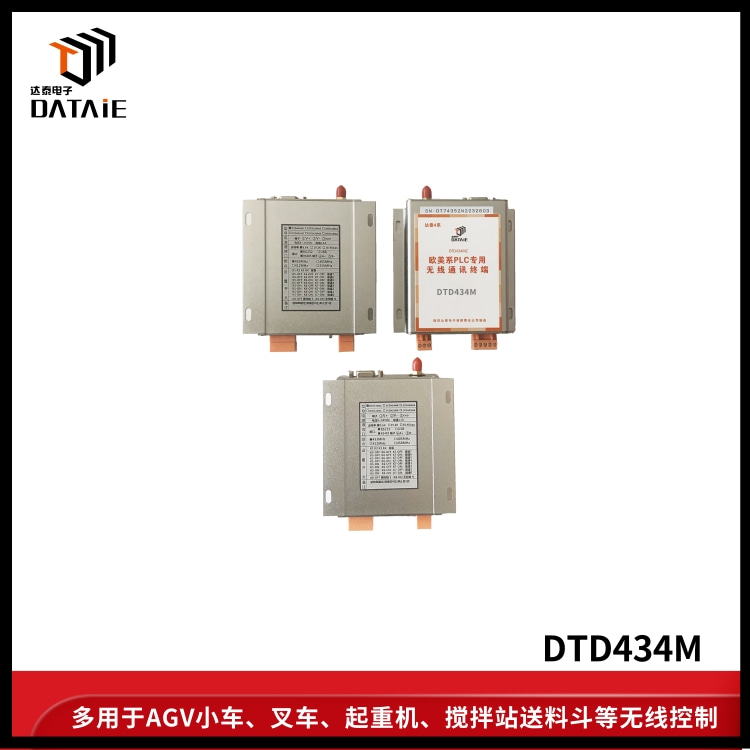

西门子、施耐德及ABB等欧美系PLC专用无线通讯终端-DTD434M

plc无线通信模块，无线通信模块，远距离无线模块，无线传输设备，无线远程模块，485通讯模块，组态王无线模块，力控无线模块，电脑与plc无线传输，西安达泰电子,工厂无线技改

三、炼焦区装煤车与煤塔之间PLC远距离无线通讯技改

改造背景

在钢铁制造流程中，炼焦车间主要负责动力煤的输入、供料、炼焦等工作。装煤车主要担负着在煤塔下接煤、承载煤饼、开关焦炉机侧炉门、推焦、装煤等操作任务。

在过去，装煤车的运行操作主要凭借操作人员的视觉和经验，致使设备的使用寿命缩短。后来加入以PLC、变频器为核心的自动化控制系统来规范装煤车的运行操作流程。此举有效减少因操作不当对装煤车而造成的损坏。但随之而来的问题则是由于装煤车属于移动运行车辆，如果工作人员想要远程监控车辆的运行状态，或进行急停操作的数据传输线路尚无良好的解决办法。用户想到采用无线方式解决2台装煤车与就地PLC控制柜的数据传输问题。

无线解决方案

根据用户需求，达泰无线通讯技术人员决定采用DTD434MC-达泰欧美系PLC无线通讯终端来实现装煤车系统的无线改造。装煤车驾驶室与就地PLC程控柜所用的PLC为西门子S7-1200。建立数据传输线路的无线通讯，也就意味着需解决三台S7-1200 PLC之间1主2从的通讯问题。主站为位于煤塔的就地PLC程控柜，从站分别是两辆装煤车。将3块DTD434MC-达泰欧美系PLC无线通讯终端，分别通过S7-1200 PLC的Rs485接口对接，不需要再做其他设置，就可以实现3KM内3台西门子S7-1200 PLC之间的无线通讯功能。
无线通讯方案示意图 ▼

plc无线通信模块，无线通信模块，远距离无线模块，无线传输设备，无线远程模块，485通讯模块，组态王无线模块，力控无线模块，电脑与plc无线传输，西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，短时间之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

plc无线通信模块，无线通信模块，远距离无线模块，无线传输设备，无线远程模块，485通讯模块，组态王无线模块，力控无线模块，电脑与plc无线传输，西安达泰电子,工厂无线技改

五、成功案例

? 宝钢湛江钢铁有限公司，消防用水流量无线监测，5KM
? 鞍山钢铁集团公司，厂区内分散多点模拟量无线传输，1KM（多项目使用）
? 河北天柱钢铁公司，厂区内多处流量计信号采集，（多项目使用）
? 包头钢铁（集团）有限责任公司，实现水池水泵无线自动控制功能，1.5KM
? 吐鲁番中企铜业有限公司，4个雷达液位计与PLC模拟量无线传输，2公里
? 平庄煤业(集团)有限责任公司,矿区各区域水池液位以及PLC和组态软件无线通讯,5Km
? 龙口矿业集团有限公司，泵房混合信号和DCS无线控制，2千米
? 山西省长治钢厂 ， 主站300PLC和6个移动车子无线，150M
? 吉林首钢通化钢厂分公司，厂里6个模拟信号通过无线传DCS上 ，300M
? 首钢集团有限公司迁钢公司烧结厂，现场传感器到PC，600M
? 中钢集团邢台轧轨厂，行车上接近开关通过无线传到手持机，50M
? 中钢集团新型材料（浙江）有限公司，PLC无线控制小车运行
? 营口嘉晨集团钢铁厂，移动小车和地面除尘无线，300米
? 邢台钢铁有限责任公司，车间5个设备故障报警到控制室
? 广东省韶关钢铁，485仪表到力控，3KM
? 邯郸钢铁集团，深水罐水位控制水泵启停
? 石横特钢集团，水池水位监测2发1收，3公里（多项目使用）
? 铜陵市富鑫钢铁有限公司，传感器到PLC，100M
? 广西柳钢集团有限公司，地下室水池液位及控制信号传输到PLC（S7-300），300M
? 持续更新

六、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明认证，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。
