余热发电系统热风阀及锅炉液位无线监控

★ 特别声明：文章及方案图片皆为达泰电子原创，转载请标明出处。

一、产品介绍

达泰1系混合信号无线传输器-DTD120FHC发射终端同时采集标准4-20mA电流信号和开关量信号，并通过全数字无线方式传送，远端的接收终端收到发射端的信号后立即处理输出多路继电器开关及4-20mA电流信号， 可以接入显示仪表、PLC或DCS等设备并驱动电磁阀、变频器等执行机构。工业级混合信号无线终端可以直接替代传统有线变送器实现无线模拟量采集和传输，解决了有线方案施工繁琐、设备后期维护成本高的难题。

二、产品选型

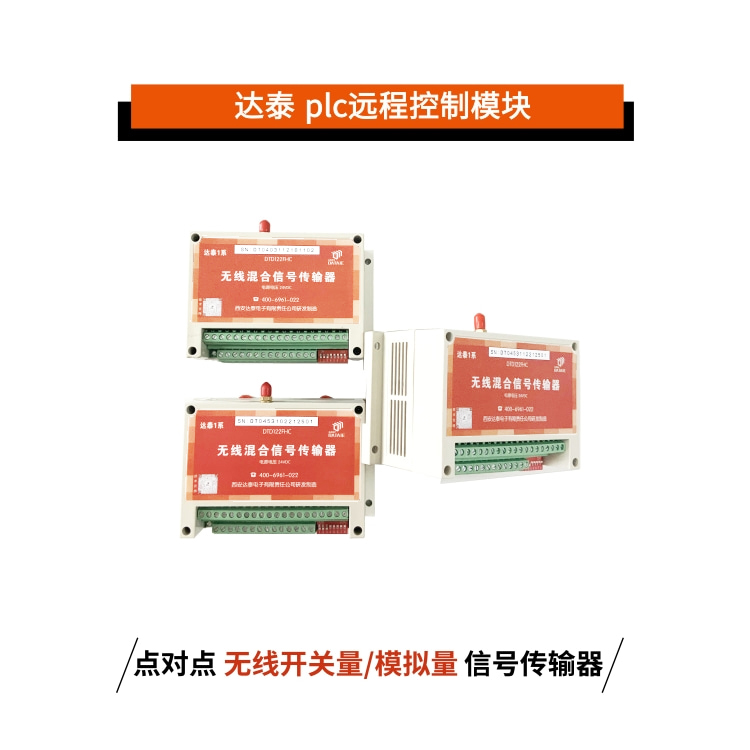

达泰1系混合信号无线传输器-DTD120FHC

远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

三、现场应用

1. 应用场景一：余热发电系统热风阀及锅炉液位无线监控

水泥窑余热发电技术是直接利用窑头、窑尾排放的中低温废气进行余热回收发电，无需消耗燃料，发电过程不产生任何污染，是一种经济效益可观、清洁环保、符合清洁节能产业要求的绿色发电技术，具有十分广阔的发展空间与前景。整个热力系统工艺流程是由两台高效余热锅炉AQC、PH锅炉 闪蒸器和一套汽轮发电机组组成，铺之以冷却水系统、纯水制取系统、锅炉给水系统及锅炉粉尘输送系统。余热锅炉内进行热交换产生的过热蒸汽通过汽轮机，进行能量转换，拖动发电机发电。

为百水泥余热发电系统中，控制室DCS系统需要对锅炉以及子系统设备的温度和压强等数据进行实时监测，并通过无线方式远程控制水泥线热风阀阀位开关。由于需要采集的传感器数据位置分散，且距离远近不一，系统设计人员认为采用无线传输，改造较为容易。

根据现场情况，达泰无线通讯技术人员决定采用达泰无线模拟量传输器DTD110FC来实现热力发电系统中锅炉温度、压力传感器信号的无线采集传输；在DCS系统安装达泰无线混合信号传输器DTD120FHC，将采集到的模拟量数据传输给DCS系统，DCS系统在对数据进行处理后，输出对于热风阀阀位开关的控制信号；热风阀阀位开关处采用达泰1系无线开关量传输器DTD110HC接收远程开/关指令。该无线技改所用产品为自组网通讯，后期无运行费用，加密传输保障数据安全，厂区内有效传输距离3km。
无线通讯方案示意图 ▼

对水泥生产来说余热回收对于降低能源消耗，减轻环境污染有积极的影响。随着水泥行业不断发展进步，以往的余热回收系统中，对于锅炉蒸汽温度压力等参数数据采集传输存在一定的缺陷，线缆等设备维修更换频繁导致成本攀升，工人在有潜在风险的环境中从事艰辛工作。现在，利用无线通讯技术，可以远距离无线实时监测锅炉参数，及时调整作业，提高安全性、减少关停时间、提升效率并降低整体运营成本。推广节能技术设备，开展能源管理体系建设，实现节能增效。

远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

四、无线方案的好处

1. 节省改造周期，无需大型施工：免除布线维护困扰，一天之内就可以轻松的完成改造并达到通讯稳定性要求。

2. 安装简单，无需编程：无线通讯终端只需要接入信号并供给电源即可开始使用。普通电工就可以完成安装。

3. 数据传输可靠，全数字无线加密传输：通讯协议进行了再次加密处理。

4. 无运行费用，无需插卡：后期在使用过程中，不需要支付任何无线设备运营费用。

5. 售后服务：具有20年工业现场调试经验的无线通讯团队，为产品提供技术支持与售后服务。

远距离无线数传模块,无线收发模块,无线通信模块,plc采集模块,无线模拟量开关量信号采集器,无线io模块,西安达泰电子,工厂无线技改

■ 成功案例

● 宁夏某生物科技股份有限公司，发酵罐浓度和球罐压力信号以及溶氧传感器信号在DCS系统无线监测预警，800米

● 马鞍山钢厂，焦化厂除尘管道压力信号采用无线方式传输到DCS集中监测，1.3KM

● 吉林首钢通化钢厂分公司，现场 6 路模拟量无线传 DCS 上，300 米

● 重庆西南水泥有限公司，传感器到 DCS 之间，300M

● 湖南邵阳洞口为百水泥，传感器与 DCS 之间，400M

● 河南豫光金铅集团股份有限公司，模拟量信号到 DCS，200 米

● 山东滨化滨阳燃化有限公司，2 个地方 PH 计和 PLC/DCS 模拟量信号控制，300 米

● 侯马市三信电器线缆有限公司，传感器到 DCS，500 米

● 善能生物质热电联产工程集中供热项目，供暖回水管道压力DCS监测控制补水

● 芜湖新兴铸管有限责任公司，4台数采仪上模拟信号无线传DCS，1公里

●上海星治能源科技有限公司，电气柜15个仪表数据采集到DCS

●安徽安纳达钛业股份有限公司，污水处理设备与DCS室的485无线通讯，900米

● 阜康市泰华煤焦化，现场仪表和 DCS 之间无线传输，200M

● 攀钢集团物资贸易有限公司，仪表 4-20mA 信号和 DCS 无线传输，3 千米

● 华润电力贺州分公司，电力仪表到 DCS 系统，2 公里

● 华润电力湖北宜城分公司，多点信号传到 DCS 系统，2 公里

● 辽宁东方发电有限公司，现场 4AI 到 DCS，3KM

● 河南毅联再生资源科技有限公司，电脑和 DCS 无线通讯，600 米

● 山西长治霍家工业有限公司，厂区模拟量信号传输 DCS 室，300 米

● 南京弘祥化工有限公司，现场仪表和 DCS 之间

? 持续更新

六、公司介绍

西安达泰电子有限责任公司创立于2002年，是一家集工业无线产品研发、生产、销售于一体的高新技术“智”造企业，产品具有“可靠、简单、高效”的特点，能够直接取代传统线缆，实现工业数据信号的无线传输，近20年间，达泰先后获得多项发明专利，被评为高新技术企业，常年与国内top50高校进行产学研合作、水泥行业供应商，同时也逐步组建起了一支具有丰富现场经验的PLC无线通讯团队，为客户提供全方位的技术保障。现已为国内外超30000家工厂企业成功实现近15万个无线采集测控方案设计和改造项目，投入使用的设备超100万套。DTD1系、4系无线产品广泛应用于水泥，冶炼，发电，煤炭，化工等复杂恶劣的工业场合，平均连续使用寿命超过5年以上。
