型    号

AF60-330020

容    量

20KVA

体积(长×宽×高)

830*450*1200

品    级

高端工业品

工作原理

IGBT/SPWM脉波宽度调制方式

交流输入

相位

三相五线制（A+B+C+N+G)

电压

380V±15%

频率

50HZ±5%

交流输出

（标准正弦波）

相位

单相(L+N+G)

电压

低档：10-150V连续可调；高档：10-300V连续可调

额定电流

低档

67

高档

33

频率

定频：50HZ/60HZ，调频：45-65HZ；

频率稳定度

定频：≤±0.01%，调频：≤±0.1%

负载稳定度

≤±1%

电压稳压率

≤±1%

波形失真度

THD≤±3%

(注：纯阻性负载，在输出电压的±20%的条件下测试）

过载能力

120%  1S

功率因数

0.85

效  率

≥85%

反应时间

＜20ms

适应负载

无类型限制，感性和容性负载需降额使用。

面板显示

LED数码显示：输出频率、电压、电流、功率/功率因数

保护装置

输入无熔丝开；

,输出无熔丝开关，过电压、过电流、过载、过温自动保护并报警

噪声

＜65dB

绝缘电抗

500Vdc 20MΩ以上

耐压绝缘

1800Vac/5Ma/1分钟

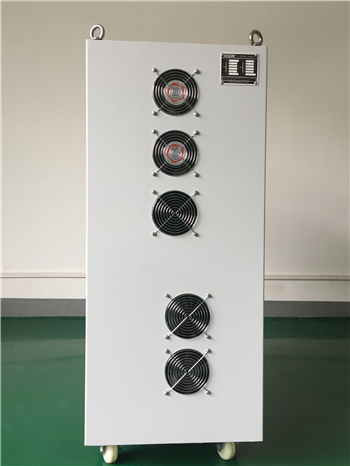

冷却装置

风扇强制风冷

机箱架构

漆膜表面质量三级、细橘纹

使用环境

工作温度

-15~45℃

相对湿度

0-90%(非凝结状态)

海拔高度

2000公尺
