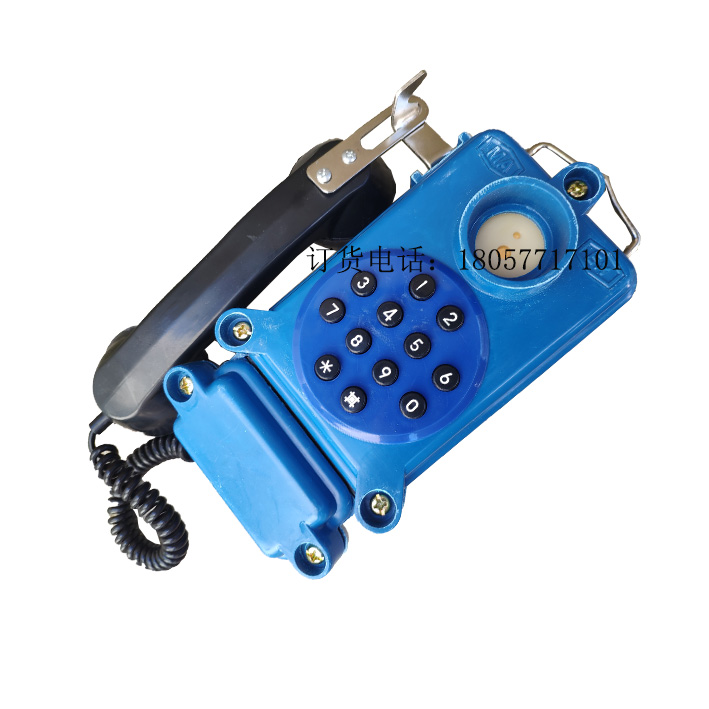

HBZ矿用本安型（按键）电话机

一、用途和特点

HBZ矿用本安型双音多频按键电话机，其防爆等级为i，它与OBDK-1型（DDK-1型）矿用电话耦合器组成煤矿自动电话调度通信系统。本机适合于具有爆炸性混合物的环境中使用。

二、电路及结构特点

1.采用电磁送话器代替碳精送话器，具有寿命长，性能稳定，噪声小，线性好的特点，克服了碳精送话器长期存在的质量问题。

2.外壳采用玻璃钢阻燃材料压制形成。

3.本机具有话音清晰，铃声响度高，防震防漏，外型美观，体积小重量轻，使用安全可靠等优点。

三、使用条件

1.温度：-10℃~+40℃

2.相对湿度：45%~95%

3.大气压力：86~106KPa

4.环境噪声：≤75dB

5.交换机馈电电压：48±4V

6.振铃输入电压：AC60~100V、25Hz

四、主要性能

1.电声参数

  发送参考当量：≤+18dB

  接收参考当量：≤+5dB

  侧音参考当量：≥+8dB

2. 振铃声级：≥+85dB

3. 本机频率组合如下表，频偏不超过±1.5%

五、使用说明

1. 将外线L1、L2接耦合器本安输出端做为主叫用户，摘机后听到拨号音即可拨号，每发一个号耳机应能听到发号音。

2. 当要与调度台通话时，拿起手机听到拨号音，只需按一下#字键即可。

六、维护与检修

1. 按使用条件工作，避免电话机受强烈震动、冲击和水淋。

2. 本电话机为本质安全型，其线路的各部分保证在正常工作或短接、断线等故障状态下，均不能产生足以引爆或燃烧的电火花能量及温度。

3. 由于电路部分采用硅胶密封，所以维修工作就相对简单，当工作不良时，只需更换个密封放大器即可。
