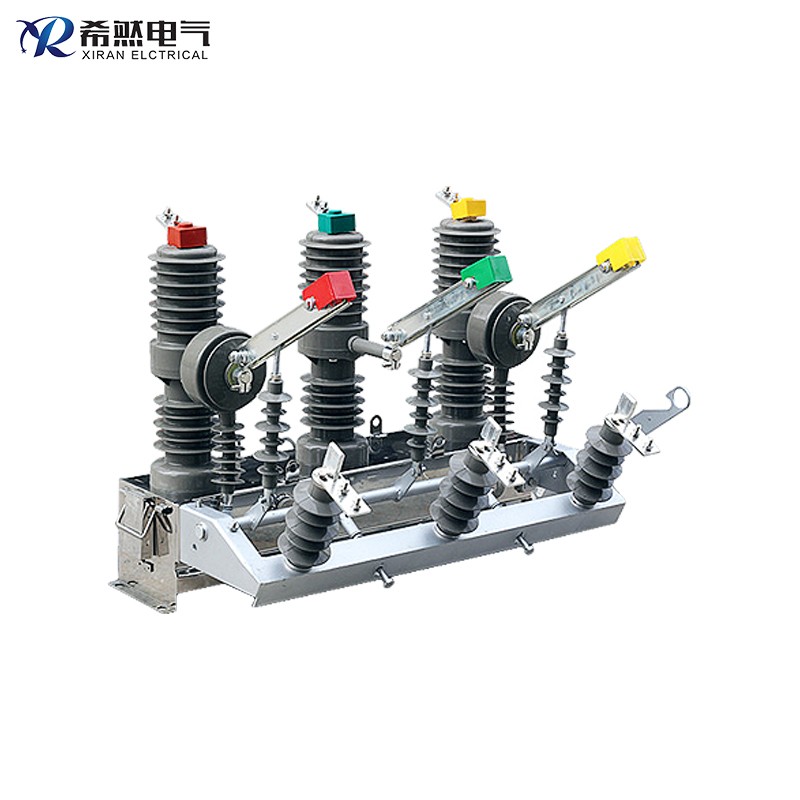

1、断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆开危险、免维修、体积小、重量轻和使寿命长等特点。 2、断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。 3、三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包农业生产体系硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。 4、操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用真动传输方式，零部件数量小，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。 5、断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。 6、断路器可以装设二相或三相电流互感器，供过电流或短路保护用，也可以给智能控制器提供电流采集信号；根据用户要求可加装计量用电流互感器。 7、断路器可外带三相联动的隔离开关，在隔离开关分闸状态下有明显可见断口，并具备与断路器本体之间的防误联锁装置，只有在隔离刀完全合闸或完全分闸时才可操作断路器。可连装避雷器支柱绝缘子，维护方便。 ZW32-12F户外高压真空断路器参数

一、ZW32-12户外高压真空断路器是三相交换50hz、额定电压12kv的户外高压开关装备。实用于开断、关合都市或农村配电体系的负荷电流、过载电流和短路电流。断路器为全新的小型化计划，全封闭布局，奇特的灭弧室封装技能，密封性能好、防潮、防凝露，实用于高温湿润地区。zw32-12G断路器本体见隔离开关两大部分构成，其好处是有明显开断断开，方便后面的电力检修于维护，能有效的保护人们生命安全。

1.1、ZW32-12户外高压真空断路器含义

     Z  W  32  - 12 （G）（F） / T（M）  630  -  20

     Z-------户外

     W-------真空断路器

     32------设计序号

     12------12KV

     G-------带隔离开关（不带可省略）

     F-------智能型断路器（俗称看门狗断路器）

     T（M）----T弹操机构M永磁机构

     630-----额定电流A（可选630A/1250A）

     20------开断电流KA（可选20KA/25KA）

1.2、ZW32-12户外高压真空断路器尺寸

     ZW32-12外形尺寸-长1000mm ×宽450mm×高750mm

     ZW32-12安装尺寸-长920mm×160mm×长腰孔4-（14×22）

     ZW32-12G外形尺寸-长1070mm× 宽740mm×高750mm

     ZW32-12G安装尺寸-长920mm×160mm×长腰孔4-（14×22）

1.3、ZW32户外柱上高压真空断路器型号：

ZW32-12/630-20       ZW32-12/630-20真空断路器

ZW32-12/630-25       ZW32-12/630-25真空断路器

ZW32-12/T630-20     ZW32-12/T630-20弹操真空断路器

ZW32-12/T630-25     ZW32-12/T630-25弹操真空断路器

ZW32-12G/630-20     ZW32-12G/630-20带隔离真空断路器

ZW32-12G/630-25     ZW32-12G/630-25带隔离真空断路器

ZW32-12F/630-20      ZW32-12F/630-20智能真空断路器

ZW32-12F/630-25      ZW32-12F/630-25智能真空断路器

ZW32-12M/630-20     ZW32-12F/630-20永磁真空断路器

ZW32-12M/630-25     ZW32-12F/630-25永磁真空断路器

二、主要技术参数

序号项目                      单位         参数

1额定电压                      KV          12

2额定电流                      HZ          630

3额定频率                       A          50

4额定短路开断电流              KA          20

5额定峰值耐受电流（峰值）      KA          50

6额定短时耐受电流              KA          20

7额定短路关合电流（峰值）      KA          50

8机械寿命                次                10000

9额定短路开断电流开断次数  次              30

10工频耐受电压（1min）;（湿）（干）相同、对地/断口KV42/48

11雷电冲击耐受电压（峰值）相同、对地/断口 KV75/85

12二次回路1min工频耐压         KV          2

三、使用条件

3.1 正常使用条件

a） 周围空气温度: -40℃～+40℃；

b） 海拔高度: 不*过2000m;

c） 周围空气可以受到尘埃、烟、腐蚀性气体、蒸汽或盐雾的污染；

d） 风速不*过34m/s（相当于圆柱表面上的700Pa）；

e） 来自开关设备和控制设备处部的振动或地动是可以忽略的；

f） 污秽等级:Ⅲ级。

3.2 特殊使用条件断路器可以在不同于以上规定的正常使用条件下使用，这时用户的要求应和制造厂家进行协商，并**一致的意见。

四、断路器结构特点

4.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量轻和使用寿命长等特点。

4.2 断路器采用全封闭结构，密封性能好，有助于提高防潮、防凝露性能，特别适用于严寒或潮湿地区使用。

4.3 三相支柱及电流互感器采用进口户外环氧树脂固体绝缘，或采用户内环氧树脂外包有机硅橡胶固体绝缘；具有耐高低温、耐紫外线、耐老化等特点。

4.4 操动机构采用小型化弹簧操动机构，储能电机功率小，分合闸能耗低；机构传动采用直动传输方式，零部件数量少，可靠性高。操动机构置于密封的机构箱内，解决了操动机构锈蚀的问题，提高了机构的可靠性。

4.5 断路器的分、合闸操作可采用手动或电动操作及远方遥控操作。可与智能控制器配套实现配电自动化，也可以与重合控制器配合组成自动重合器、分段器。
