避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值达到规定的电压时，避雷器立即，流过电荷，过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证正常供电。20世纪20年代，出现了铝艾尔盾避雷器，氧化膜艾尔盾避雷器和丸式艾尔盾避雷器。

密封性能避雷器元件采用老化性能好、气密性好的***复合外套，采用控制密封圈压缩量和增涂密封胶等措施，陶瓷外套作为密封材料，确保密封可靠，使避雷器的性能。机械性能主要考虑以下三方面因素：承受的地震力；作用于避雷器上的风压力；避雷器的顶端承受导线的允许拉力。
  该系列产品除具有瓷外套氧化锌避雷器的一切优点外，另具有绝缘性能好、高的耐污秽性能、良好的防爆性能以及体积小、重量轻、平时不需、不易破损、密封可靠、耐老化性能优良等优点。海拔高低不超过1000—2000m（高原地区应在订货时注册）。
  低压类：其指3KV以下（不包括3kV系列的产品）的氧化锌避雷器系列产品，大致可划分为1kV、0.5kV、0.38kV、0.22kV四个电压等级。按标称放电电流分氧化锌避雷器按标称放电电流可划分为20、10、5、2.5、1.5kA五类。
  避雷器避雷器按其发展的先后可分为：保护间隙--是简单形式的避雷器；管型避雷器--也是一个保护间隙，但它能在放电后自行灭弧；阀型避雷器--是将单个放电间隙分成许多短的串联间隙，同时了非线性电阻，了保护性能；磁吹避雷器--利用了磁吹式火花间隙，了灭弧能力，同时还具有内部过电压能力；氧化。
  避雷器原理避雷器是变电站保护设备免遭雷电冲击波袭击的设备。当沿线路传入变电站的雷电冲击波超过避雷器保护水平时，避雷器首先放电，并将雷电流经过良导体安全的引入大地，利用接地装置使雷电压幅值在被保护设备雷电冲击水平以下，使电气设备受到保护。

1.字母“H”表示复合绝缘外套；
2.字母“Y”表示氧化锌避雷器；
3.数字表示避雷器的标称放电电流；
4.字母“C”表示有串联间隙，“W”表示无间隙；
5.“S”表示配电型，“Z”表示电站型，“R”表示保护电容器，“T”表示铁路型；
6.数字表示设计序号；
7.数字表示避雷器额定电压；
8.数字表示在标称电流下残压。
例：HY5WS-17/50表示额定电压为17kV无间隙配电型复合绝缘外套氧化锌避雷器。避雷器标称放电电流为5kA,标称电流残压为50kV。
二、交流无间隙金属氧化物避雷器的性能特征
1、用途和特点：
无间隙氧化锌避雷器是由具有非性V-A特性的氧化锌阀片组装而成，是用于保护35kV以下系统交流电器设备免受过电压损害或保护并联补偿的保护电器。
氧化锌避雷器由于采用了的非线性氧化锌电阻片，从而可以取消传统的碳化硅避雷器不可缺少的串联间隙，提高了产品的保护可靠性。在绝缘配合方面可以做到陡波、雷电波和操作波的保护裕度接近一致。
2、使用条件：
2.1环境温度不高于+40℃，不低于-40℃；
2.2海拔高度不超过1000m；
2.3交流系统的频率50-60HZ；
2.4连续施加在避雷器的工频电压不超过避雷器的持续运行电压；
2.5风速为35m/s；
2.6地震烈度为8度及以下地区。
3. 主要电气性能：
产品按GB11032-2000《交流无间隙金属氧化物避雷器》和JB/T8952－1999《34kV及以下交流系统用复合外套无间隙金属氧化物避雷器》制造。

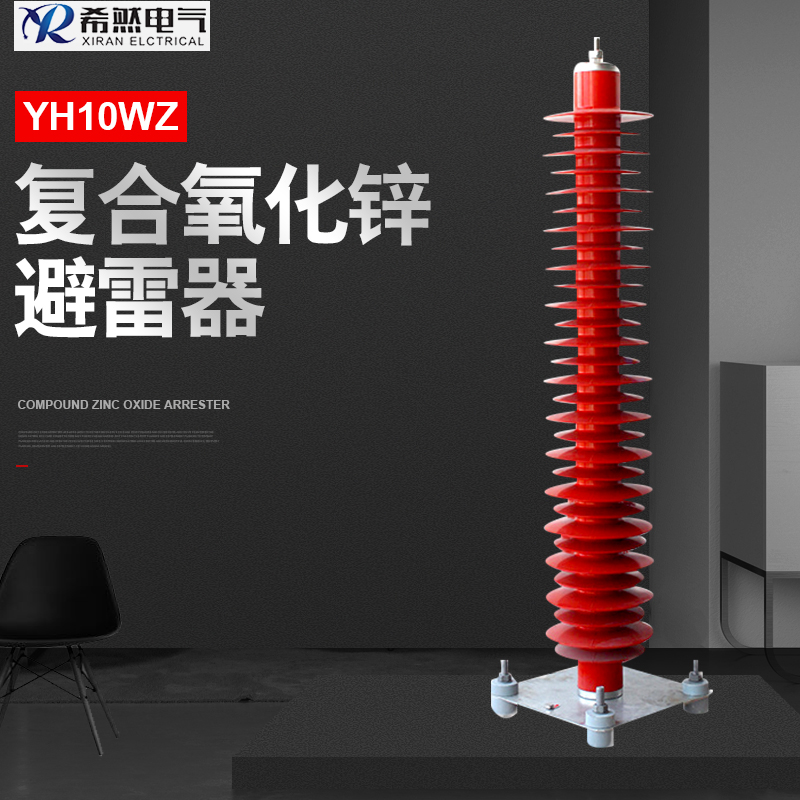

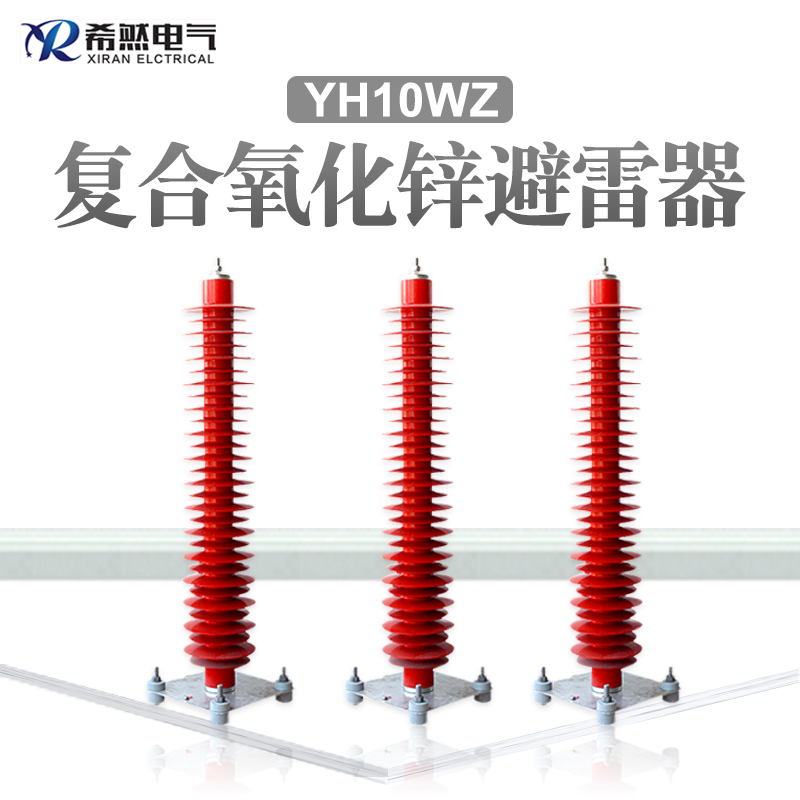

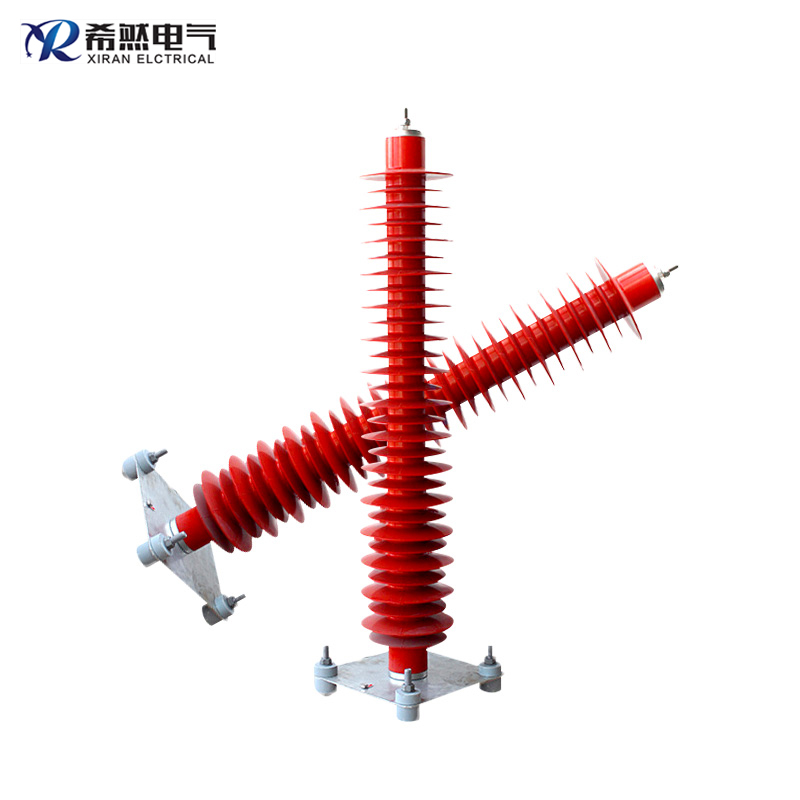

4. 复合外套氧化锌避雷器采用耐电蚀、抗老化、弹性好、机械强度高，一次整体模压成型的硅橡胶做为绝缘外套，非线性伏安特性的氧化锌电阻片做为芯体。具有体积小，重量轻、安装方便，耐污能力强，密封性能好、防潮、防爆，并具有良好的憎水性，可减少运行维护大大减轻电力工人的劳动强度。
5. 用户注意事项
5.1 在运输和储存时，应注意安，不得碰撞，尽可能直立。
5.2 用户不得随意拆开产品。
5.3对无间隙氧化锌避雷器决不允许做工放试验。
5.4一年内因质量问题，本公司可无偿更换或修理。
5.5 投入运行前测量其电流1mA电压应符合本说明书中的要求，投运几年后测量其直流1mA电压，应不低于规定值的96％，测量时直流电源谐波分量尽可能小，并注意先清洁外绝缘和保持环境温度湿度及电压相对恒定。

注意事项

均装设了在线泄漏电流表，以此来监视避雷器的运行状况。在线泄漏电流表反映的 是通过瓷套外绝缘和避雷器阀片的电流和通过避雷器阀片的电流。

（1）避雷器的在线泄漏电流表读数异常增大

避雷器内部受潮主要是密封不良引起的。潮气的来源有：

①在避雷器生产过程中，安装环境湿度超标；

②阀片及内部零部件烘干不彻底，有部分潮气滞留；

③装配时将密封圈漏放、放偏。或在密封圈与瓷套密封封面之间夹有杂物。
