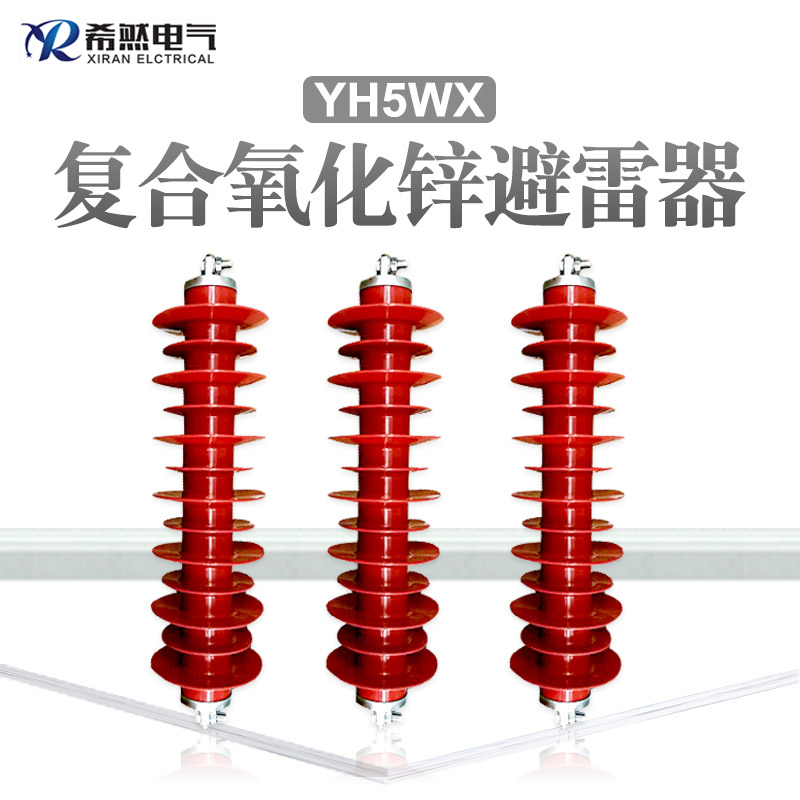

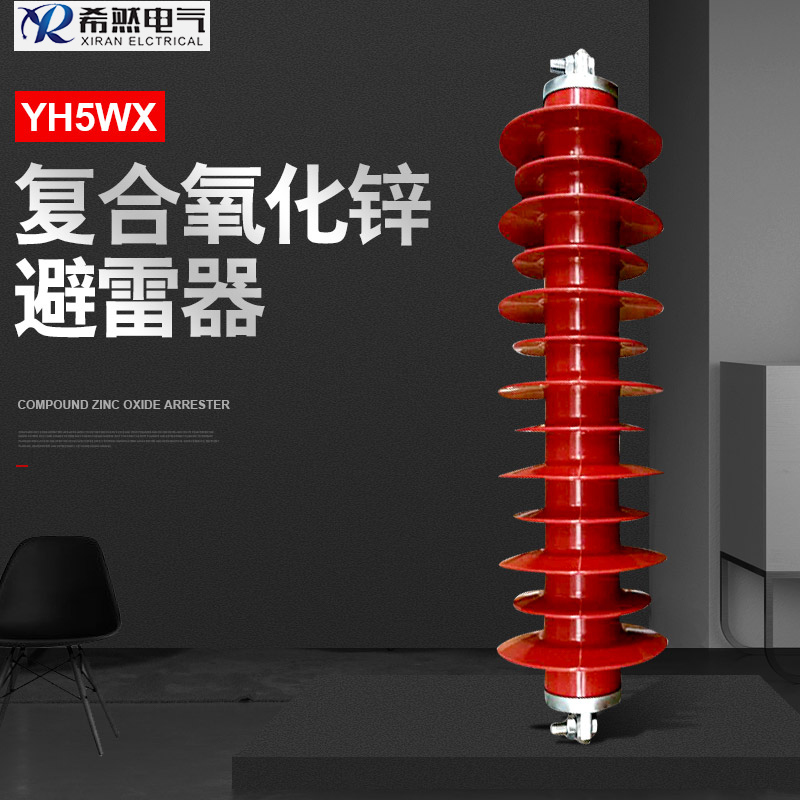

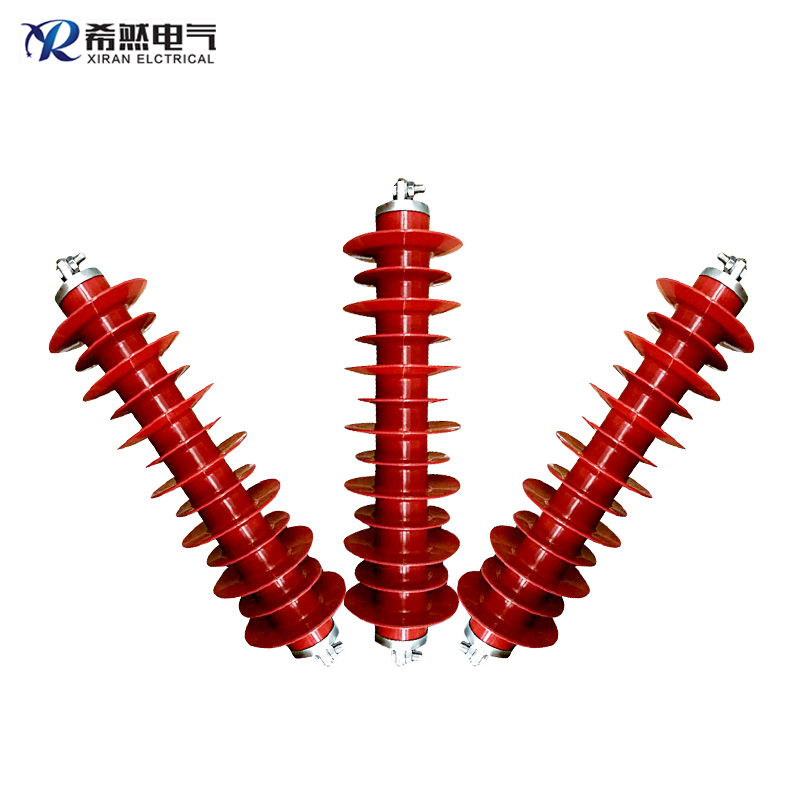

35kv线路型悬挂式避雷器YH5WX-51/134概述

避雷器是一种过电压保护器，主要用于保护电力系统、铁道电气化系统、通讯系统中的各种电气设备（变压器、开关、电容器、阻波器、互感器、发电机、电动力、电力电缆等）免遭大气过电压、操作过电压和工频暂态过电压等损坏，是电力系统绝缘配合的基础。

2.过电压保护器与避雷器的区别：

过电压保护器是属于电力行业一种**的避雷器部分替代品，它的作用相当于避雷器，但又与传统的避雷器不同。

1：避雷器只能是相地保护（单相保护，每组用三个），即可以相地保护也可以相间保护（三相）。

2：过电压保护器一般安装在柜体内，而传统的避雷器既可以安装在柜体内也可以安装在箱体外（箱体外部的基本上都是避雷器）。

（户外型的过电压保护器即为组合式避雷器）

3. 35kv线路型悬挂式避雷器YH5WX-51/134使用环境:

电源频率：48HZ～62HZ

环境温度：-40°C～+40°C

较大风速：不*过35m/s 海拔高度：不过*过2000m

地震烈度：不*过8度

覆冰厚度：不大于10mm

适用于户内及户外；

长期施加在避雷器上的工频电压不*过避雷器的持续运行电压。

电源频率不**48Hz，不**62Hz。

地震烈度7度及以下地区。

4. 35kv线路型悬挂式避雷器YH5WX-51/134产品特点:

1、 体积小、重量轻、耐碰撞、运输无碰损，安装灵活，适合在开关柜内使用。

2、 特殊结构，整体模压成形，无所隙、密封性良好、防潮防爆。

3、 爬电距离大，憎水性好，耐污能力强，性能稳定，减少运行维护。

4、 *特配方的氧化锌电阻片，泄漏电流小，老化速度慢，使用寿命长。

5、 实配直流参考电压、方波通流容量和大电流耐受能力都**标准。

5. 35kv线路型悬挂式避雷器YH5WX-51/134使用须知

1、避雷器在安装使用前，应存放在清洁、干燥的房间，不得受到腐蚀性气体或者液体的腐蚀。

2、避雷器在投入运行前，应作预防性试验，在投入运行后，也应定期（10KV以下避雷器5年一次，35KV及以上避雷器2年一次）做如下试验并参照附表与运行前的数据进行对比。

A：测量避雷器的绝缘电阻；

B：测量避雷器的直流1mA电压；

C：测量0.75倍直流1mA下的泄漏电流；

6. 35kv线路型悬挂式避雷器YH5WX-51/134型号说明:

YH  |---- 复合外套金属氧化物避雷器（HY为老型号）

    |      Y为瓷外套金属氧化物避雷器

5   35kv线路型悬挂式避雷器YH5WX-51/134|---- 标称放电电流Ka

W   |---- 结构特征 W：无间隙 C：串联间隙 R：并联间隙

S   |---- 使用场所 S：配电 Z：电站 R：电容器组 X：线路

    |     T：铁道 D：电机型 O：用于油中 L：直流

5   |---- 设计序号

-17 |---- 避雷额定电压kV（有效值）

/50 |---- 标称放电电流下较大残压kV（峰值）

□  |---- 附加特征W：防污 G：高原 K：抗震

氧化锌避雷器是具有良好保护性能的避雷器。利用氧化锌良好的非线性伏安特性，使在正常工作电压时流过避雷器的电流极小（安或毫安级）；当过电压作用时，电阻急剧下降，泄放过电压的能量，达到保护的效果。这种避雷器和传统的避雷器的差异是它没有放电间隙，利用氧化锌的非线性特性起到泄流和开断的作用。

氧化锌避雷器是七十年代发展起来的一种***避雷器，它主要由氧化锌压敏电阻构成。 [2]  每一块压敏电阻从制成时就有它的一定开关电压（叫压敏电压），在正常的工作电压下（即小于压敏电压）压敏电阻值很大，相当于绝缘状态，但在冲击电压作用下（大于压敏电压），压敏电阻呈低值被击穿，相当于短路状态。然而压敏电阻被击后，是可以恢复绝缘状态的；当高于压敏电压的电压撤销后，它又恢复了高阻状态。因此，如在电力线上安装氧化锌避雷器后，当雷击时，雷电波的高电压使压敏电阻击穿，雷电流通过压敏电阻流入大地，可以将电源线上的电压控制在安全范围内，从而保护了电气设备的安全。
