n 产品简介：

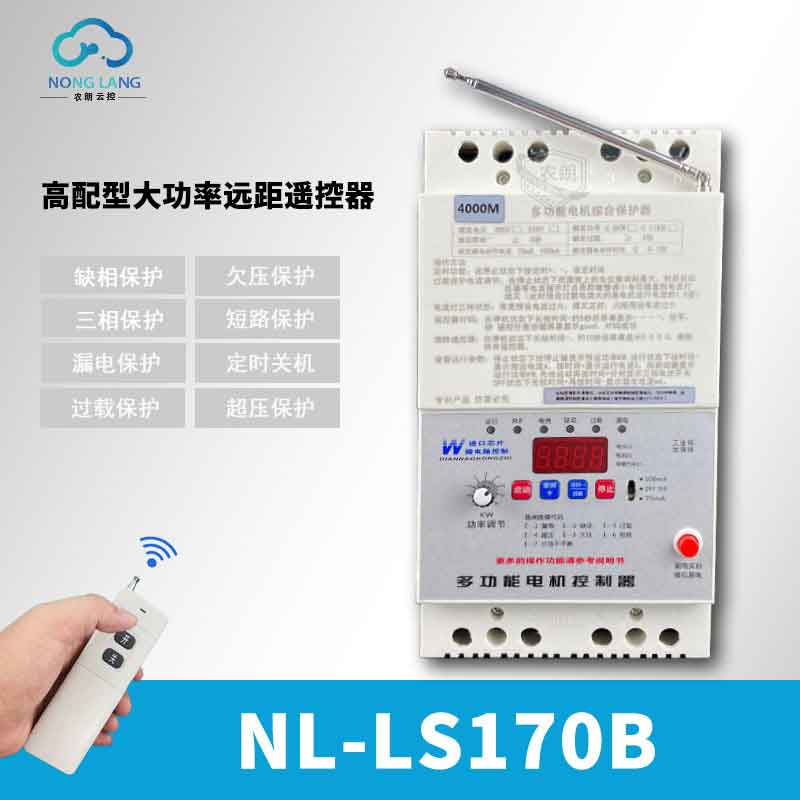

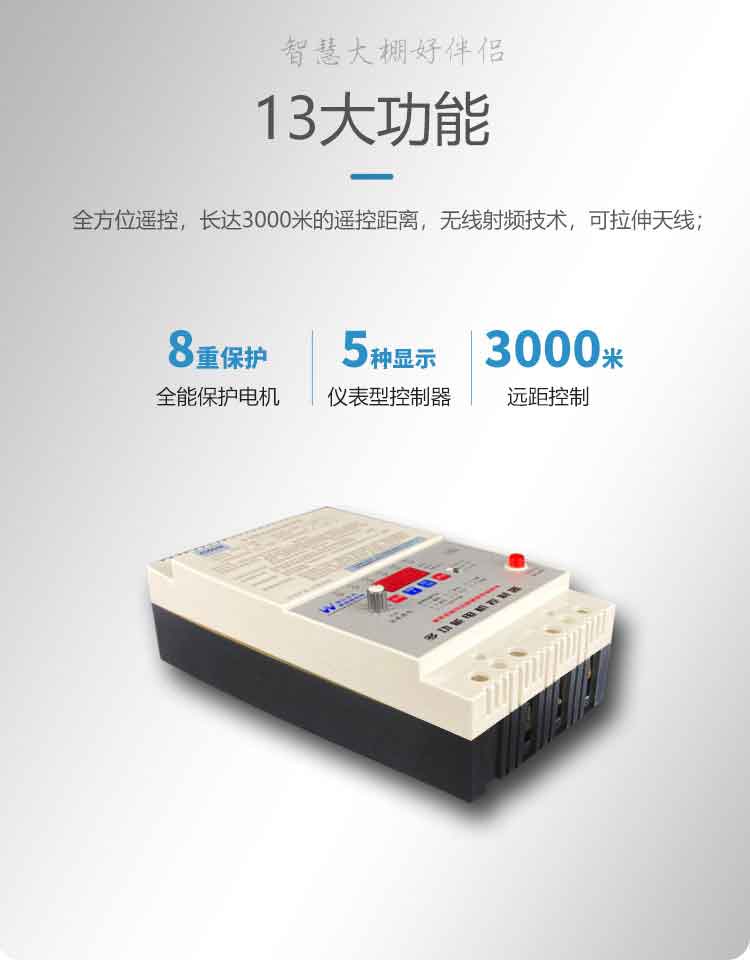

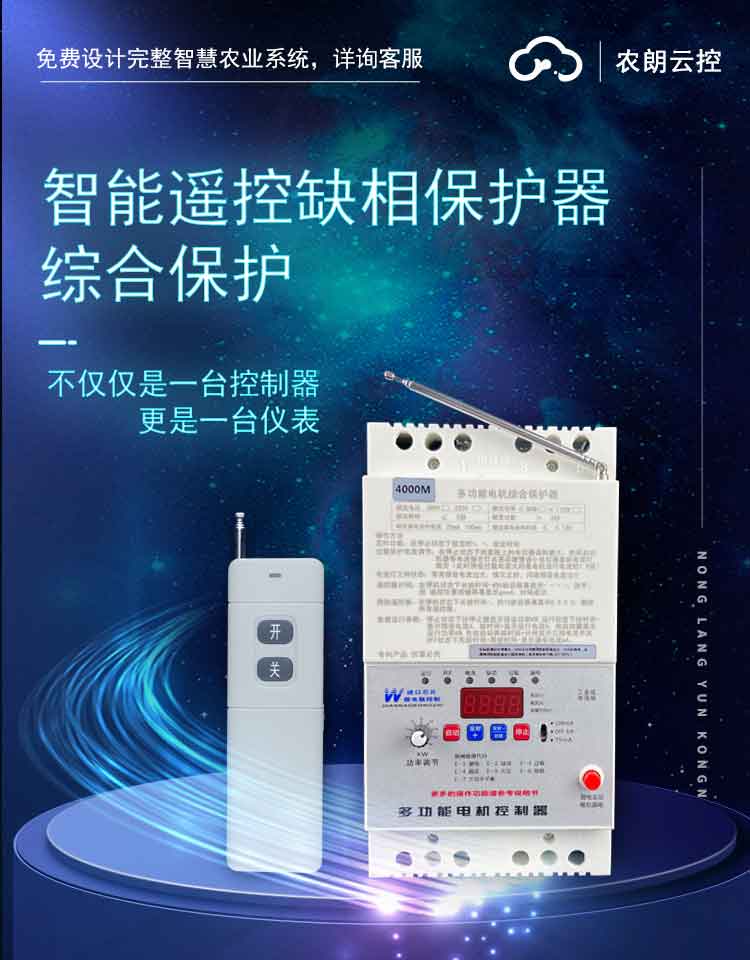

NL-LS170B多功能电机综合保护器是本公司研发的工业级全功能电机遥控器，接收器本身有手动控制按钮，也可以外接控制按钮，可以控制4-11KW（可定制功率）的电机，多适用于工业生产配电箱控制追泵、放风机等设备，不仅仅是一台控制器，更是一台仪表，具备8种保护功能：缺相保护、三相不平衡保护、漏电保护、过载保护、定时关机、超压保护、欠压保护、短路保护；具备5种参数显示功能：显示电机功率、显示电机电流、显示电网电压、分相显示电流、显示漏电流，本产品采用外差接收模块，该模块采用高频无线通信技术，低噪声、大规模集成电路，有完善的抗静电保护，可靠性高，灵敏度高，优化市面上普通的超再生接收模块抗干扰差、灵敏度低、稳点性差等问题。

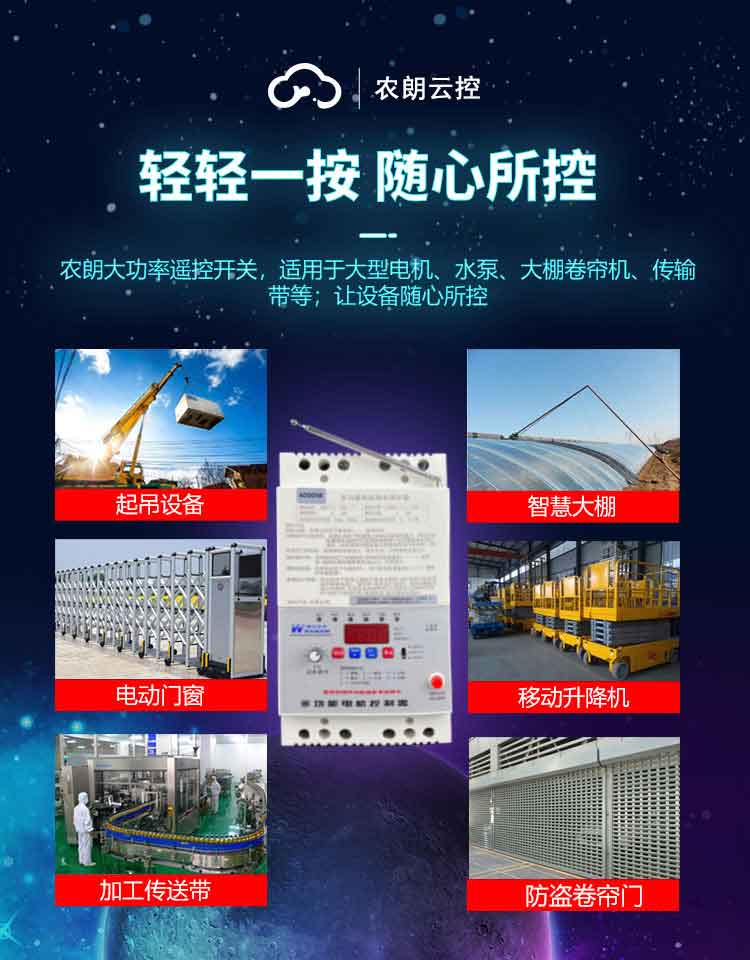

n 使用范围：

农村、城市、工厂企业需要遥控的马达、电机、风机、潜水泵、鱼塘增氧机、空气压缩机等（需根据控制电机功率选择对应的产品）

n 技术参数：

? 工作电压：380V/220V（查看产品标识）

? 遥控距离：0-4000米（参照具体机型）

? 控制功率（外接）：4KW、5.5KW、7.5KW、11KW(更多可定制，标配可选择)

? 编码：100万组 曼彻斯特学习码

? 接受方式：法国SYNOXO公司超外差方案

? 接受灵敏度：-110dbm

? 频率：315MHZ

? 调制：ASK

? 编码结构：曼彻斯特

? 遥控数量：最多可以增加40个手柄

? 显示方式：数码管

? 显示内容：电压、电流、时间、功率

? 负载能力：0-65A(参照具体机型)

? 反应速度：0.2ms

? 外壳材质：阻燃BMC

? 保护项目：缺相、过载、短路、漏电、超压、欠压、三相不平衡

? 定时功能：可设定关闭

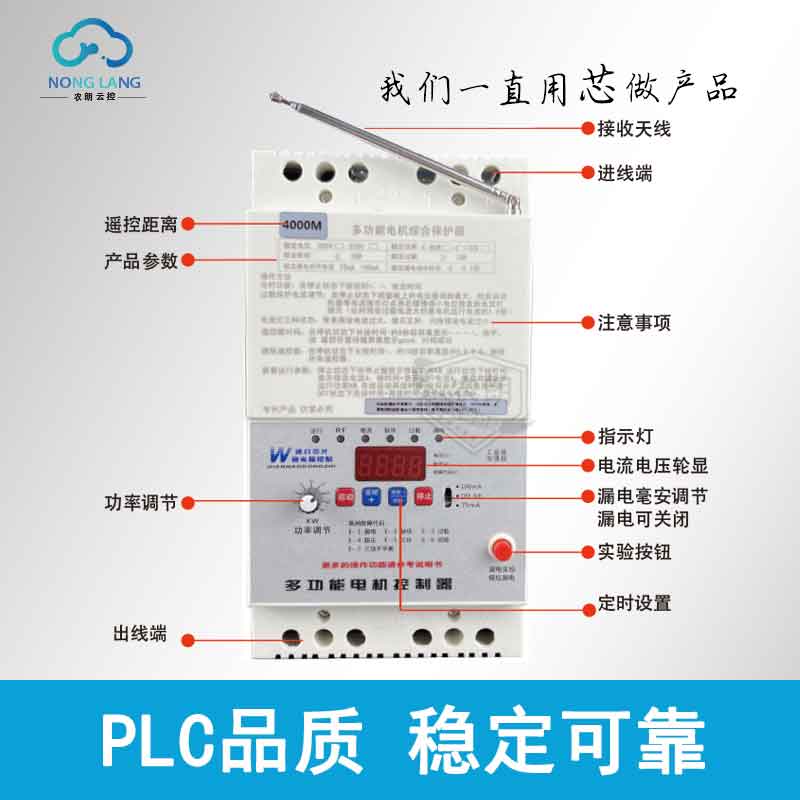

n 功能说明：

2 为了保证通讯距离，请将接收天线全部拉出，带吸盘天线的要引到箱体外面，有必要时要引到室外，吸在金属板上并垂直向上。

2 遥控手柄请正确的装入电池并注意+ -极，使用时打开电源开关把天线全部拉出，天线指向垂直指向天空，使用完毕及时关闭电源开关，长时间不用时取出电池。

2 使用过程中发现距离变近时及时检查电源电量是否充足。

2 定时功能：在停止状态下按时间“+ -”设定时间按遥控器启动，机器开始运行时间开始结束后机器停止运行。

2 过载保护电流调节：在停止状态下，吧电位器准时针，启动机器5S后电流灯点亮，然后缓慢逆时针旋转电位器直到电流是电机实际电流的1.5倍左右。

2 电流灯状态：常亮-设置电流过大需要逆时针旋转电位器

2             熄灭-电流设置刚刚好

2             闪烁-电流设置过小需要顺时针旋转电位器

2 遥控器对接：1、在停机状态下长按“对码”按键

2             2、5S后屏幕显示”- - - -”松手

2             3、在4秒钟内按手柄任意按键，如4秒钟内无操作，电路将恢复到初始状态

2             4、屏幕显示“GOOD”对码成功

2 删除遥控器：在停止状态下长安对码键5秒钟后屏幕显示“- - - -”不要松手，再过5秒

2             钟屏幕按键显示“0000”松手已删除所有遥控器

2 查看运行参数：停止状态下按停止键显示预设功率KW

2               运行状态下按时间“-”键显示预设电流A

2               运行状态下按时间“+”键显示运行电流A

2               运行状态下按启动键显示运行功率KW

2               运行状态下按启动键再按时间“+”分别显示三相电流

2               运行状态下开关OFF状态下先按时间“+”再按时间“-”显示露电电流MA

用户须知：

? 实际距离和环境有关，中间无任何障碍物时距离会远，当中间有高楼、金属障碍物时距离会大幅度缩减（甚至有时会只有10%-50%）

? 天线不要装在铁箱子里面，天线要高于地面1.5M，当接收器装在金属配电箱时要用一根适当长度的软线接在拉杆天线上，并保证露铁箱部分为30里面左右。

? 实测距离（以下由我司在复杂环境下测试数据以及用户反馈数据，仅供参考）

? 理论距离1000M。实际测量300M-600M

? 理论距离3000M。实际测量500M-1700M

? 理论距离4000M。实际测量2000M-3000M

? 如需更远距离，清联系我们，我们会根据您的要求做特殊配置

n 产品优势：

v 本产品是2022年改进的产品，主控芯片采用STM8系列中的高端芯片，主频16M6路AD全速自动实时监控数据

v 响应速度比普通产品较快、性能较稳定。

v 软件设计采用是新型的状态机程序模块化设计，大大提高了数据处理速度和效率，程序设计：库函数结构。

v 内部结构：采用标准接触器后期维护更加方便，大电流检测线圈使检测数据更准确，配备大电流端子，使用寿命长；

v 拥有精致外形设计，体积小，好安装，适用于绝大多数控制柜免定制打孔即可安装；

v 远距离接收稳定，内部具备芯片保护、稳压保护、抗雷击保护、抗干扰；

v PTC压敏电阻抗雷电路为变压器提供保护，共模电感滤除来自电网的干扰信号使电路工作更稳定，低压端的压敏电阻保护稳压器不受意外损坏，电路末端TVS防止高压静电击穿芯片；

v 合理的电路布局，通过线路板上的插针用户可以很方便的切换工作电压；

v 采用高速芯片设计，输入输出电路出均采用了光耦隔离，增加产品可靠性

v 高性能，主芯片采用STM（全球优秀IC 主频16MHZ），机器工作时不会卡顿；

v 按键是我司为本款产品定制的专属按键，寿命长，手感舒适；

v 无线设频工作，遥控无方向性，不受空间限制；

v 采用独特的数字编码技术，可隔墙隔室遥控；数万个编码不重复，相邻居室间互不干扰‘’

v 多片专用集成电路，工作稳定，抗干扰能力强；品质可靠，开关次数可达4万次之多；

n 注意事项

本产品不可以应用在涉及重大财产和人身安全的场合。本公司在任何情况下都不对超过产品购买价格的损失承担责任。对产品维修，或更换是对购买方的卫衣补救措施，本设备不属于生活用品，安装时需要有一定的专业技能。

本产品需要配合空开使用，不得直接连接控制设备。
