结构特点
5. 断路器结构特点
5.1 断路器采用三相支柱式结构，具有开断性能稳定可靠、无燃烧和爆炸危险、免维修、体积小、重量
使用环境条件
1.环境温度：-40℃ +~40℃ 日，温差不超过20℃ ；
2.污秽等级：不大于IV级；
3.海拔：不超过2500m;
4.风压:不超过700Pa(相当于34m/s);
5.无火灾、 爆炸、 化学腐蚀的场所；
6.无经常性的剧烈振动，地震烈度不超过8度。

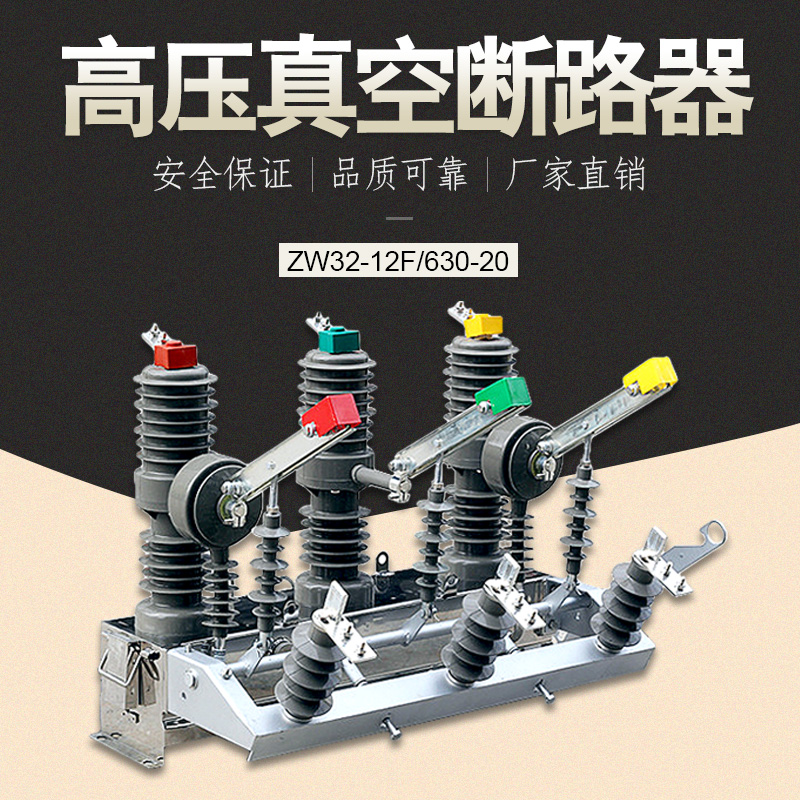

ZW32-12F/630智能真空断路器详情介绍
简介:
真空断路器处于合闸位置时，其对地绝缘由支持绝缘子承受，一旦真空断路器所连接的线路发生永久接地故障，断路器动作跳闸后，接地故障点又未被清除，则有电母线的对地绝缘亦要由该断路器断口的真空间隙承受；各种故障开断时，断口一对触子间的真空绝缘间隙要耐受各种恢复电压的作用而不发生击穿。因此，真空间隙的绝缘特性成为提高灭弧室断口电压，使单断口真空断路器向高电压等级发展的主要研究课题。
真空断路器要向高电压使用领域发展，提高真空灭弧室断口极间绝缘耐受能力制成额定电压较高的单独断口真空灭弧室的经济意义是巨大的，不但可减少串联断口的数量，而且使断路器结构简单，从而提高了设备可靠性并使设备造价亦相应降低。
1、外壳采用优质不锈钢材料或普通铜板经达克罗防锈处理工艺再喷涂耐紫外线清漆而成，产品的防腐蚀性、防盐雾性等抗环境性能优良。
2、绝缘部分采用环氧树脂和硅橡胶负荷绝缘材料，绝缘等级高，防污秽能力强，具有耐臭氧、抗紫外线、疏水性和抗高低温能力。箱体内无变压器油、无六氟化硫气体，满足无油化改造和环境保护要求。
3、操作机构，分手动和电动两种，需要时可加装遥控操作装置和躲避合闸涌流装置。外供电源功率不大于70W，易于配备后备电源。设计独特的缓冲装置，性能优异，反弹小，噪声低。
4、灭弧室采用特种不锈钢钎焊技术，
5、电流互感器采用优质导磁材料及环氧树脂与硅橡胶负荷绝缘而成，具有容量大，动热稳定倍数高、精度等级高、免维护、可靠性高等优点。
