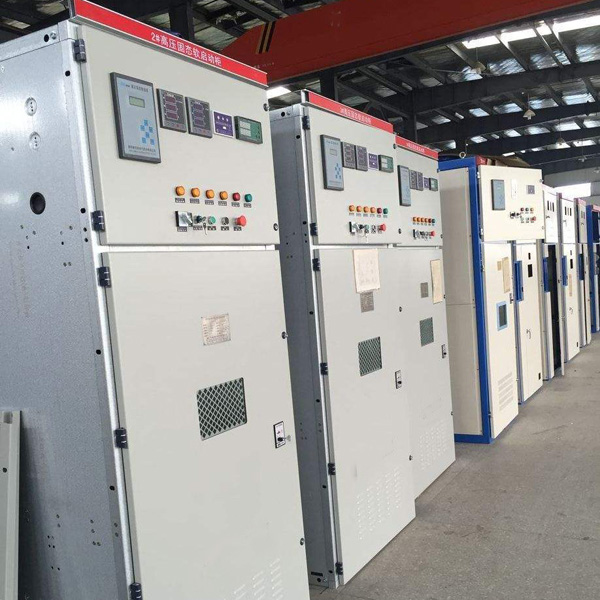

襄阳源创电气高压固态软启动柜整机功能说明

保护功能

1）过压保护，欠压保护：电压超出设定电压范围时，保护动作并发出信号。

2）过流保护：起动或运行过程中电流过大，超过设定电流值，保护动作并发出信号。

3）电流不平衡：三相电流不平衡会导致电机抖动和发热，三相电流不平衡值超过设定范围时，保护动作并发信号。

4）起动超时：电机起动时间超过设定时，保护动作并发信号。

5）过载保护：电机运行过程中，发生过载时，保护动作并发信号。

6）欠载保护：电机运行过程中，发生欠载或失载，保护动作并发信号。

测量功能

1）电压测量：电网线电压测量

2）电流测量：电机A、B、C三相电流检测。

通讯接口

1）显示通讯：显示板选用触摸屏，RS232通讯方式。

2）外部通讯：外部设备与控制器通讯，RS485通讯方式，标准MODBUS协议。

开入与开出

1）开入量8点，光电隔离，无源开入。

2）开出量7点，触点容量10A/250VAC，无源开出。
操作界面

1）触摸屏显示，触摸操作。

2）转换开关与操作按钮：直起/软起，本柜/远程2个转换开关，起动、停止、直接起动、急停4个按钮。

3）状态指示灯：电源、备妥、起动/软停、旁路/运行、故障、旁路分6个指示灯。

注：以上为标准配置，特殊情况可按用户需求调整。
