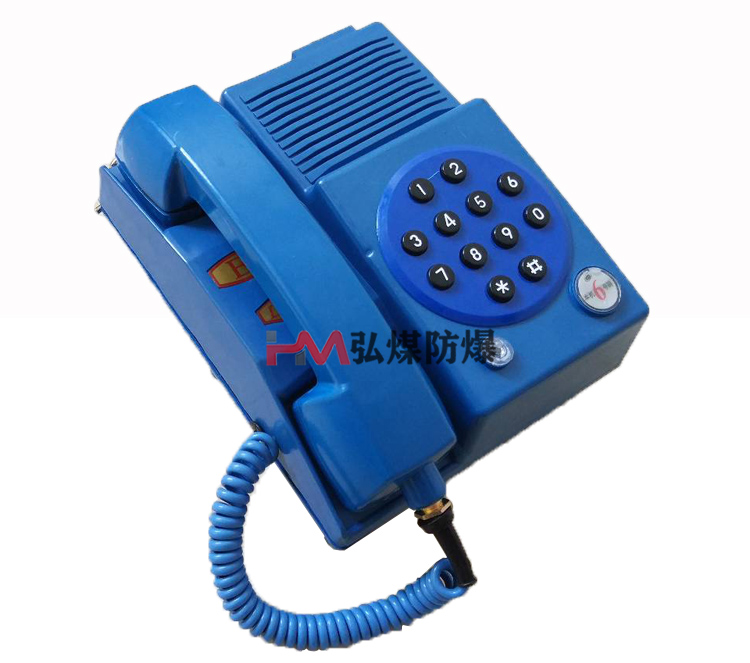

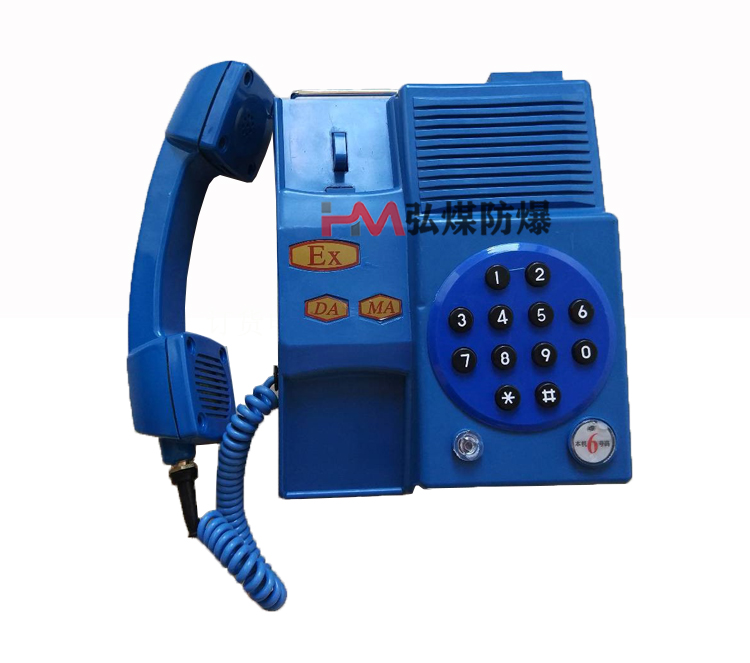

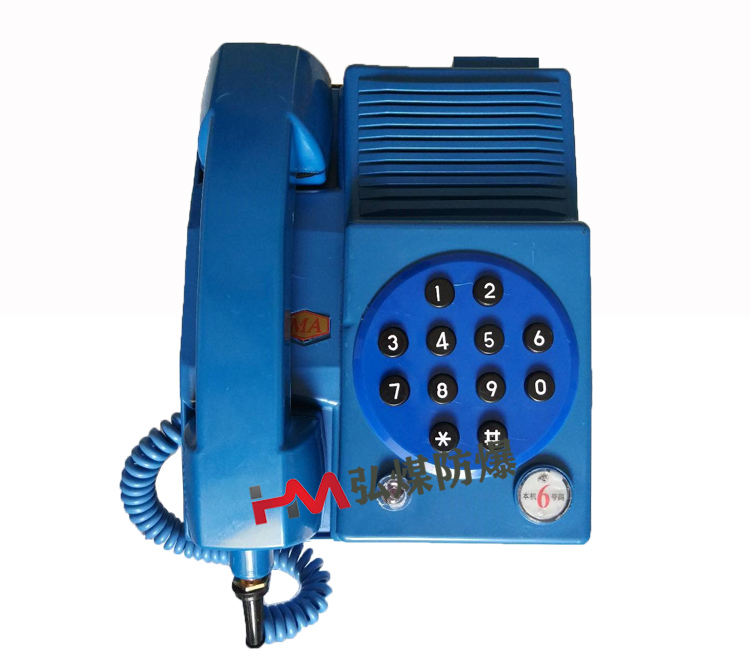

KTH109(A)矿用选号电话机(原HD-1)
（桌式、挂式双用）配电源（耦合器）
配套KDY101矿用选号电话电源
一、概述
1、KTH109A(原HD-1)型矿用选号电话机（以下简称“电话机”）是按Q006-2007标准生产的，是集直通、选号于一体的防爆通讯产品，它不需要交换机，适用在有爆炸性气体但无足以破坏金属及绝缘的腐蚀性气体和蒸汽的环境中使用。
2、电话机外壳选用阻燃、抗静电ABS工程塑料制造，坚固耐用不老化，密封件采用防酸橡胶，具有良好的防水防尘防腐功能。
3、电话机符合GB3836.1-2000《爆炸性气体环境用电气设备：通用要求》、GB3836.4-2000《爆炸性气体环境用电气设备：本质安全型“i”》和《MT/T289-1992煤矿本质安全型供电、自动电话机通用技术
条件》的相关要求，防爆等级：ExibI,防护等级：IP54。
4、电话机主要用在有爆炸性气体但无足以破坏金属及绝缘的腐蚀性气体和蒸汽的环境中外壳选用阻燃抗静电工程聚酯塑料注射成型，坚固耐压，采用耐酸橡胶模压成型密封圈，防水防尘性能更优越。
二、防爆通讯系统安装形式：
本电话机与KDY101型选号电话电源配合使用，所有电话机均并接于KDY101型选号电话电源的输出端（a、b端）。
（本公司提醒，KDY101型选号电话电源不准安装在易燃易爆危险场所，从电源至电话机的线缆的分接必须使用获得“安全标志证号”的接、分线盒。）
三、主要技术指标：
1、工作电压≤48VDC
2、工作电流≤35mA
3、振铃声级≥80dB
4、关联设备KDY101矿用选号电话电源
5、防爆标志ExibI

6、尺寸：236*150*88

7、重量：1.65kg/个
