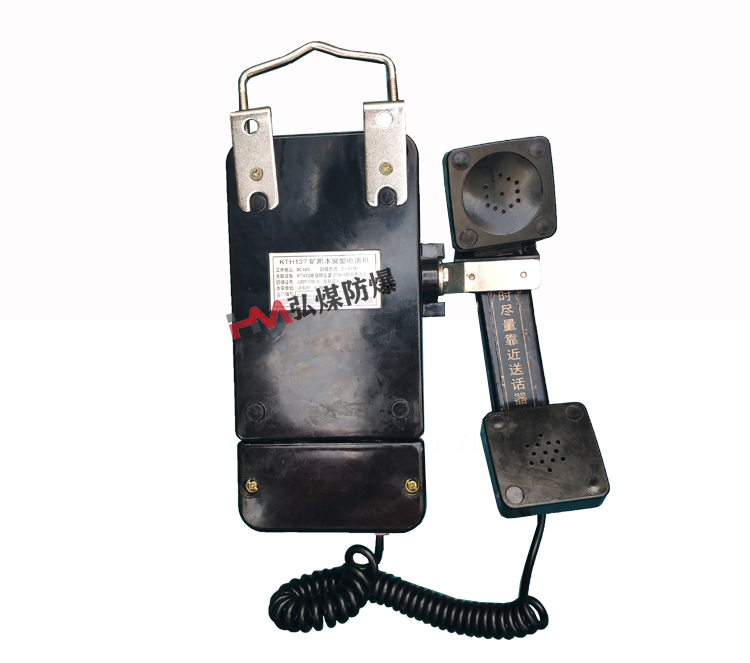

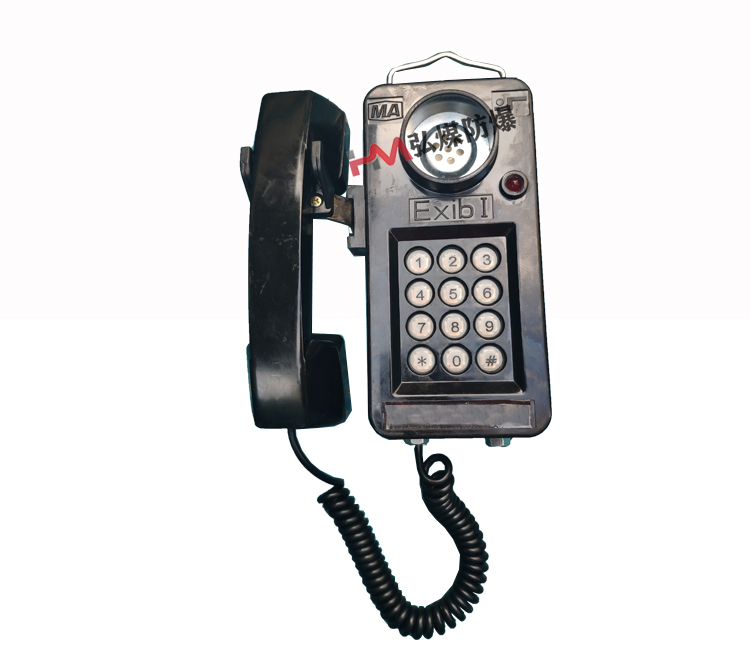

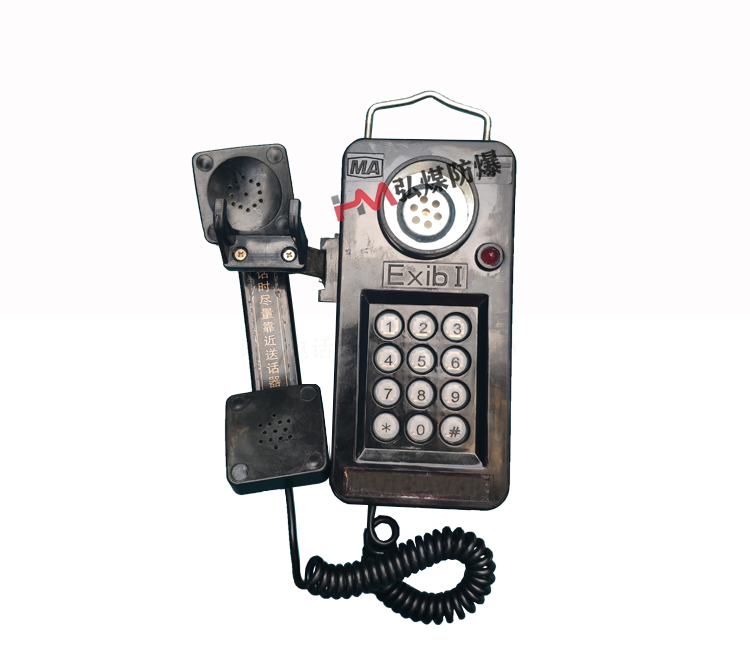

KTH108矿用本质安全型自动电话机
一、使用范围
KTH108矿用本质安全型自动电话机是根据Q001-2010标准生产的。为双音频发号电话机，与关联设备KTA型矿用电话耦合器及输出信号符合要求的调度台或交换机可组成煤矿安全通讯系统网。可广泛使用于有甲烷和煤尘混合但无足以破坏金属及绝缘物的腐蚀性气体和蒸汽的环境中。其防爆标志为“ExibI”。
电话机直流馈电电压48V。话机通过电话耦合器可与共电、自动电话交换机配套使用，构成矿用有线通讯系统。
二、型号含义
 (A、B、C…)改进型
特征代号(自动)
设计(修改)序号
电话机
矿用通讯设备
三、主要特点
1、本电话机壳体为DMC模塑料压塑而成，外型美观。
2、采用国内新型按键号盘。
3、电话机内电路采用国际通用集成电路，具有发号准确、通话清晰、工作稳定等优点。
4、具备双音频发号功能。
5、整机具有防震、防潮、体积小、坚固、耐用、维修方便等特点。
四、运输、贮存要求
1、包装后的话机在避免雨雪直接淋袭的条件下，可适用于水、陆、空等各种运输方式。
2、包装后的话机应能在温度为-10℃～+40℃，相对湿度不大于90%、无损害金属和绝缘物有害气体的环境条件中贮存一年。
电声指标见表2：
表2
矿用仿真线长度 0km 5km 10km
发送响度评定值(SLR) ≥2 ≤15 ≤18
接收响度评定值(RLR) ≥-8 ≤2 ≤2
侧音压掩蔽评定值(STMR) ≥3 ≥8 ≥5
3、振铃声级：≥85dB。
4、双音频号盘频率见表3
表3
高音频群频率Hz
数字或符号
频率误差≤1.5%。
低频群电平：-9dBm±3dB
